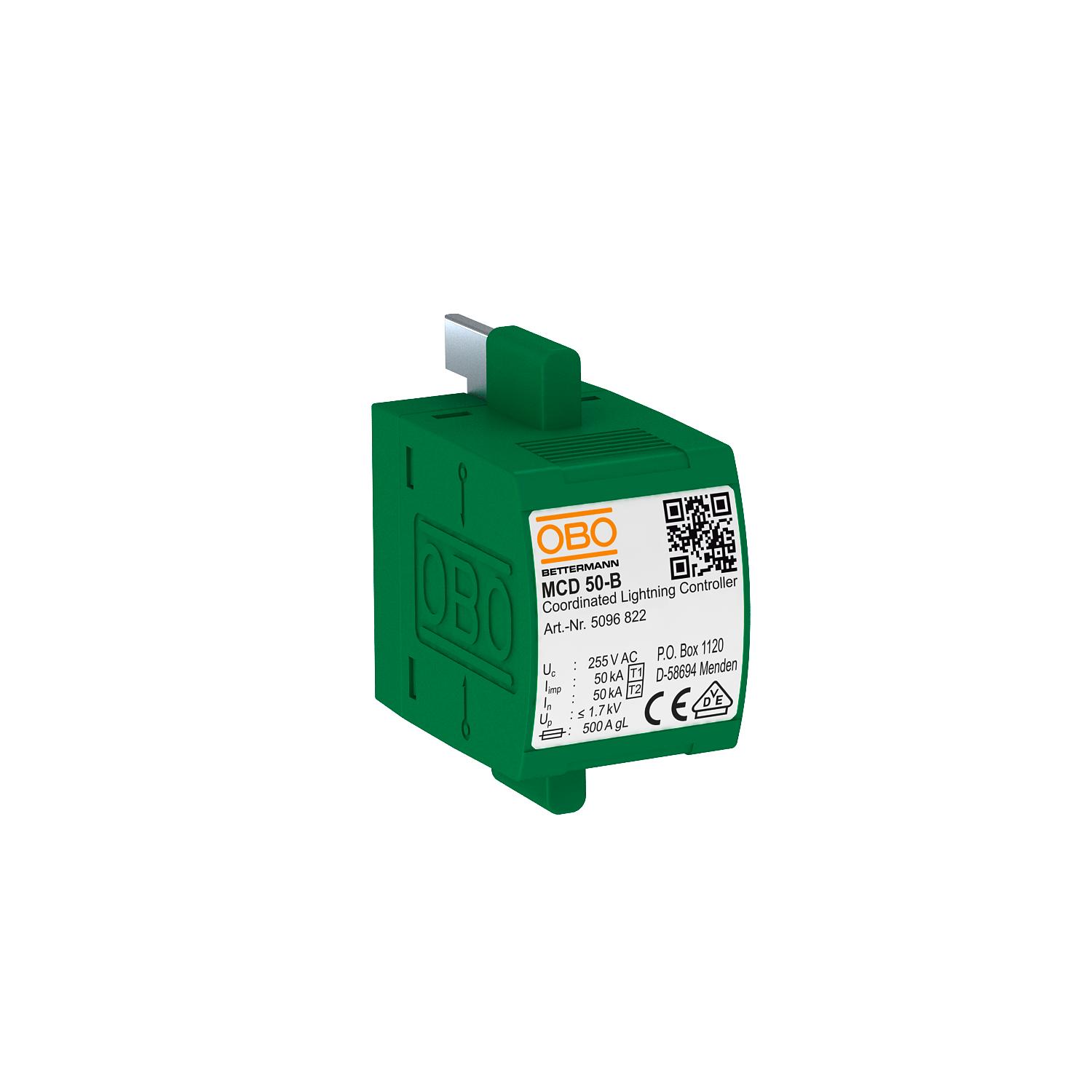

Descarregador, módulo de substituição
Ref. 5096822 | EAN 4012195544517
- Descrição do produto
-

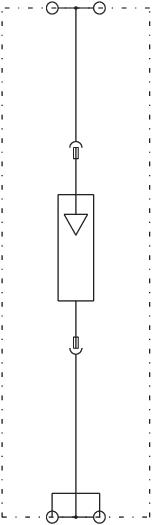

Descrição do produtoDescarregador combinado tipo 1+2
• capacidade de descarga de correntes de raio de 50 kA (10/350)
• Nível de proteção <1,7 kV
• Capacidade de extinção da corrente de seguimento 10 kA
• Explosor de equipotencial blindado sem emissão de faíscas
Aplicação: instalações industriais e edifícios com proteção externa contra descargas atmosféricas das classes I a IV.
-
- Dados técnicos
-

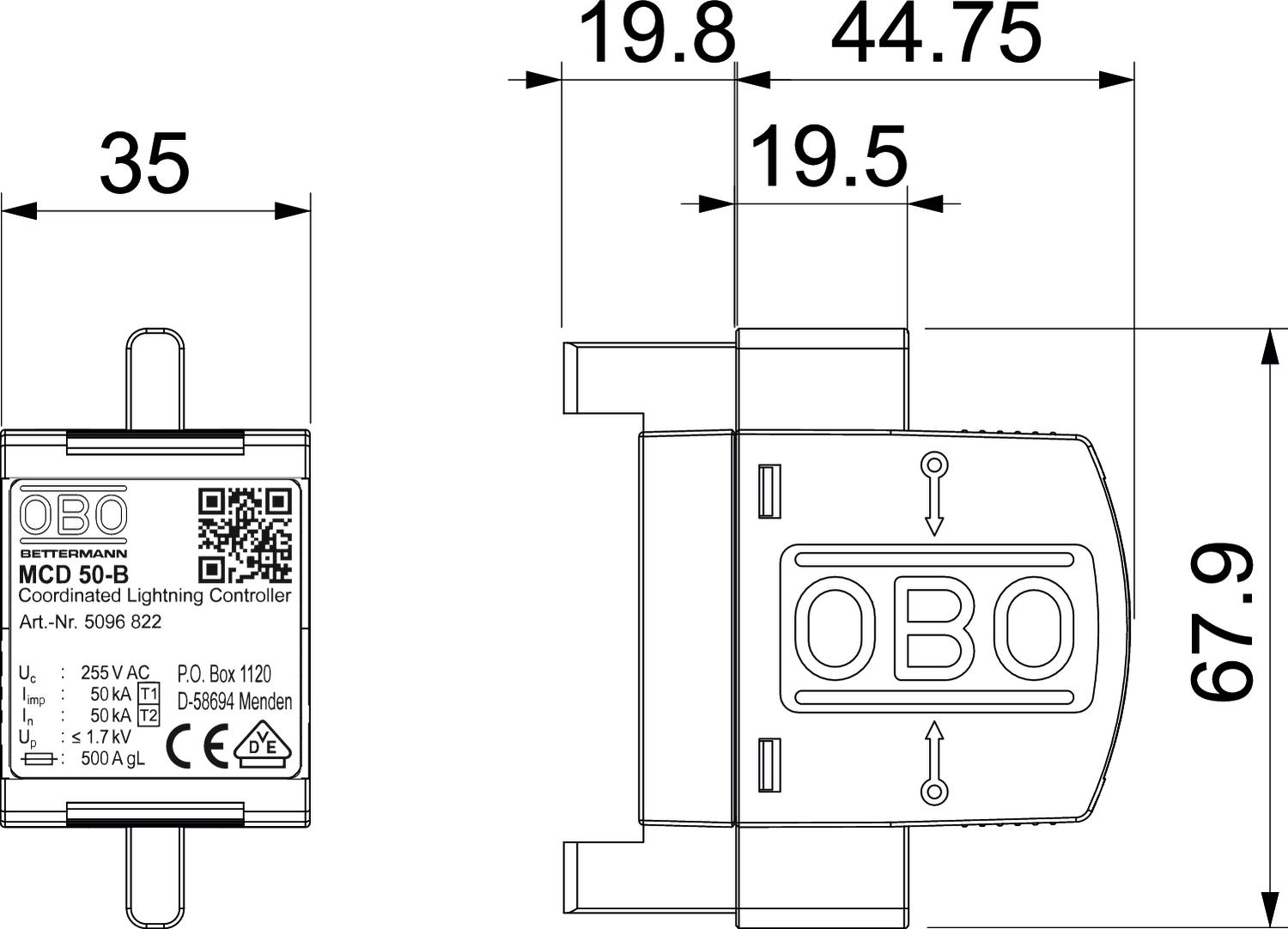

Dimensões
Altura 69 mm Classe de verificação tipo 1 sim Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 100 mm Configuração de rede outros Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 500 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA Intensidade nominal de descarga (8/20 µs) [L-N] 50 kA Largura 35 mm LPZ 0→2 Nível de proteção [L-N] ≤1,7 Número de polos 1 OBO_Corrente de carga nominal (terminal de entrada/de saída) 125 A Outras configurações de rede não Permissões VDE Potência de dissipação (8/20 µs) [total] 50 kA Proteção máxima da rede elétrica contra sobretensões 500 Resistência a curto-circuito 10 kA Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 10 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem sobre o elemento base Versão Módulo de substituição de 1 polo; 255V Versão do polo 1 - Todos os tipos
- Downloads
-
Ficha técnica MCD 50-B 0 / 5096822 , 0.26MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaração de conformidade UE MCD 50-B 0 / 5096822 , 0.13MB , pdfREACH Declaração de conformidade MCD 50-B 0 / 5096822 , 0.12MB , pdfRoHS Declaração de conformidade MCD 50-B 0 / 5096822 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE MCD-50 , 0.16MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfInstruções de montagem Instruções de montagem MCD 50-B , 0.10MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
