Descarregador de sobretensões V10 Compact com sinalização acústica 255 V
Ref. 5093391 | EAN 4012195299448
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões módulo compacto tipo 2+3
• Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 60 kA (8/20) no total

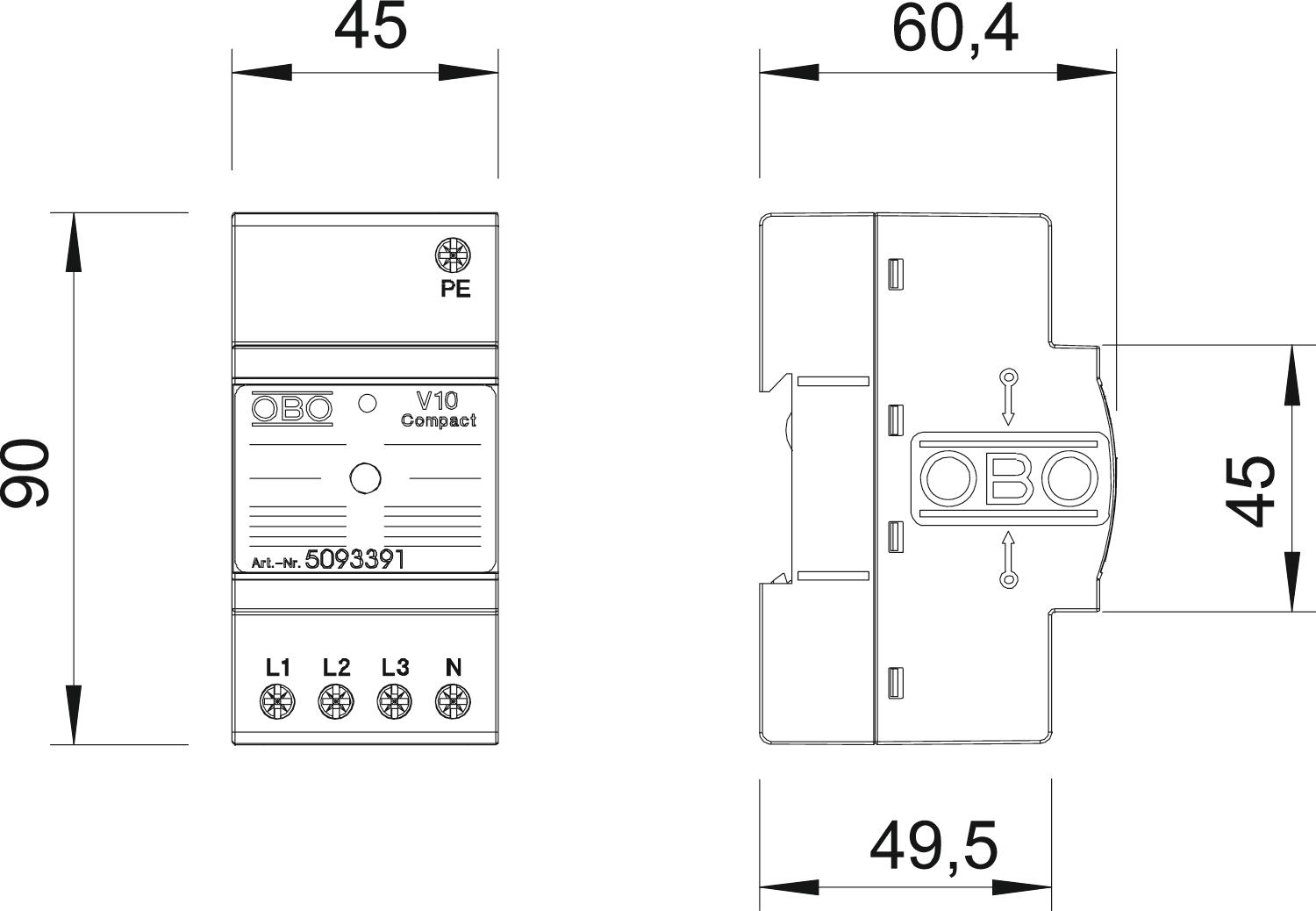

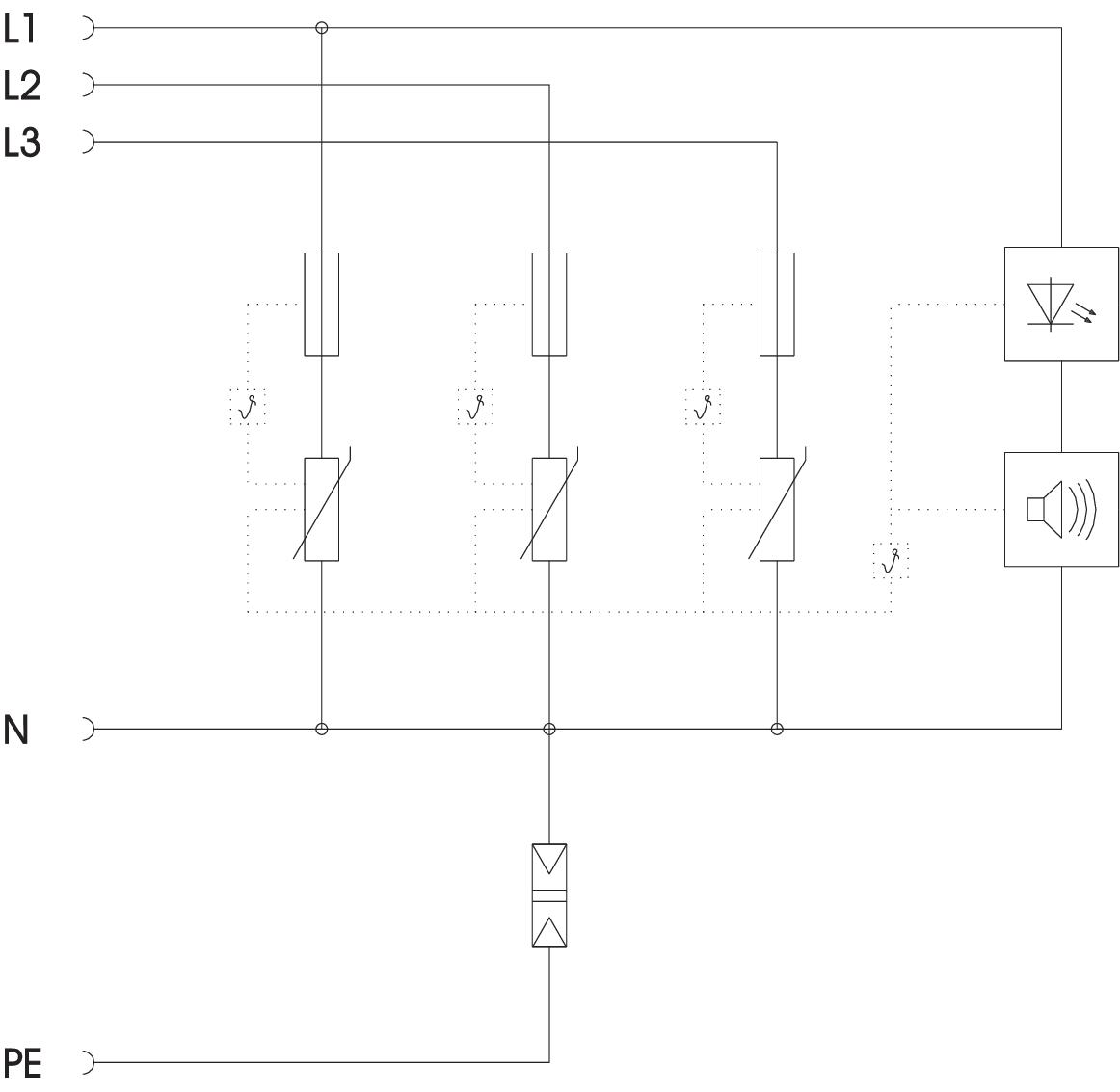

• Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• Tecnologia varistor de alto desempenho
• Inclui dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-AS com sinalização acústica adicional de defeitos (desativável)
Aplicação: subdistribuição / distribuição de pisos, assim como proteção de equipamentos de sistemas trifásicos.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Configuração de rede outros Configuração de rede TN sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Dimensão 255V Fluxo de ar não Fusível integrado não Fusível máx. a montante 63 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 10 kA LPZ 1→3 Potência de dissipação (8/20 µs) [total] 60 kA Potência de dissipação máxima (8/20 μs) 20 kA Proteção máxima da rede elétrica contra sobretensões 63 Secção transversal do condutor rígida (de um fio/vários fios) máx. 10 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 10 mm² Sinalização à distância não Sinalização no aparelho ótico e acústico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão do polo 3+N/PE - Todos os tipos
