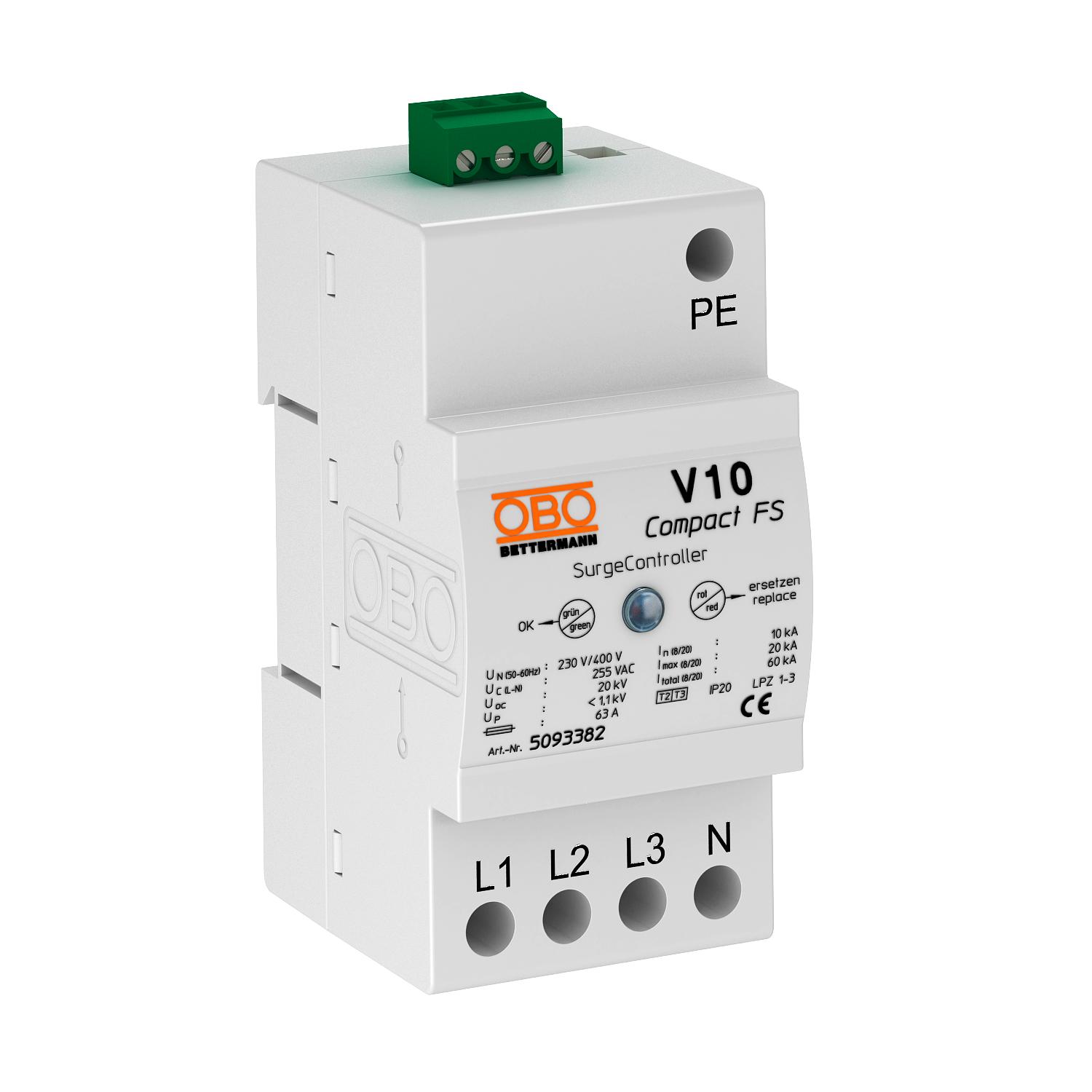

Descarregador de sobretensões V10 Compact com sinalização à distância 255 V
Ref. 5093382 | EAN 4012196098583
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões compacto tipo 2+3
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 60 kA (8/20) no total

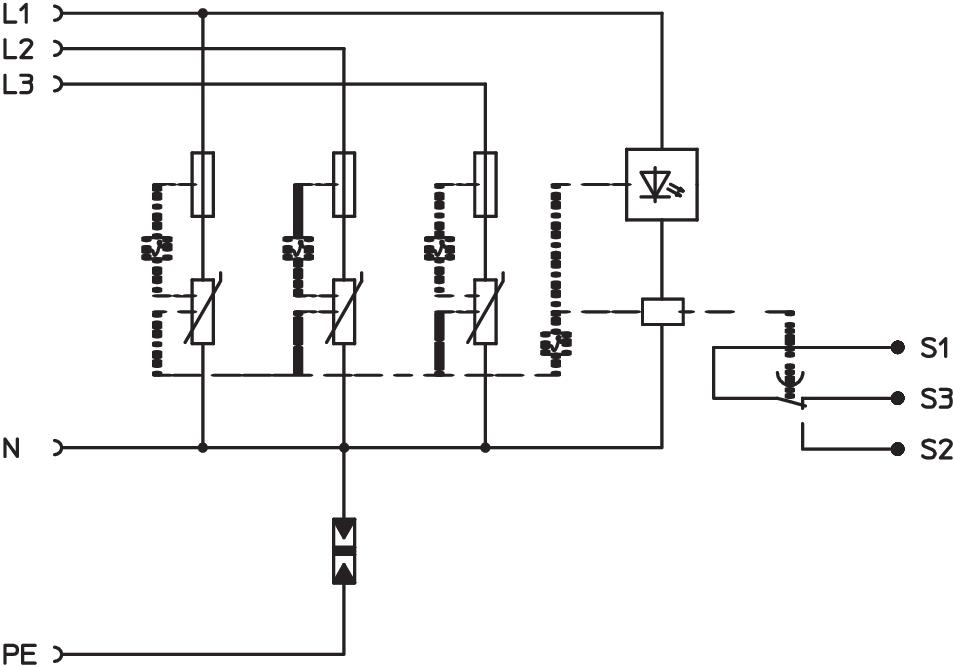

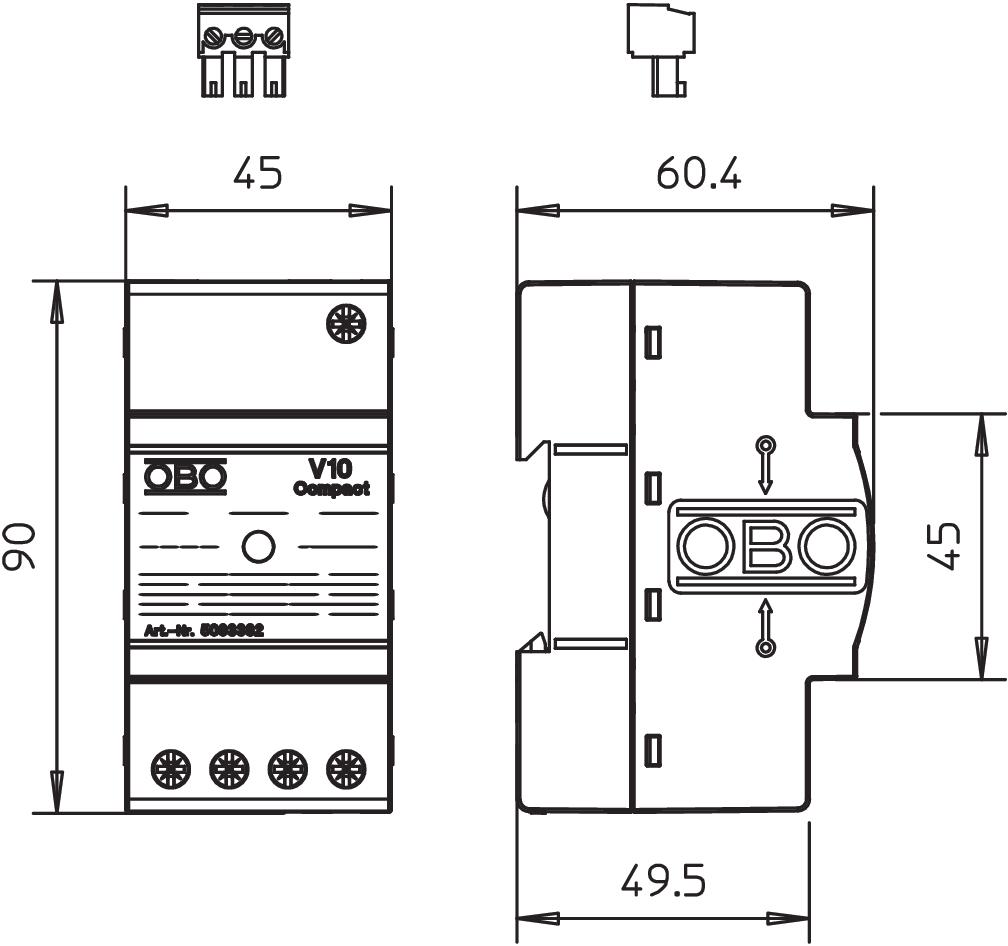

• solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• tecnologia varistor de alto desempenho
• incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-FS com contacto de inversão sem potencial para sinalização remota
Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 10 kA Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Configuração de rede outros Configuração de rede TN sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Contactos FM Inversor Dimensão 255V Fusível integrado não Fusível máx. a montante 63 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 10 kA LPZ 1→3 Nível de proteção [L-N] ≤1,1 Potência de dissipação (8/20 µs) [total] 60 kA Potência de dissipação máxima (8/20 μs) 20 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 60 kA Proteção máxima da rede elétrica contra sobretensões 63 A gL/gG Secção transversal do condutor flexível (de fio fino) 10 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 10 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 2,5 mm² Sinalização à distância sim Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão 3+NPE Versão do polo 3+N/PE - Todos os tipos
