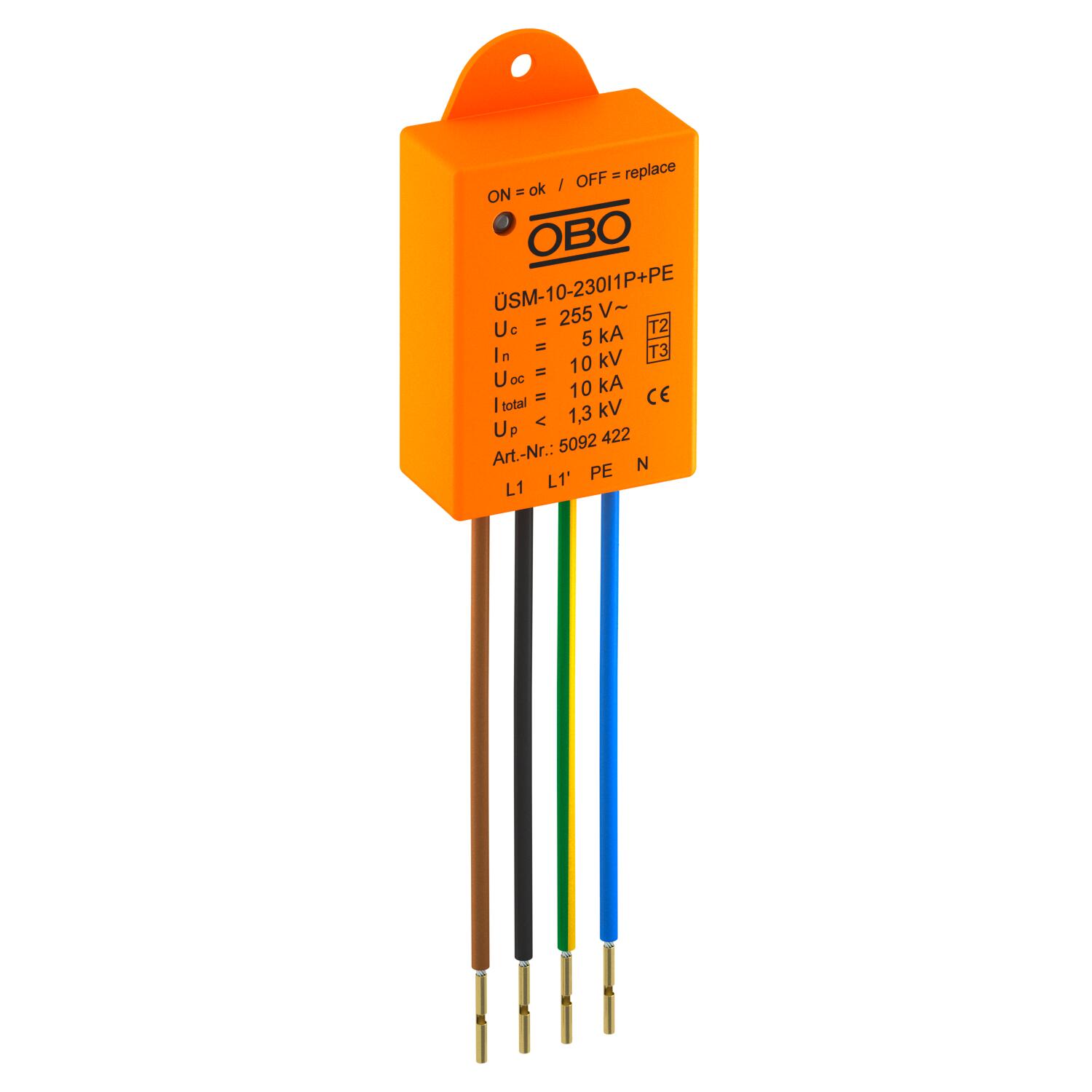

Descarregador de sobretensões ÜSM-10-230l1P+PE
Ref. 5092422 | EAN 4012196426720
- Descrição do produto
-
Descrição do produtoDescarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de equipamentos eletrónicos como, por ex., controladores LED.
• Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD
• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador
• Utilização na lâmpada LED antes do controlador LED eletrónico
• Circuito de proteção com capacidade máxima de descarga de 10 kA
• Redução da sobretensão abaixo de 1300 V (nível de proteção)
• Para lâmpadas LED com ligação PE
Aplicação: em caixas de passagem de cabos, caixas de derivação, canal de cabos até sistemas de chão.
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
-
- Dados técnicos
-

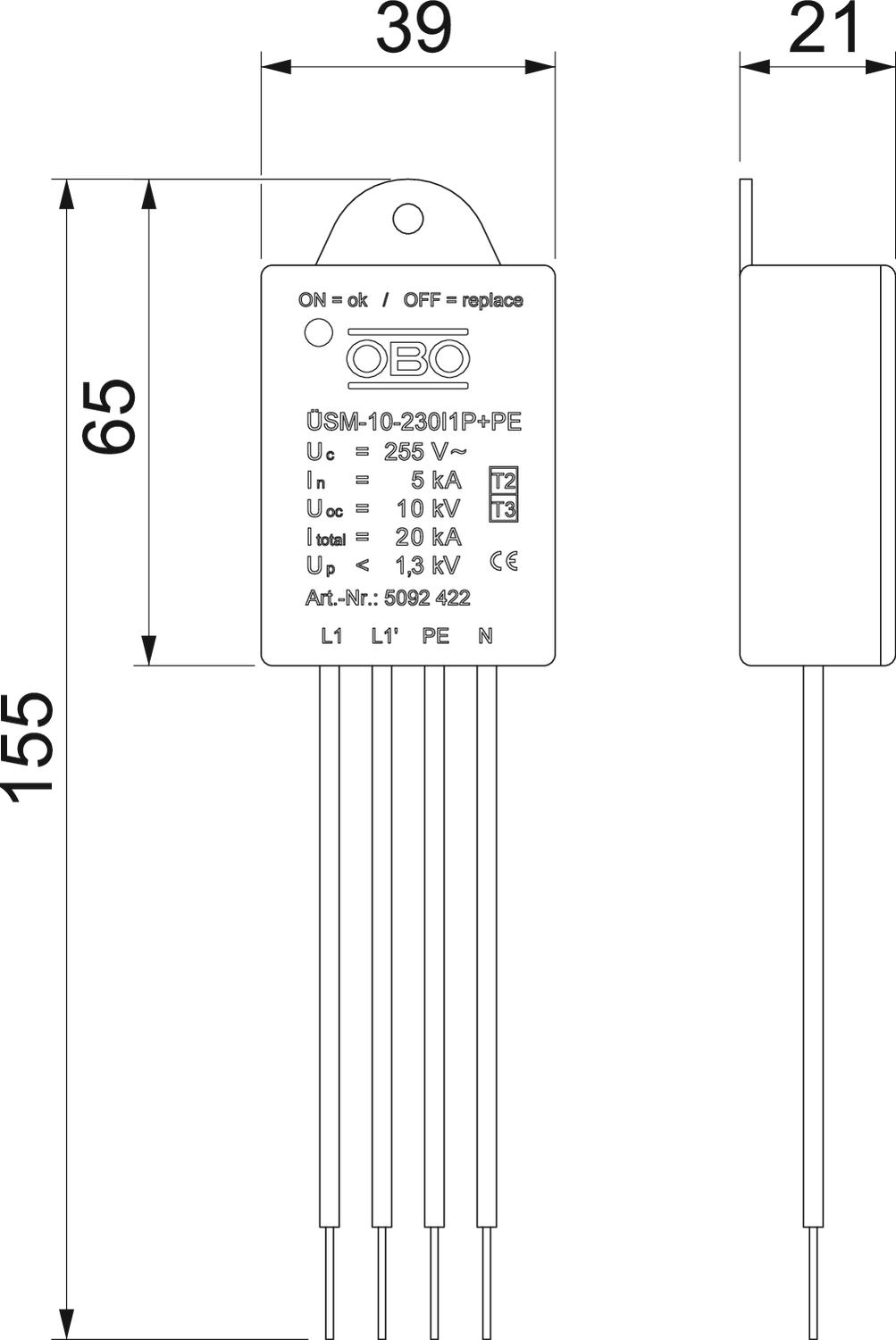

Dimensões
Altura 21 mm Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Comprimento 155 mm Comprimento do cabo de ligação 0,09 m Dimensão 230V Fusível máx. a montante 16 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 5 kA Intensidade nominal de descarga (8/20 µs) [L-N] 5 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 5 kA Largura 40 mm LPZ 1→2 Nível de proteção em conjunto [L-PE] 1300 kV Nível de proteção fio - fio 1300 V Nível de proteção fio - terra 1300 V Nível de proteção [L-N] ≤1300 OBO_Corrente de carga nominal (terminal de entrada/de saída) 16 A Potência de dissipação (8/20 µs) [total] 10 kA Potência de dissipação máxima (8/20 μs) 10 kA Potência de dissipação máxima (8/20 μs) [L-N] 10 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 10 kA Proteção máxima da rede elétrica contra sobretensões 16 Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Outros Versão 1 polo + NPE para SK I Versão do polo 1+N/PE - Todos os tipos
