Descarregador de sobretensões para sistemas LED 230 V
Ref. 5092480 | EAN 4012196035441
- Descrição do produto
-
Descrição do produto
Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de iluminação LED.
• Com indicação visual de funcionamento

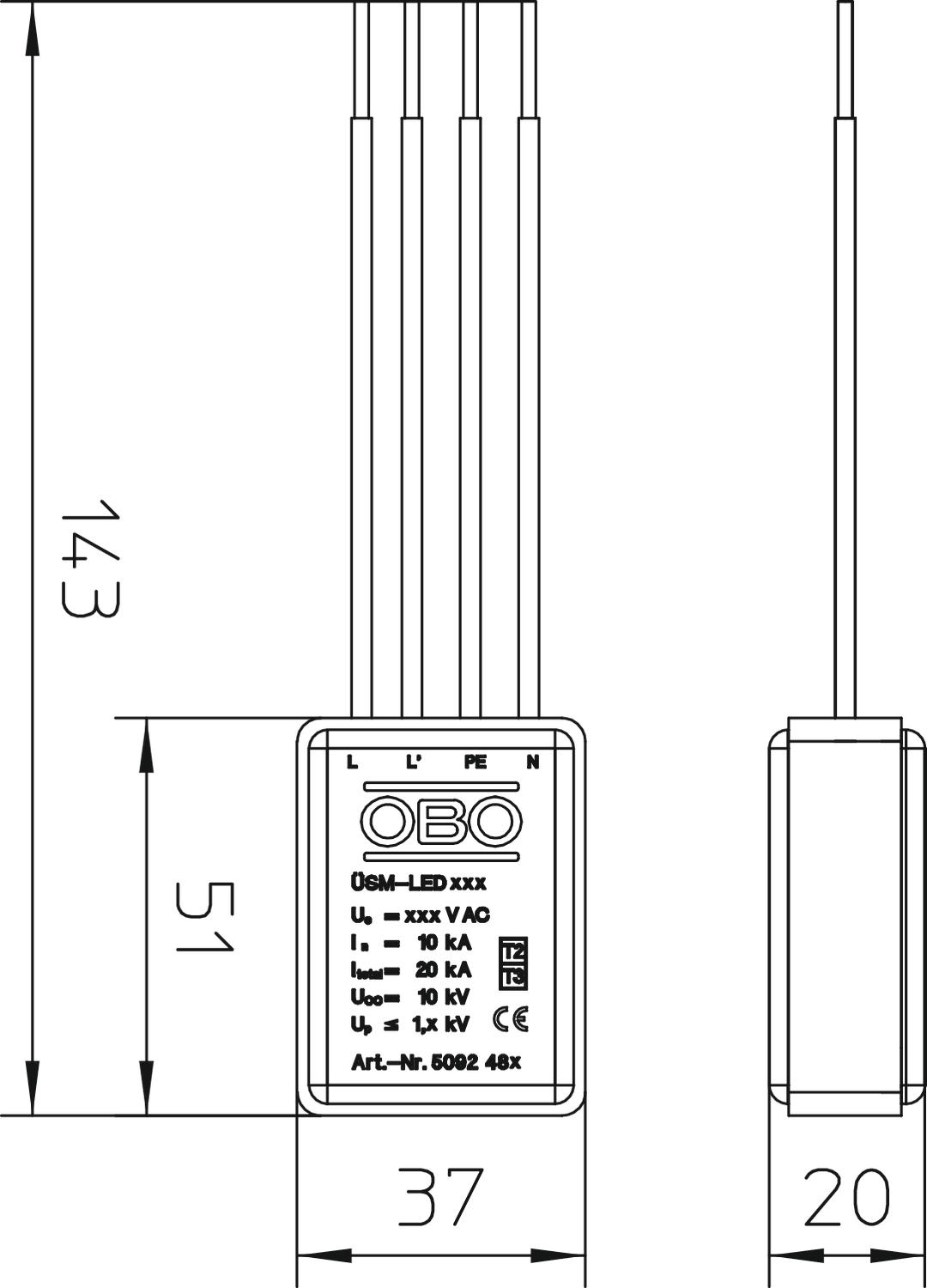

• Tamanho reduzido para instalação em caixas de terminais de postes ou lâmpadas LED
• Circuito de proteção 1+NPE com capacidade máxima de descarga de 20kA
• Limitação da sobretensão abaixo de 1300V ou 1000V @ 5kA
• Com ou sem corte de luzes em situação de avaria
Aplicação: de aplicação universal em todos os sistemas de iluminação
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 2 sim Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Comprimento do cabo de ligação 0,09 m Configuração de rede outros Dimensão 230V Fusível integrado não Fusível máx. a montante 16 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 10 kA Intensidade nominal de descarga (8/20 µs) [L-N] 10 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 10 kA LPZ 1→3 Nível de proteção [L-N] ≤1,3 OBO_Corrente de carga nominal (terminal de entrada/de saída) 16 A Pegada de CO₂ (GWP) do berço ao portão 4,69 kg CO₂e / 1 Peça Potência de dissipação (8/20 µs) [total] 20 kA Potência de dissipação máxima (8/20 μs) 20 kA Potência de dissipação máxima (8/20 μs) [L-N] 20 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 20 kA Proteção máxima da rede elétrica contra sobretensões 16 Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Outros Versão 1+NPE Versão do polo 1+N/PE - Todos os tipos
