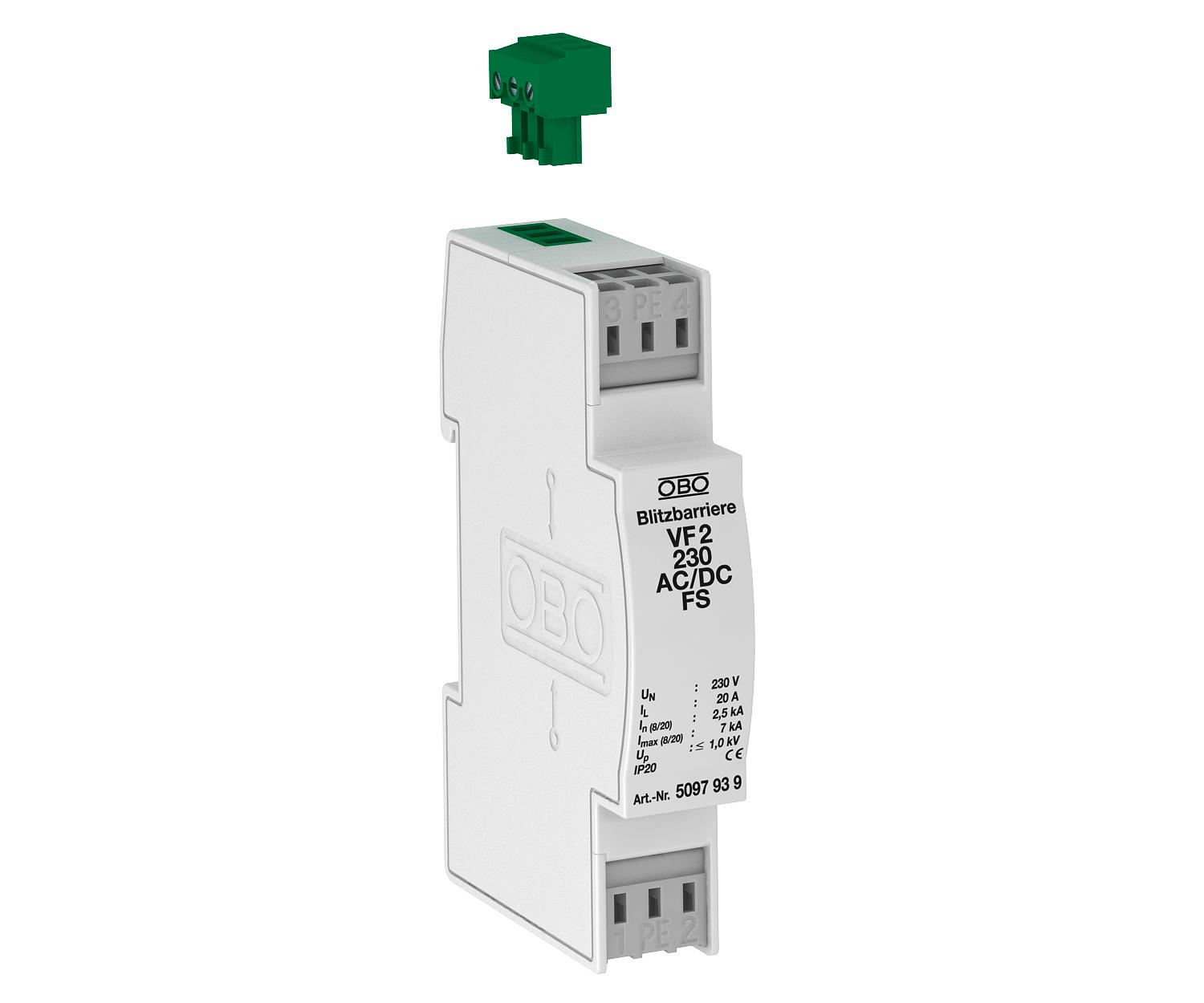

Descarregador de sobretensões para alimentação de energia, 2 polos, sem corrente de fuga, com sinalização remota 230 V AC/DC
Ref. 5097939 | EAN 4012195578260
- Descrição do produto
-
Descrição do produto
Proteção contra sobretensões/proteção fina de rede tipo 3, sem corrente de fuga, com sinalização à distância conforme a EN 61643-11
• Com sinalização à distância: contacto NF livre de potencial para monitorização de funcionamento
• Montagem fácil, com bornes de ligação sem parafusos

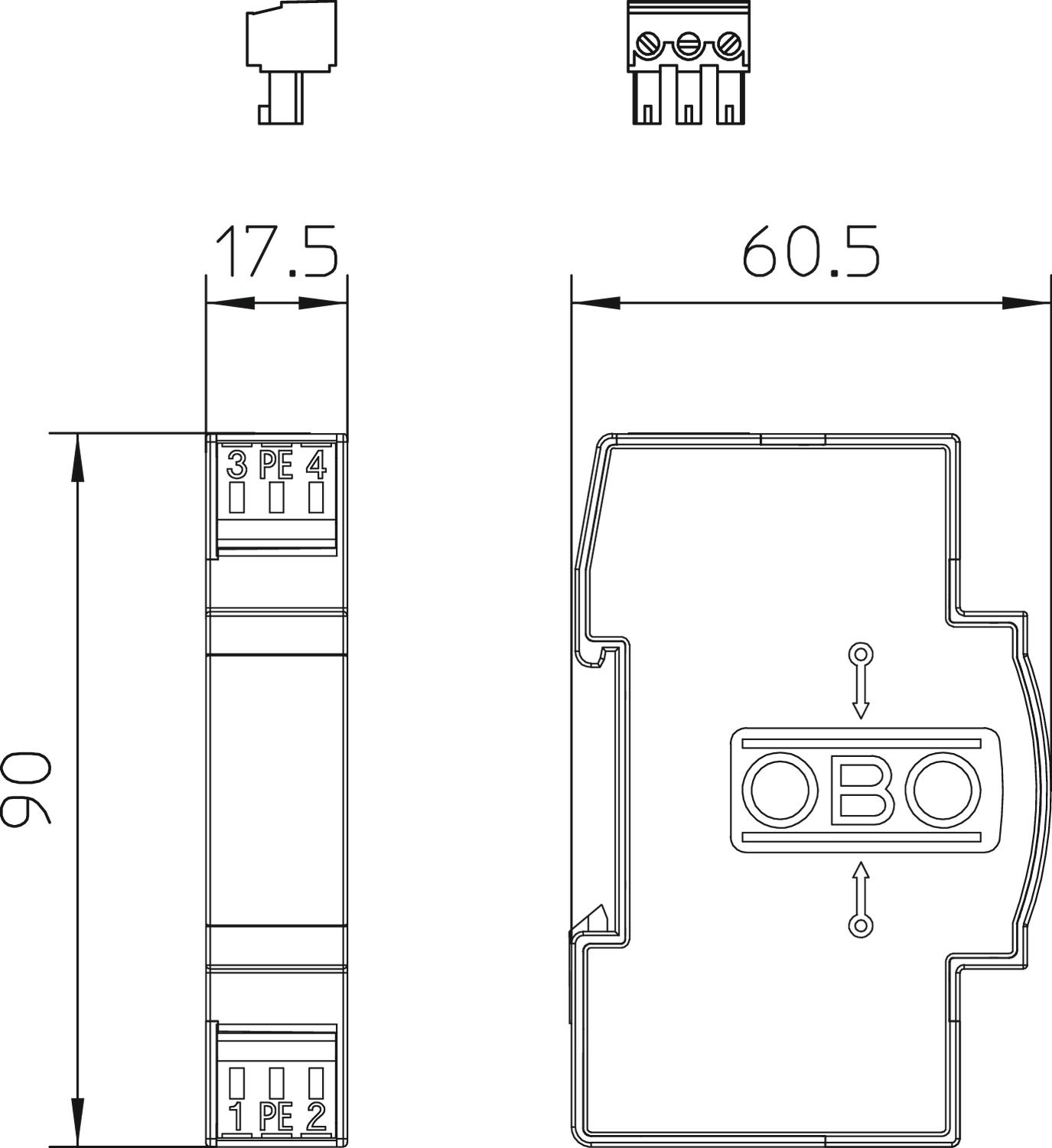

• Dimensão modular reduzida de 17,5 mm
• Conexão em estrela (Y)
Aplicação: utilização universal sobre calhas DIN 35 mm.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 3 sim Classificação segundo EN 61643-11 Tipo 3 Classificação segundo IEC 61643-1 classe III Configuração de rede outros Dimensão 230V AC Fluxo de ar não Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 2,5 kA LPZ 2→3 Nível de proteção fio - fio < 1000 V Nível de proteção fio - terra < 1400 V Número de polos 3 OBO_Corrente de carga nominal (terminal de entrada/de saída) 20 A Potência de dissipação máxima (8/20 μs) 7 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 2,5 mm² Sinalização à distância sim Sinalização no aparelho nenhuma Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 Tensão continua máxima CC 350 Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Opções de ligação
Contactos FM Para abrir Nível de proteção [L-N] ≤1000 Secção transversal do condutor rígida (de um fio/vários fios) mín. 0,14 mm² - Todos os tipos
