- Descrição do produto
-
Descrição do produto

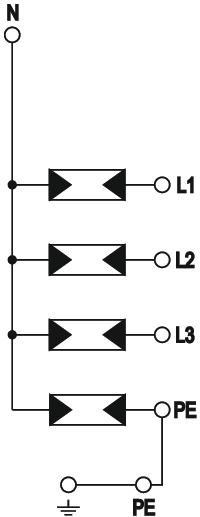

Descarregador tipo 1+2 para montagem em barramentos de 40 mm, para sistemas TN-S e TT
• Nível de proteção <1,5 kV para proteção dos aparelhos terminais
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350) 3+NPE
• Cumpre os requisitos da VDE 0100-534 (IEC 60364-5-53)
• Capacidade de extinção da corrente de seguimento até 50 kA, proteção prévia por fusível máx. até 160 A gL/gG
• Explosores de equipotencial para aplicação na área do pré-contador conforme a VDE-AR-N 4100
Aplicação: edifícios com proteção contra descargas atmosféricas ou exposição de linhas aéreas.
- Dados técnicos
-
Dimensões
Altura 109 mm Binário 3,5 Nm Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Comprimento 226 mm Configuração de rede TN-S, TT Configuração de rede TN sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 12,5 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA Intensidade nominal de descarga (8/20 µs) [L-N] 20 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 80 kA Largura 50 mm Material da caixa PA UL 94 V-0 Nível de proteção em conjunto [L-PE] 2,5 kV Nível de proteção [L-N] ≤1,5 Permissões VDE Potência de dissipação (8/20 µs) [total] 80 kA Potência de dissipação máxima (8/20 μs) 50 kA Potência de dissipação máxima (8/20 μs) [L-N] 50 kA Potência de dissipação nominal máxima (8/20 μs) [N-PE] 100 kA Proteção máxima da rede elétrica contra sobretensões 160 A Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor flexível (de fio fino) 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 7 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² Secção transversal flexível (de fio fino) mín. 7 AWG Secção transversal flexível (de fio fino) mín. 10 mm² Sinalização à distância não Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 442 V Sobretensão temporária [L-N] - withstand mode - 5 s 440 V Sobretensão temporária [N-PE] - withstand mode - 200 ms 1200 V Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Barramento 40 mm Versão 3+NPE Versão do polo 3+N/PE - Todos os tipos
- Downloads
-
Ficha técnica MCF50-NAR-TT / 5096975 , 0.37MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaração de conformidade MCF50-NAR-TT / 5096975 , 0.13MB , pdfREACH Declaração de conformidade MCF50-NAR-TT / 5096975 , 0.12MB , pdfRoHS Declaração de conformidade MCF50-NAR-TT / 5096975 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE MCF NAR , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE MCF 75, MCF 100 , 0.12MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfInstruções de montagem Uputstvo za montažu MCF38-NAR - MCF50-NAR , 0.17MB , pdf
