Descarregador de sobretensões FV V20, 600 V DC 3 | IP20

Descarregador de sobretensões FV V20, 600 V DC

Ref. 5094605 | EAN 4012195708872

Ref. / Tipo

Versão do polo	3

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões V20 tipo 2 para sistemas FV

• Unidade completa à base de varistor, enfichável, com dispositivo de separação

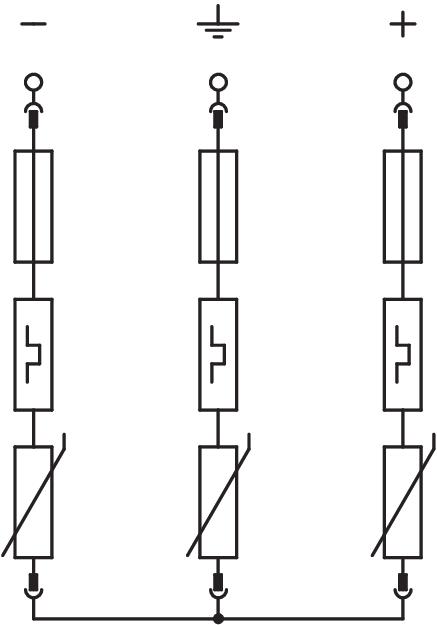

• Conexão em estrela resistente a falhas para a aplicação conforme a VDE 0100-712 (EN 50539-12)

• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)

• Capacidade de descarga até 40 kA (8/20) por polo

• Baixo nível de proteção DC: < 2,6 kV (Uoc max = 600V DC)

• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento

• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição

Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	outros
Dimensão	600V DC
Fluxo de ar	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Nível de proteção fio - fio	< 2,6 V
Nível de proteção fio - terra	< 2,6 V
Potência de dissipação máxima (8/20 μs)	40 kA

Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	não
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	600
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia DC (PV)
Tipo de montagem	Calha DIN de 35 mm
Versão	3 polos para sistemas FV
Versão do polo	3
