Descarregador de sobretensões FV V20, 1000 V DC
Ref. 5094608 | EAN 4012195478621
- Descrição do produto
-
Descrição do produto

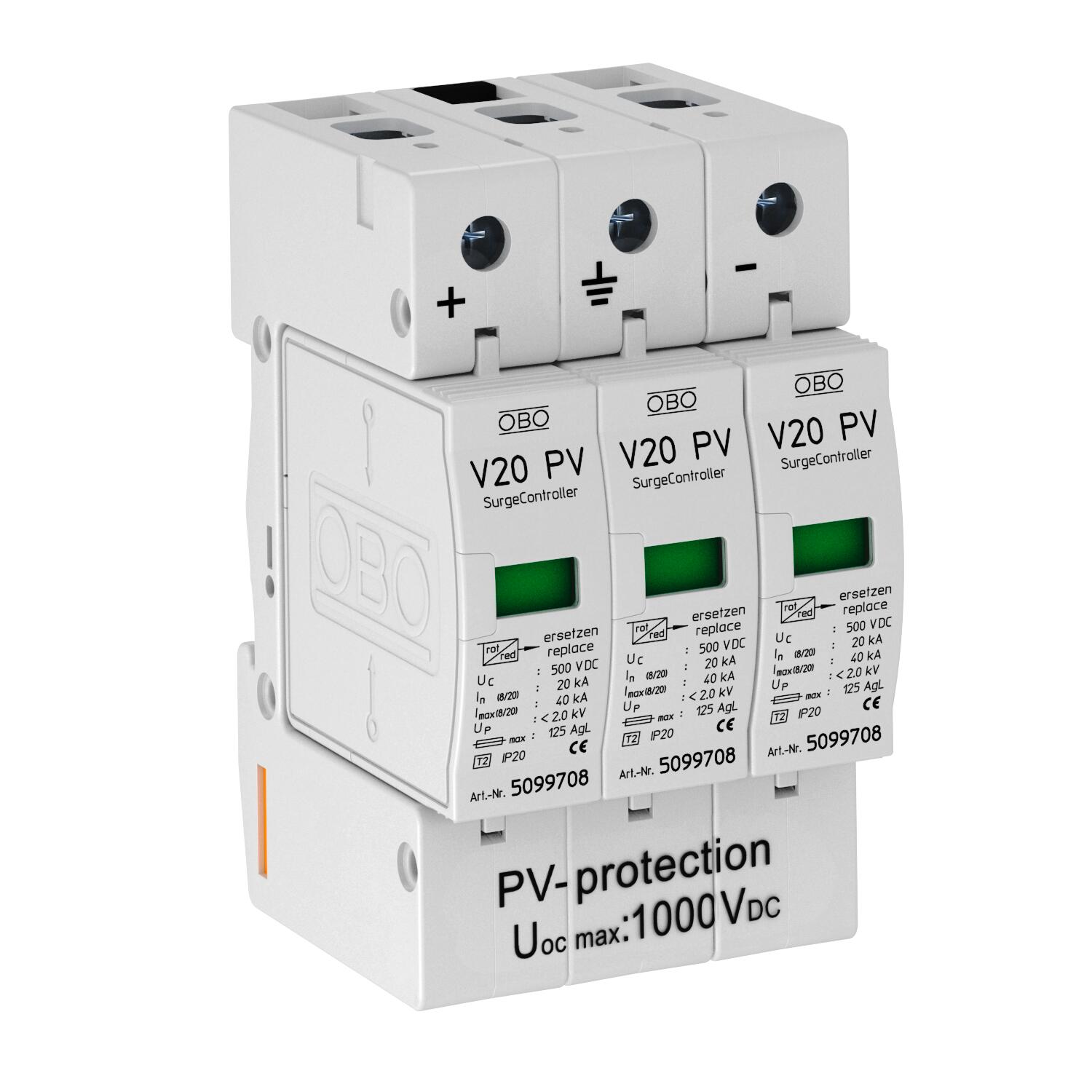

Descarregador de sobretensões V20 tipo 2 para instalações FV
• Unidade completa à base de varistor, enfichável, com dispositivo de separação

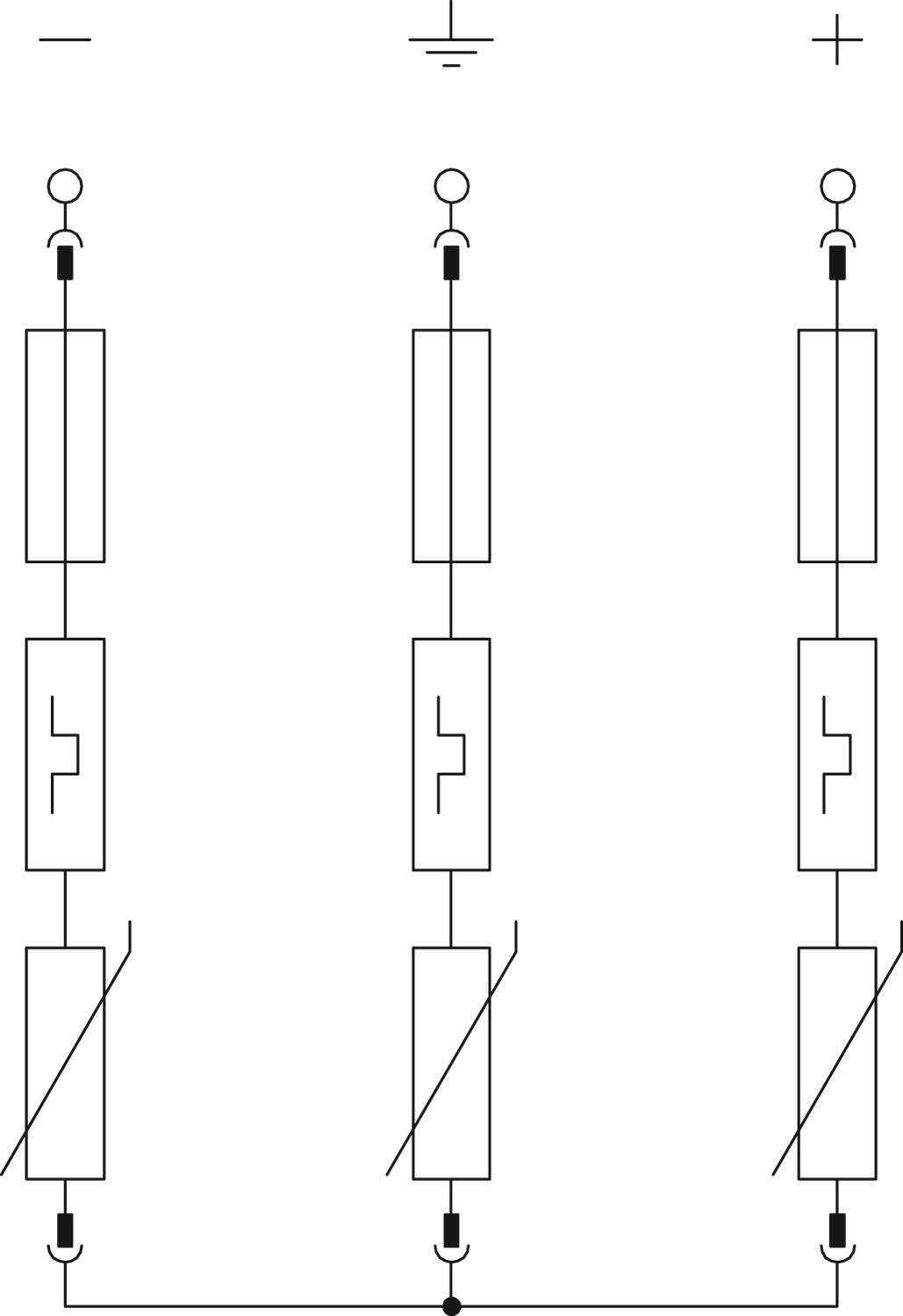

• Conexão em estrela, resistente a falhas conforme a VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testado segundo a EN 50539-11 (VDE / KEMA)
• Capacidade de descarga até 40 kA (8/20) por polo
• Baixo nível de proteção DC: < 4,0 kV e Uoc máx = 1000V DC
• Com indicador visual de funcionamento para utilização em quadros de distribuição
Aplicação: instalações FV sem ou com sistema isolado de proteção contra descargas atmosféricas.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede outros Configuração de rede DC sim Dimensão 1000V DC Fluxo de ar não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA LPZ 1→2 Potência de dissipação máxima (8/20 μs) 40 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal flexível (de fio fino) mín. 25 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CC 1000 Tipo de montagem Calha DIN de 35 mm Versão 3 polos para sistemas FV Versão do polo 3 Opções de ligação
Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
