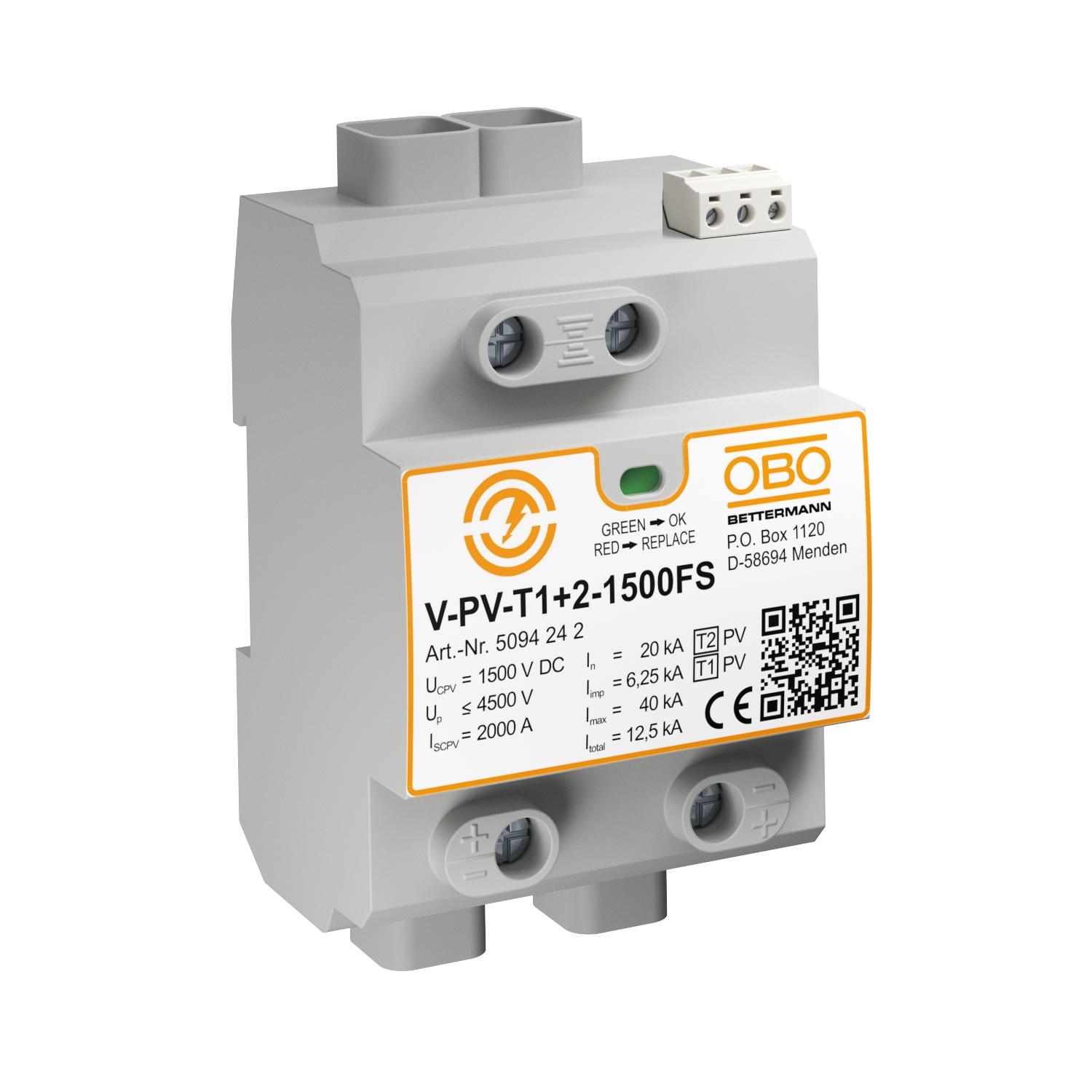

Descarregador de sobretensões FV 1500 V CC com sinalização remota outros | IP20

Descarregador de sobretensões FV 1500 V CC com sinalização remota

Ref. 5094242 | EAN 4012196603749

Ref. / Tipo

Versão do polo	outros

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Condutor de descarga combinado do tipo 1+2 para proteção contra descargas atmosféricas e sobretensões para instalações FV.

• Compensação de potencial para proteção contra descargas atmosféricas conforme IEC 62305 (VDE 0185-305)
• Proteção contra sobretensões conforme a IEC 60364-7-712 (VDE 0100-712)
• Capacidade de descarga até 12,5 kA (10/350) e 40 kA (8/20)

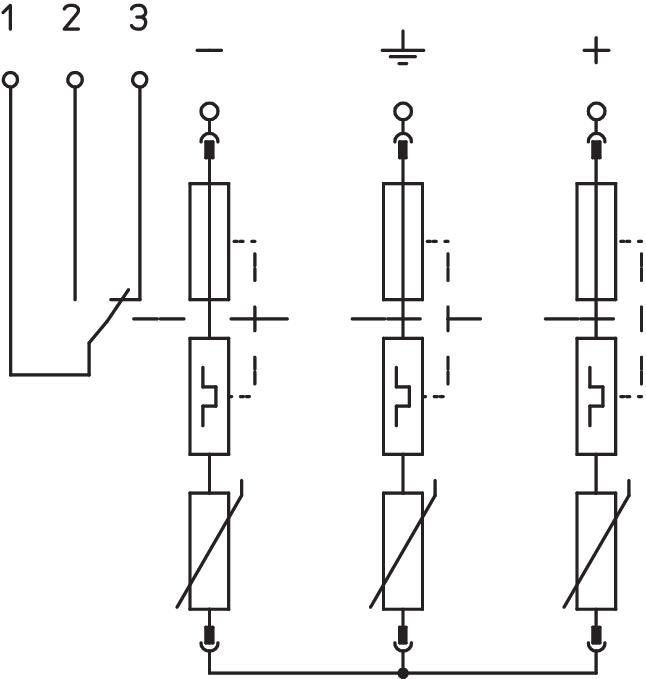

• Conexão em estrela resistente a falhas, com indicador de falhas
• A variante FS tem um contacto de inversão sem potencial para sinalização à distância

Aplicação: aparelhos de proteção contra descargas atmosféricas e sobretensões para instalações FV.

Dados técnicos

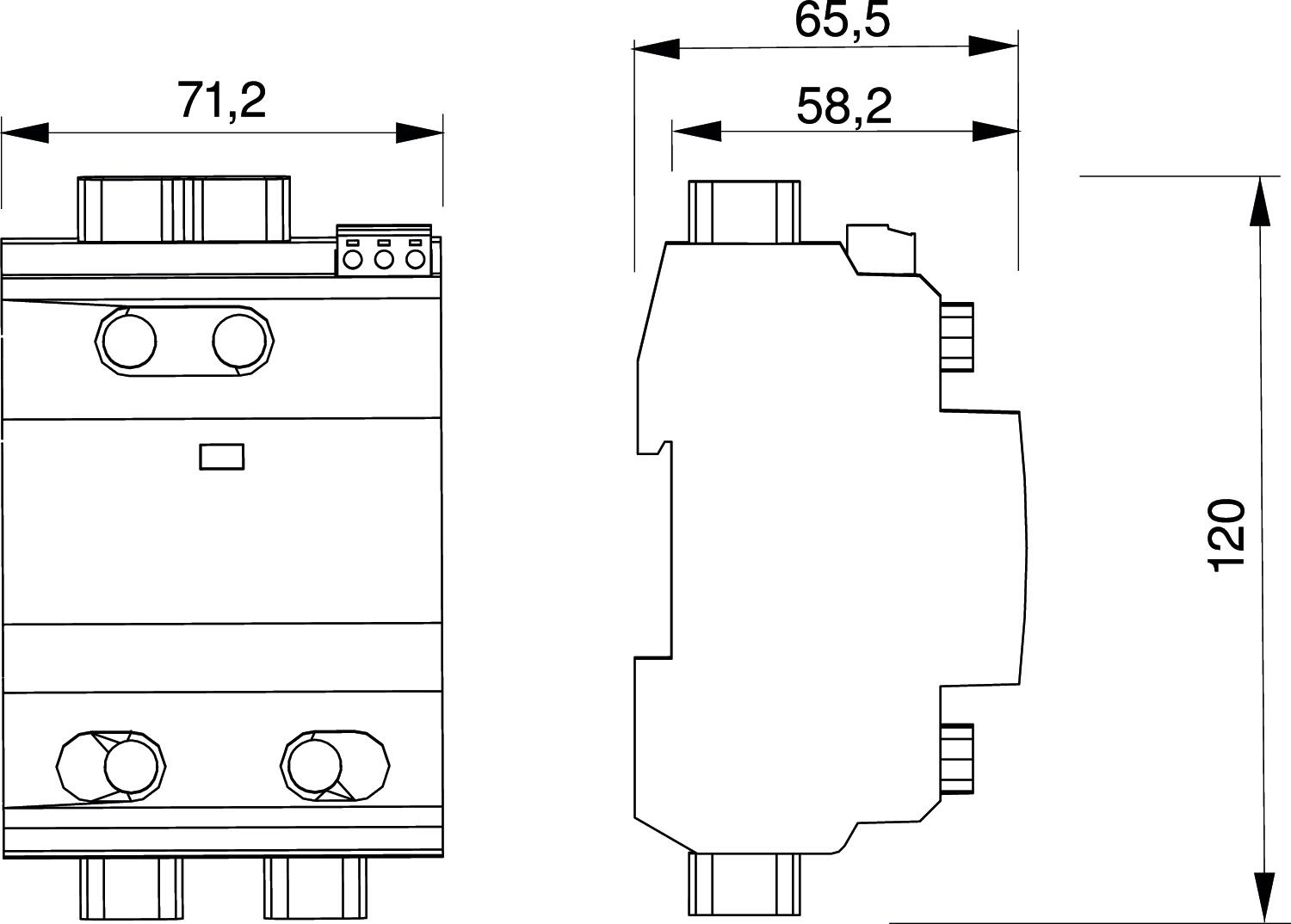

Dimensões

Altura	120 mm
Classe de verificação tipo 1	sim
Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	65,5 mm
Configuração de rede	DC
Configuração de rede DC	sim
Configuração de rede IT	não
Configuração de rede TN	não
Configuração de rede TN-C	não
Configuração de rede TN-C-S	não
Configuração de rede TN-S	não
Configuração de rede TT	não
Contactos FM	Inversor
Cor	cinzento
Corrente de impulso de raio (10/350 μs)	6,25 kA
Corrente de impulso de raio (10/350) [total]	12,5 kA
Dimensão	1500V DC
Fluxo de ar	não
Fusível integrado	não
Grau de proteção	IP20

Intensidade nominal de descarga (8/20 µs)	20 kA
Largura	71,2 mm
LPZ	0→2
Máx. tensão FV	1500 V
OBO_Corrente de carga nominal (terminal de entrada/de saída)	50 A
Outras configurações de rede	não
Potência de dissipação (8/20 µs) [total]	40 kA
Potência de dissipação máxima (8/20 μs)	40 kA
Secção transversal do condutor flexível (de fio fino)	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	2,5 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CC	1500 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia DC (PV)
Tipo de montagem	Calha DIN de 35 mm
Versão	Configuração em Y + FS
Versão do polo	outros
