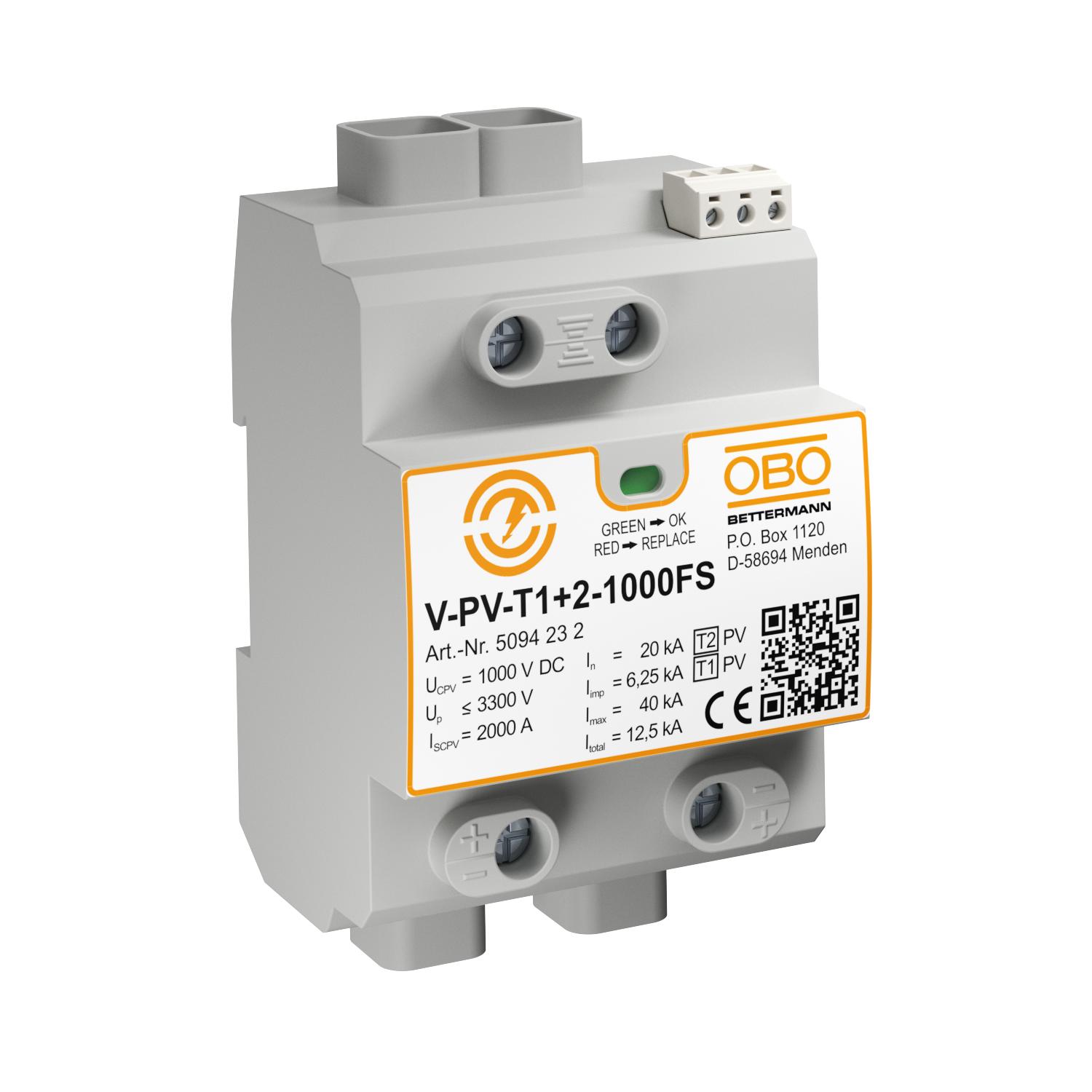

Descarregador de sobretensões FV 1000 V CC com sinalização remota
Ref. 5094232 | EAN 4012196603725
- Descrição do produto
-
Descrição do produto
Condutor de descarga combinado do tipo 1+2 conforme a EN 50539-11 para proteção contra descargas atmosféricas e sobretensões para instalações FV.
• Compensação de potencial para proteção contra descargas atmosféricas conforme IEC 62305 (VDE 0185-305)
• Proteção contra sobretensões conforme a IEC 60364-7-712 (VDE 0100-712)
• Capacidade de descarga até 12,5 kA (10/350) e 40 kA (8/20)
• Conexão em estrela resistente a falhas, com indicador de falhas
• A variante FS tem um contacto de inversão sem potencial para sinalização à distância
Aplicação: aparelhos de proteção contra descargas atmosféricas e sobretensões para instalações FV.
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 1 sim Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Cor cinzento Corrente de impulso de raio (10/350 μs) 6,25 kA Corrente de impulso de raio (10/350) [total] 12,5 kA Dimensão 1000V DC Fluxo de ar não Fusível integrado não Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA LPZ 0→2 Máx. tensão FV 1000 V OBO_Corrente de carga nominal (terminal de entrada/de saída) 50 A Outras configurações de rede não Potência de dissipação máxima (8/20 μs) 40 kA Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal flexível (de fio fino) mín. 2,5 mm² Sinalização à distância sim Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CC 1000 Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia DC (PV) Tipo de montagem Calha DIN de 35 mm Versão Configuração em Y + FS Versão do polo outros Dimensões
Altura 120 mm Comprimento 65,5 mm Largura 71,2 mm Opções de ligação
Contactos FM Inversor Potência de dissipação (8/20 µs) [total] 40 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
