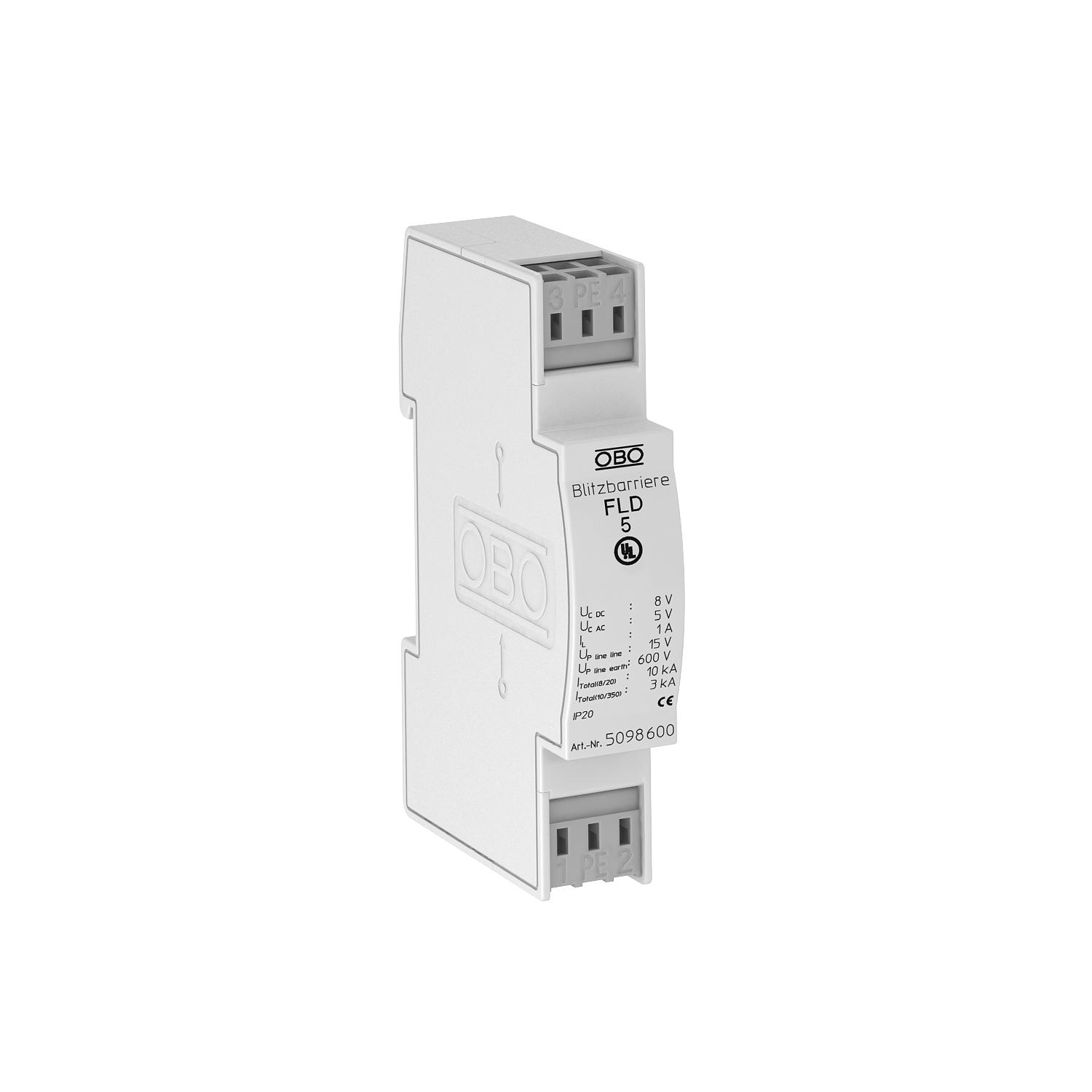

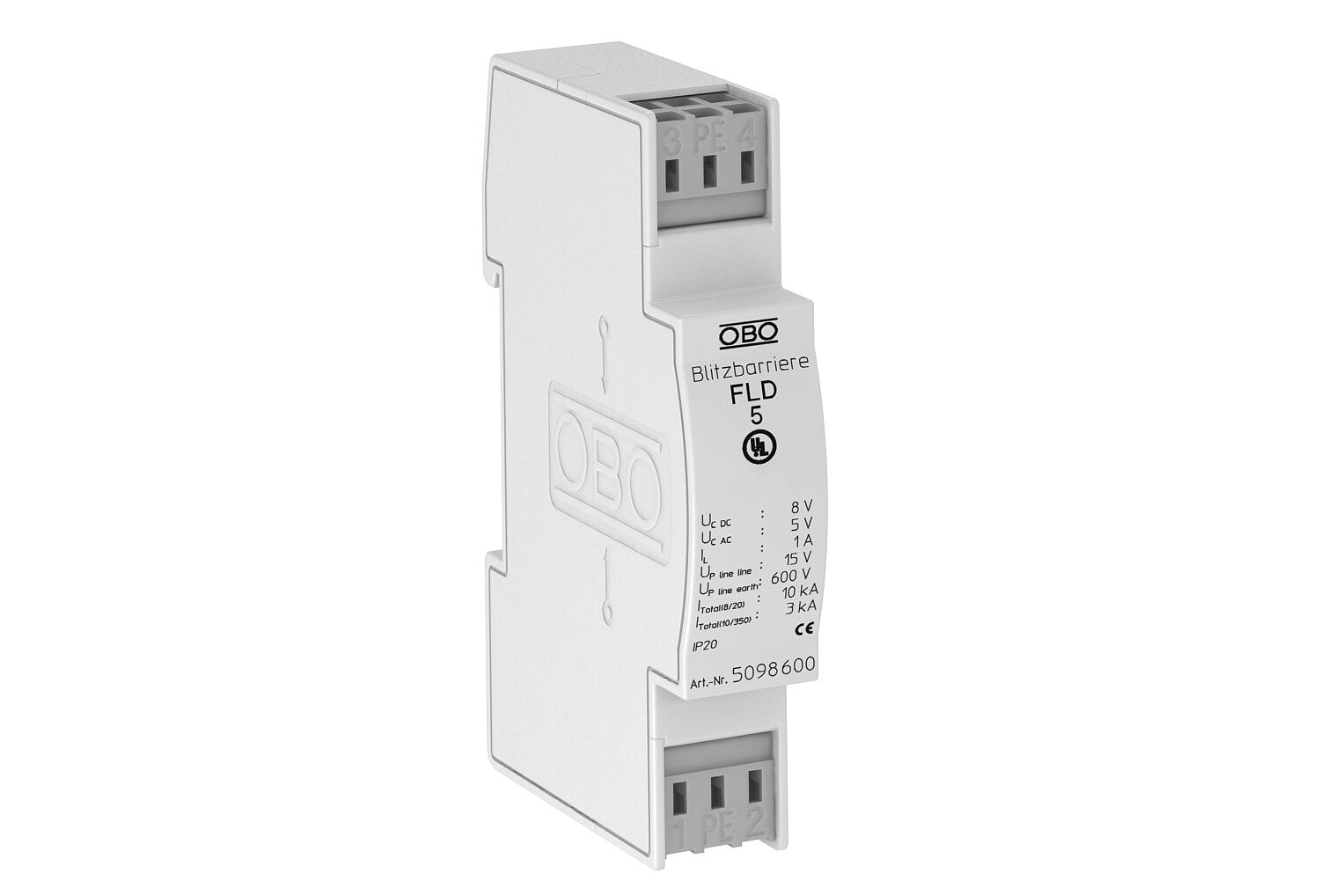

Descarregador de sobretensões FLD para sistemas de cabos duplos 5 V
Ref. 5098600 | EAN 4012195578369
- Descrição do produto
-
Descrição do produto
Proteção contra sobretensões para utilização em sistemas de medida, controlo e regulação
• proteção média e fina
• versão standard para sistemas de pares de fios

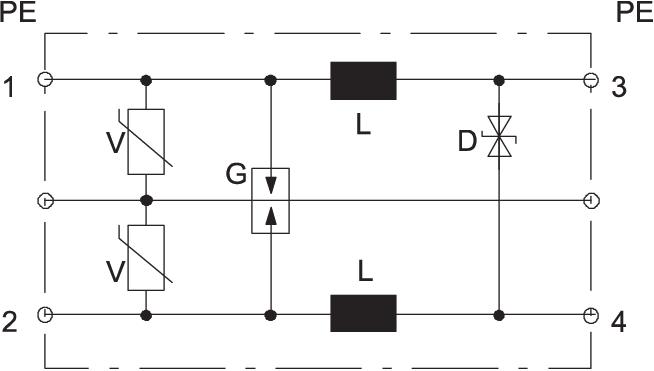

• circuito de proteção com dois níveis
• montagem fácil, com bornes de ligação sem parafusos

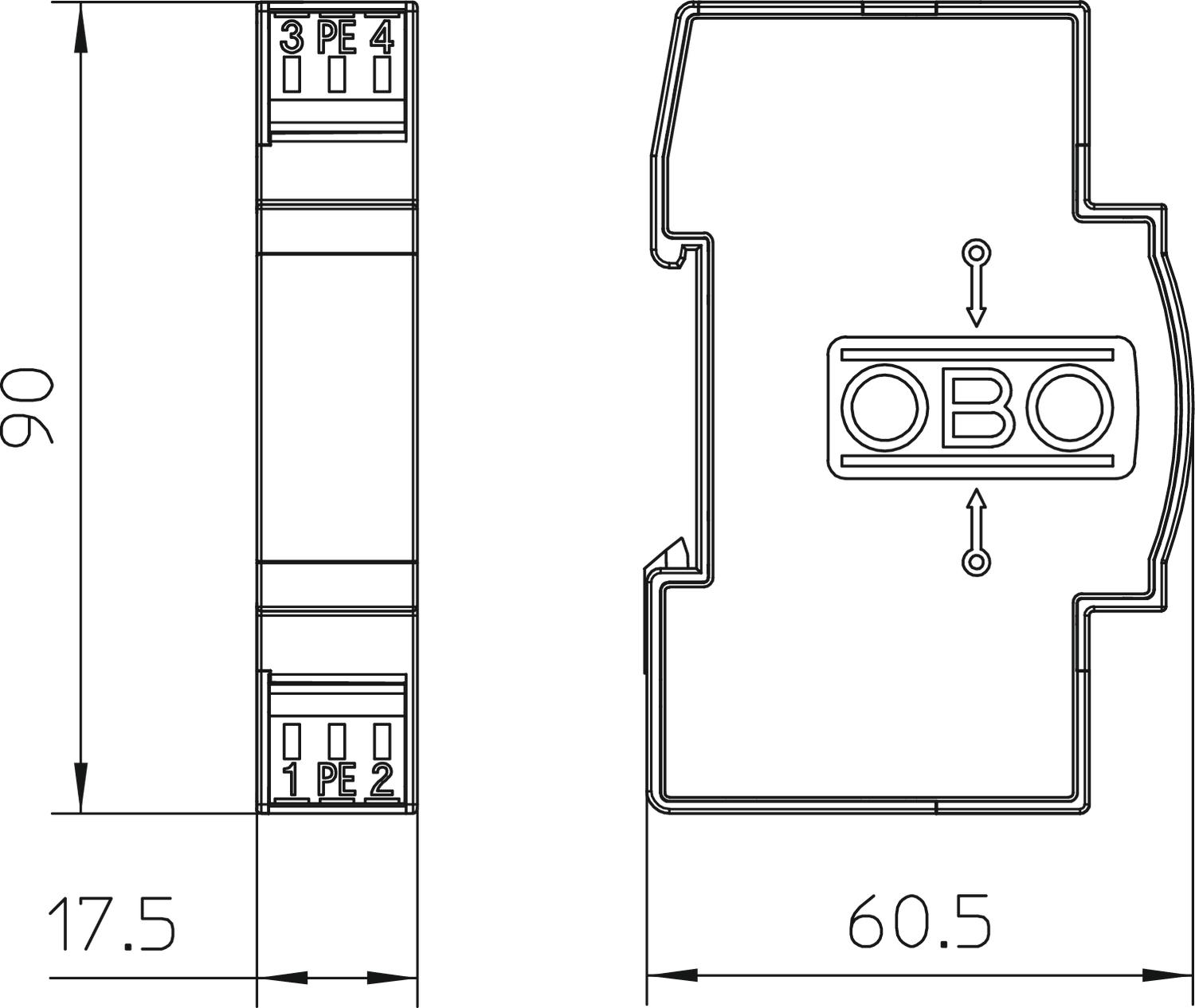

• na dimensão modular reduzida de 17,5 mm
• com indutâncias de desacoplamento no circuito em série
Aplicação: utilização universal sobre calha DIN de 35 mm em qualquer quadro de distribuição convencional.
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) 3 dB @ 180 kHz dB Capacidade (fio-fio) <10 nF Capacidade (fio-terra) <1 nF Contacto para telecomunicações não Corrente de carga nominal CA 0,7 A Corrente de carga nominal CC 1 A Corrente de impulso 1,5 kA Corrente transitória total (8/20) 10 kA Dimensão 5V AC DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 0,18 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Indutividade de série por fio 120 µH ± 20 % Intensidade nominal de descarga (8/20 µs) 5 kA Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação à terra através de: Abraçadeira Ligação de blindagem não LPZ 0→3 Nível de proteção fio - fio <15 V Nível de proteção fio - terra <600 V Norma de ensaio IEC 61643-21 Número de polos 2 Permissões UL Potência dissipada total (10/350) D1: 3 kA Resistência da potência de dissipação nominal fio - fio C1: 1 kV / 0,5 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 10 kV / 5 kA (8/20µs) Resistência de isolamento >1 MΩ Secção transversal de ligação flexível máx. 2,5 mm² Secção transversal de ligação flexível mín. 0,14 mm² Secção transversal de ligação multifilar máx. 2,5 mm² Secção transversal de ligação multifilar mín. 0,14 mm² Secção transversal de ligação rígida máx. 2,5 mm² Secção transversal de ligação rígida mín. 0,14 mm² Sistema de encaixe Bornes Tensão continua máxima CA 5 V Tensão continua máxima CC 8 V Unidade de divisão TE (17,5 mm) 1 Versão verificada quanto a explosões não - Todos os tipos
