Descarregador de sobretensões Compact - MCF100 3+N/PE | 25 | sim | 255 | IP20

Descarregador de sobretensões Compact - MCF100

Ref. 5096987 | EAN 4012196487332

Ref. / Tipo	5096987 / MCF100-3+NPE+FS

Versão do polo	3+N/PE

Corrente de impulso de raio (10/350 μs)	25 kA

Sinalização à distância	sim

Tensão continua máxima CA	255 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

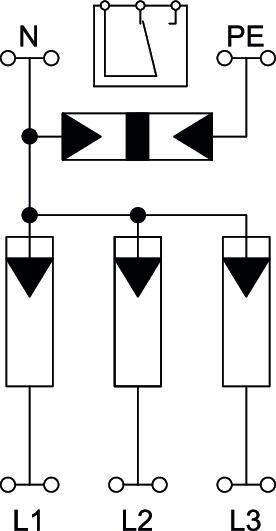

Descarregador combinado, condutor de descargas atmosféricas e sobretensões do tipo 1+2

• Nível de proteção ≤ 1,5 kV
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 100 kA (10/350) 3+NPE
• Capacidade de extinção da corrente de seguimento 50 kA Ipeak, proteção prévia por fusível até 315 A gL/gG
• Cumpre os requisitos da VDE-AR-N 4100 para a utilização na área do pré-contador
• Explosor de equipotencial blindado sem insuflação, para aplicação em caixas de distribuição

Aplicação: instalações industriais e edifícios com proteção contra descargas atmosféricas exterior das classes I a IV.
Dispositivo de proteção Compact

Dados técnicos

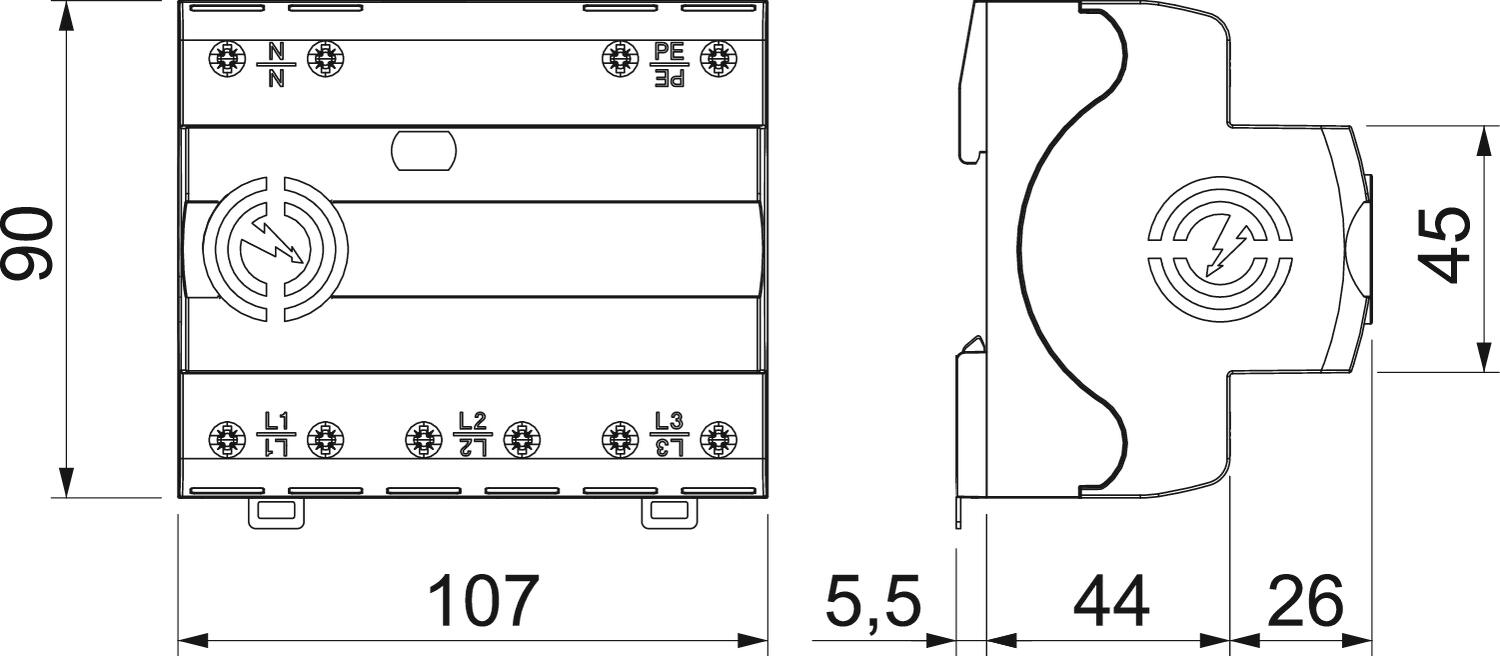

Dimensões

Altura	70 mm
Binário	5 Nm
Capacidade de extinção de "follow current" (eff) [N-PE]	50 kA
Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Comprimento	90 mm
Configuração de rede	TT
Configuração de rede TN	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Contactos FM	Inversor
Corrente de impulso de raio (10/350 μs)	25 kA
Corrente de impulso de raio (10/350) [total]	100 kA
Dimensão	255V
Fusível máx. a montante	315 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	35 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	35 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	100 kA
Largura	107 mm
Material da caixa	PA UL 94 V-0
Nível de proteção em conjunto [L-PE]	2,5 kV
Nível de proteção [L-N]	≤1,5
Número de polos	4
Permissões	VDE
Potência de comutação CA	250V/ 1,5A
Potência de comutação CC	250V/ 0,1A
Potência de dissipação (8/20 µs) [total]	100 kA
Potência de dissipação máxima (8/20 μs)	50 kA
Potência de dissipação máxima (8/20 μs) [L-N]	50 kA

Potência de dissipação nominal máxima (8/20 μs) [N-PE]	100 kA
Proteção máxima da rede elétrica contra sobretensões	315 A
Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica	50 kA eff
Secção transversal de ligação bornes FM máx.	1,5 mm²
Secção transversal de ligação bornes FM máx.	16 AWG
Secção transversal de ligação bornes FM mín.	0,5 mm²
Secção transversal de ligação bornes FM mín.	28 AWG
Secção transversal do condutor flexível (de fio fino)	3 AWG
Secção transversal do condutor flexível (de fio fino)	25 mm²
Secção transversal do condutor rígida (de um fio/vários fios) máx.	2 AWG
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	16 AWG
Secção transversal do condutor rígida (de um fio/vários fios) mín.	1,5 mm²
Secção transversal flexível (de fio fino) mín.	16 AWG
Secção transversal flexível (de fio fino) mín.	1,5 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Sobretensão temporária [L-N] - fail safe mode - 120 min	442 V
Sobretensão temporária [L-N] - withstand mode - 5 s	440 V
Sobretensão temporária [N-PE] - withstand mode - 200 ms	1200 V
SPD segundo a UL 1449	Tipo 4
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<100 ns
Tensão contínua máxima (N-PE)	255 V
Tensão continua máxima CA	255 V
Tensão máxima de funcionamento (L-N)	255 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de cabo para aparelhos de proteção contra sobretensões	Cabo de energia AC
Tipo de montagem	Calha DIN de 35 mm
Versão do polo	3+N/PE
