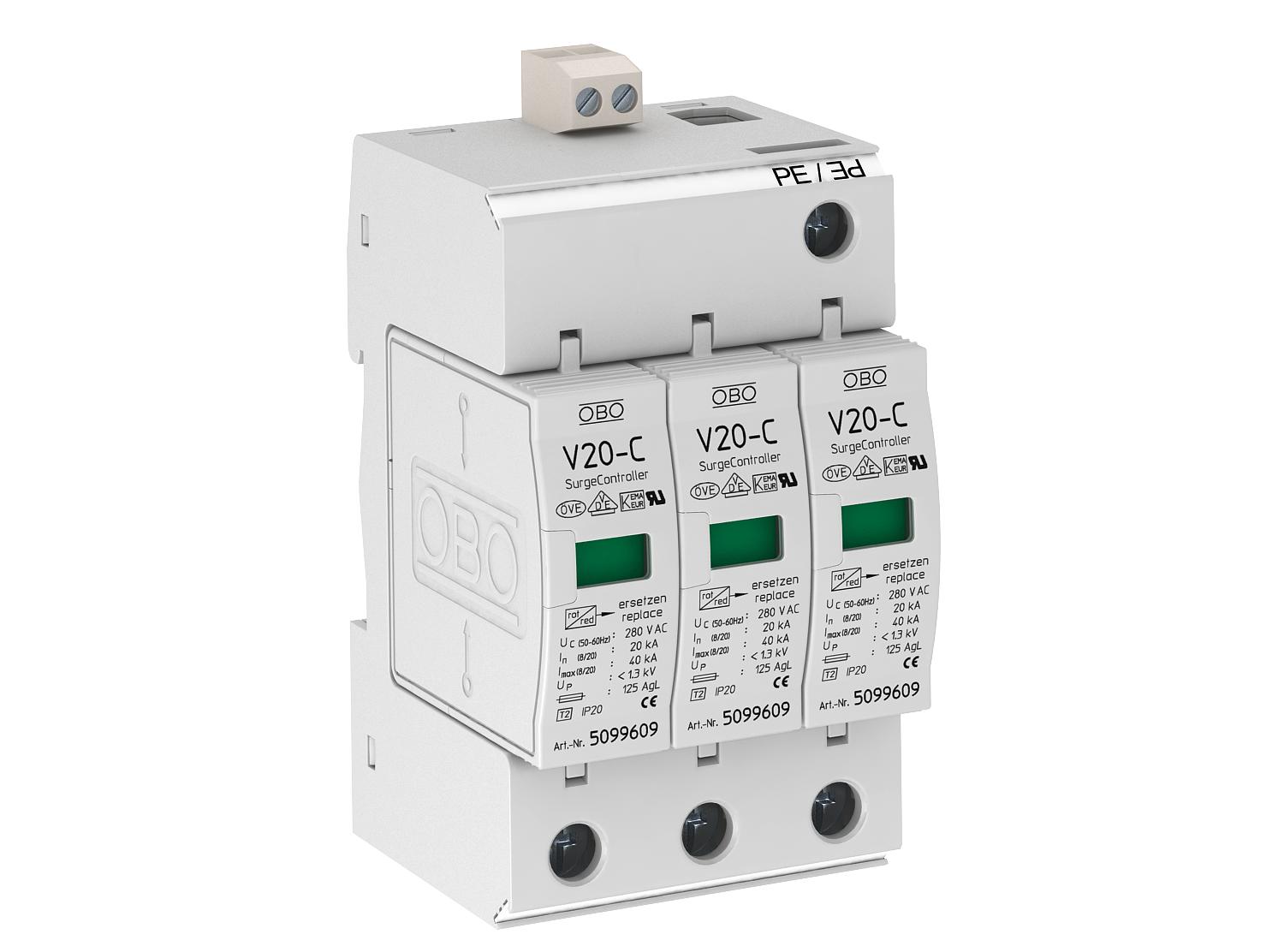

Descarregador de sobretensões, 3 polos com sinalização remota 3 | 280 | IP20

Descarregador de sobretensões, 3 polos com sinalização remota

Ref. 5094731 | EAN 4012195240198

Ref. / Tipo	5094731 / V20-C 3+FS-280

Versão do polo	3

Tensão continua máxima CA	280 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador de sobretensões tipo 2

• Unidade completa, composta por módulos e base, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN
• Módulo de encaixe, podendo ser separado da base sem ferramentas

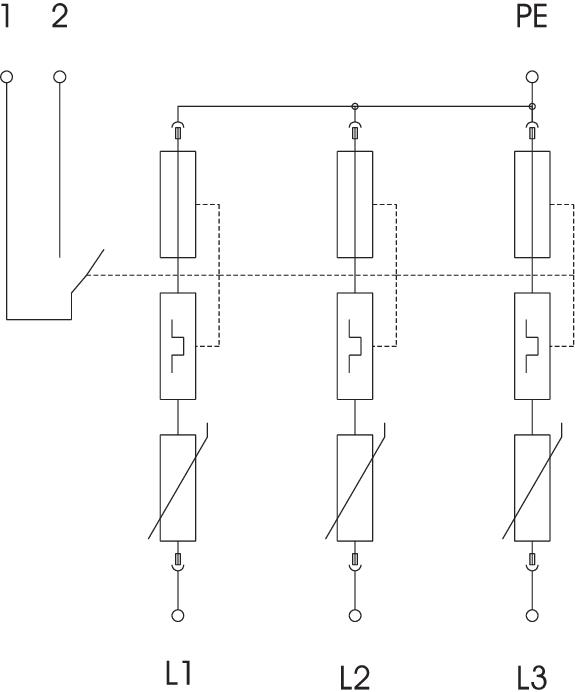

• Com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas

Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
* Conjunto completo = base e módulo de substituição

Dados técnicos

Dados técnicos

Classe de verificação tipo 2	sim
Classificação segundo EN 61643-11	Tipo 2
Classificação segundo IEC 61643-1	classe II
Configuração de rede	TN
Dimensão	280V
Fluxo de ar	não
Fusível integrado	não
Fusível máx. a montante	125 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	20 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	20 kA
LPZ	1→2
Potência de dissipação (8/20 µs) [total]	60 kA
Potência de dissipação máxima (8/20 μs)	40 kA

Proteção máxima da rede elétrica contra sobretensões	125
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Secção transversal flexível (de fio fino) mín.	25 mm²
Sinalização à distância	sim
Sinalização no aparelho	ótico
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	280 V
Tensão nominal CA (50 / 60 Hz)	230 V
Tipo de montagem	Calha DIN de 35 mm
Versão	3 polos + FS
Versão do polo	3
