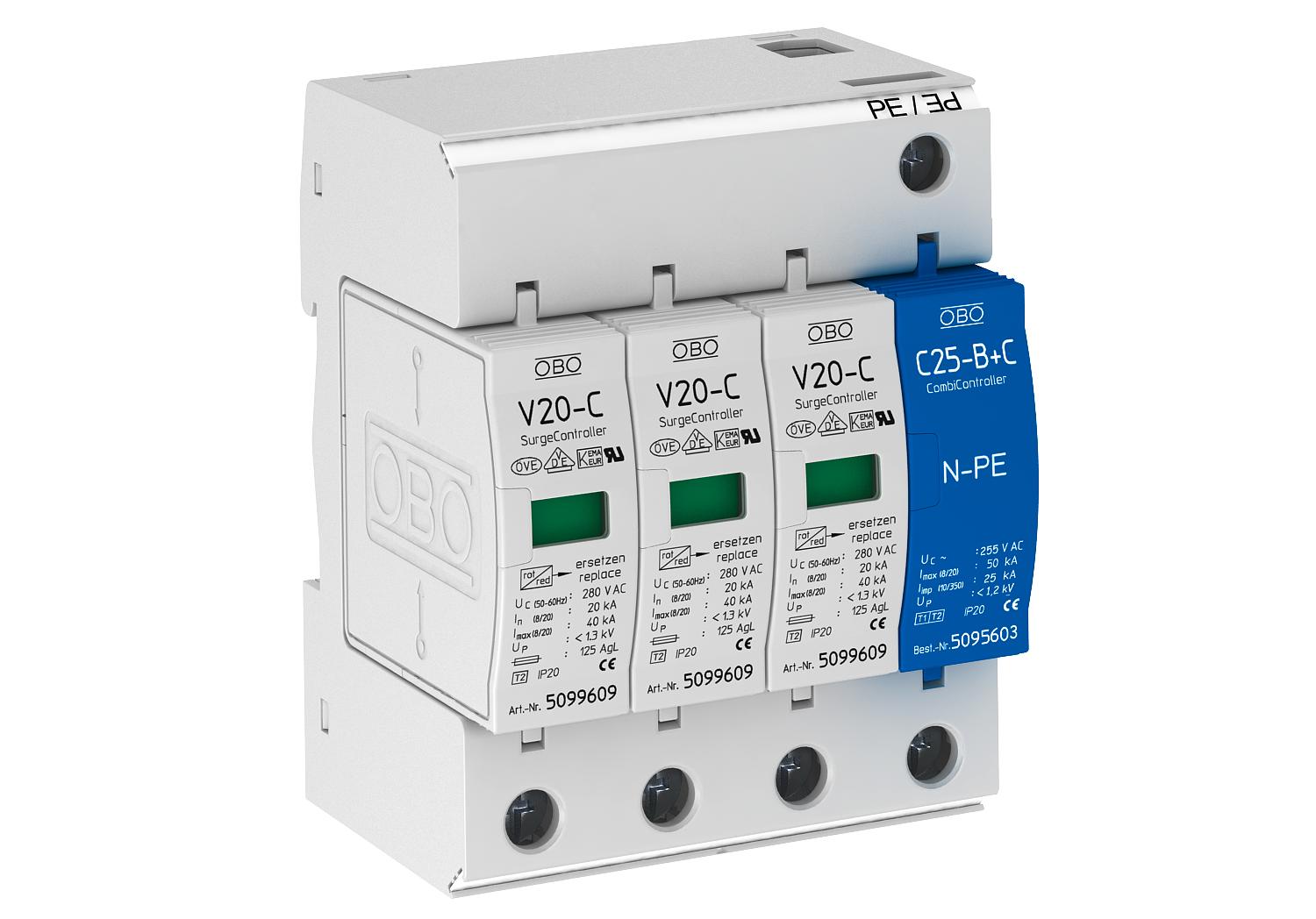

Descarregador de sobretensão de 3 polo + NPE 280 V
Ref. 5094656 | EAN 4012195240099
- Descrição do produto
-
Descrição do produto
Descarregador de sobretensões tipo 2
• Unidade completa, composta por módulo e base, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN e TT
• Módulo de encaixe, podendo ser separado da base sem ferramentas
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede outros Dimensão 280V Fluxo de ar não Fusível integrado não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 20 kA Intensidade nominal de descarga (8/20 µs) [L-N] 20 kA LPZ 1→2 Pegada de CO₂ (GWP) do berço ao portão 2,538 kg CO₂e / 1 Peça Potência de dissipação (8/20 µs) [total] 50 kA Potência de dissipação máxima (8/20 μs) 40 kA Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 25 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 280 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 3+NPE Versão do polo 3+N/PE - Todos os tipos
