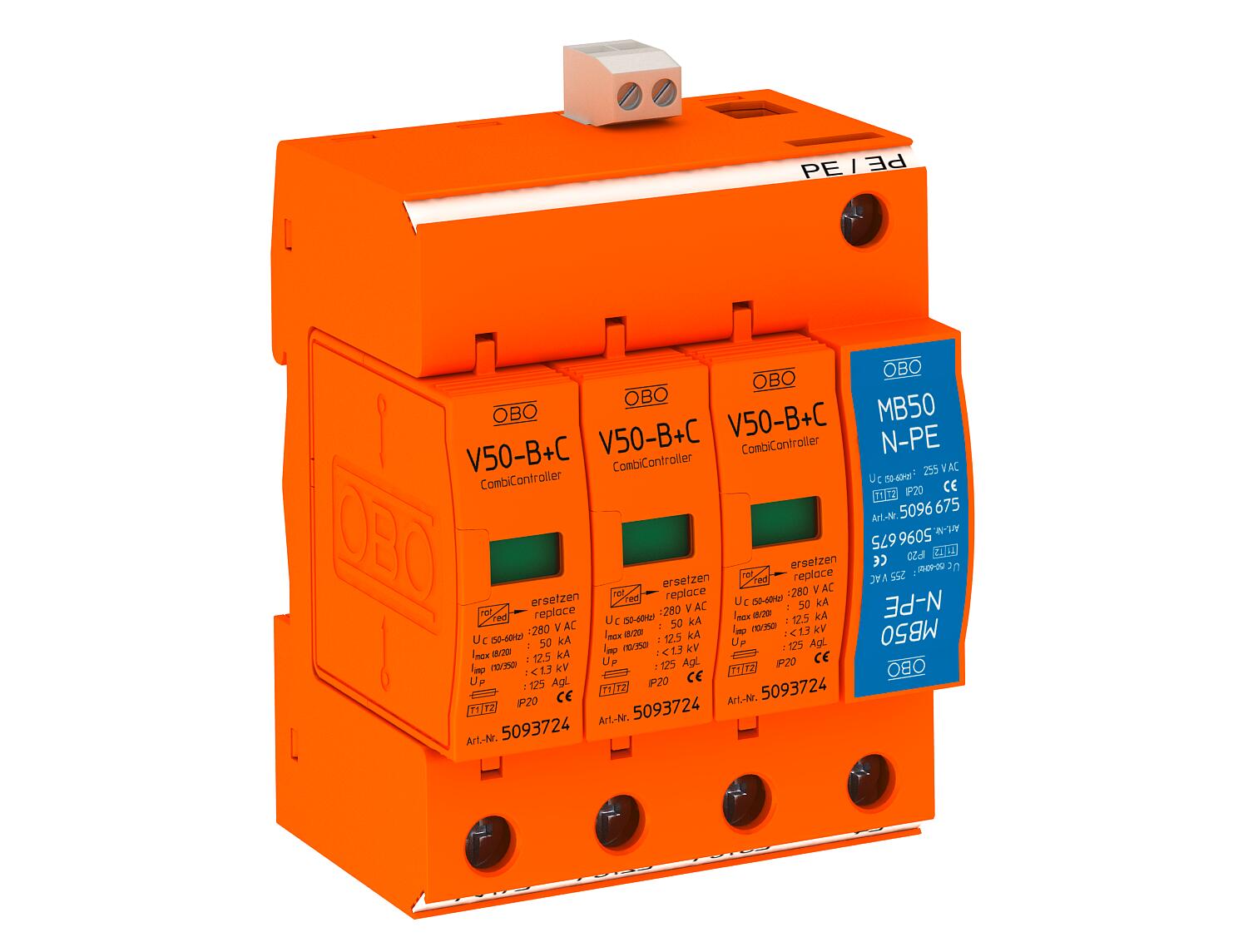

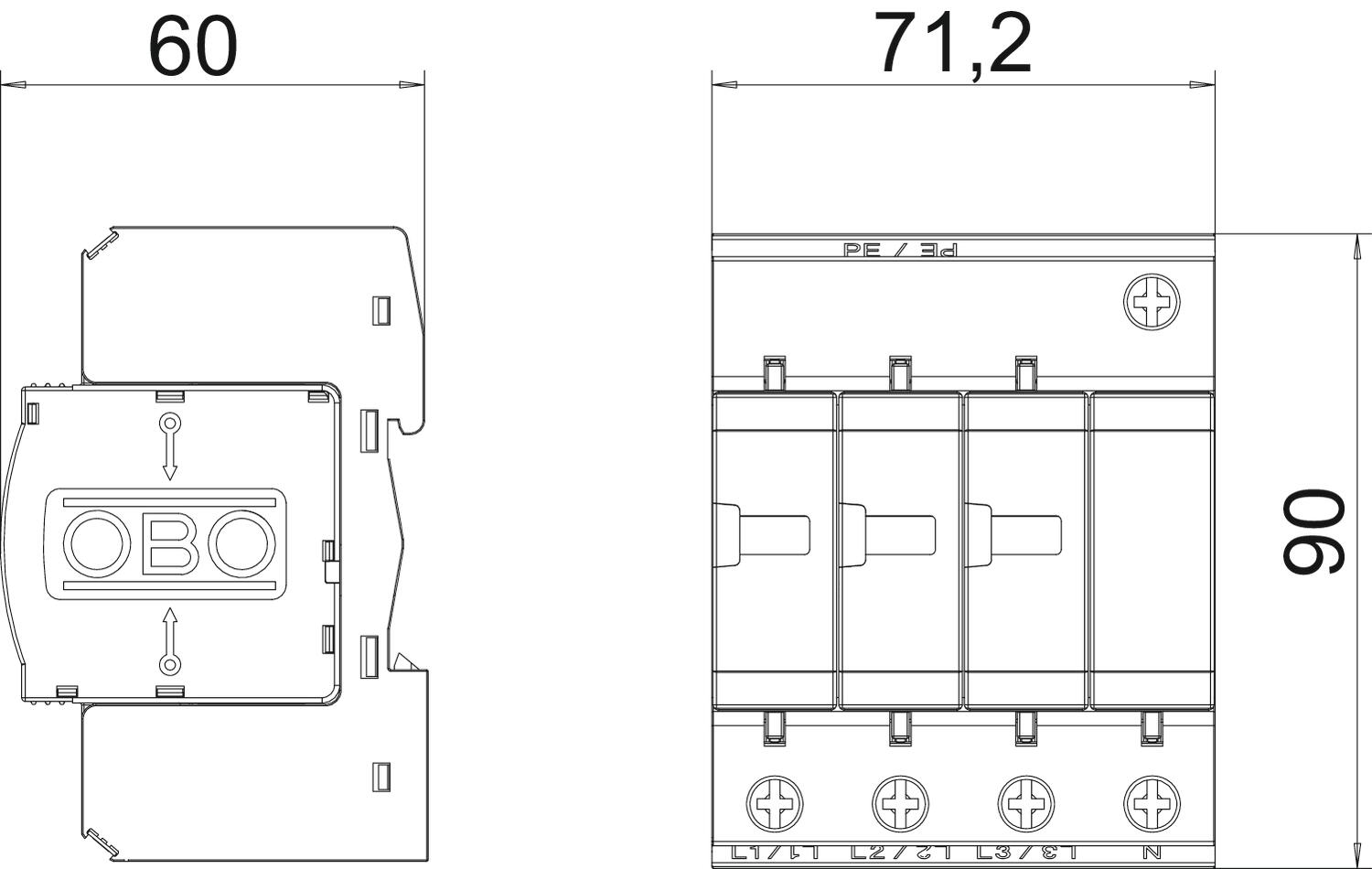

Descarregador de corrente de raio e sobretensões, 3 polos + NPE com sinalização remota
Ref. 5093662 | EAN 4012195425137
- Descrição do produto
-
Descrição do produtoDescarregador combinado, descarregador de descargas atmosféricas e de sobretensões tipo 1+2 conforme DIN EN 61643-11.
• Para compensação de potencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 12,5 kA (10/350)
• Para sistemas universais TN e TT
• Com parte inferior multibase, com bornes de ligação múltiplos
• Unidade completa, composta por módulos e base, pré-montada e pronta para ligação
• Descarregador, enfichável, com dispositivo dinâmico de separação
• Com indicador visual de funcionamento
• Nível de proteção < 1,3 kV
• Descarregador varistor de óxido de zinco encapsulado para aplicação em caixas de distribuição
• Ligações identificadas
• Versão FS com contacto de comunicação à distância (contacto isolado)
Aplicação: Compensação de potencial para proteção contra descargas atmosféricas para edifícios
com sistemas de proteção contra raios das classes III e IV e em caixas de distribuição convencionais.
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C não Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 12,5 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 280V Fluxo de ar não Fusível integrado não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 50 kA LPZ 0→2 Nível de proteção [L-N] ≤1,3 Número de polos 3 Outras configurações de rede não Potência de dissipação (8/20 µs) [total] 50 kA Potência de dissipação máxima (8/20 μs) 50 kA Proteção máxima da rede elétrica contra sobretensões 125 Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 25 mm² Sinalização à distância sim Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 280 V Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 3+NPE + FS Versão do polo 3+N/PE - Todos os tipos
