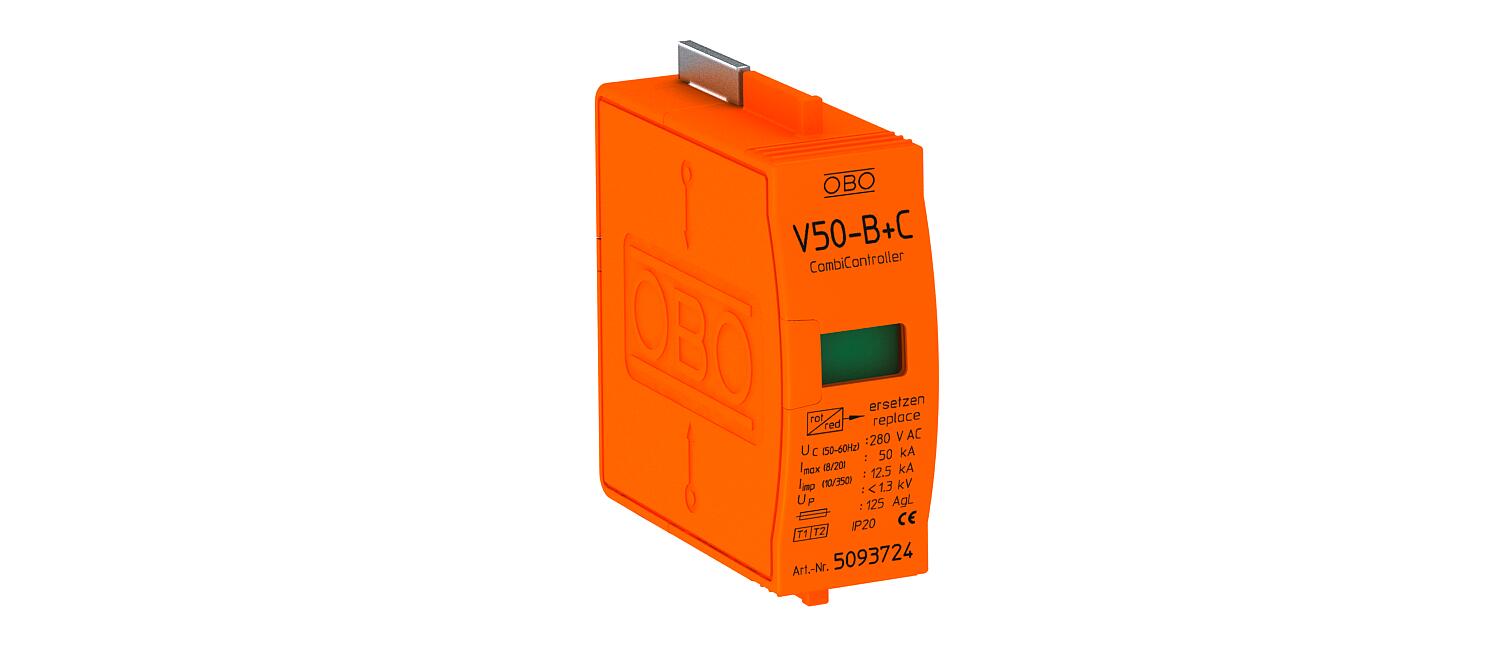

Descarregador combinado V50, módulo 280 V

Ref. 5093724 | EAN 4012195361954

5093724 / V50-B+C 0-280
1
280
IP20
Descrição do produto

Descrição do produto

Módulo de subsituição - descarregador combinado tipo 1+2

• Módulo de encaixe, podendo ser separado da base sem ferramentas e sem quebra de tensão

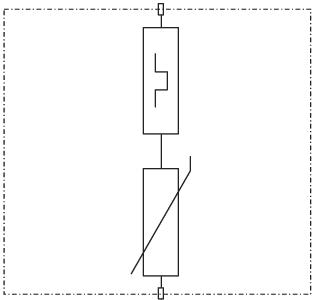

• Inclui dispositivo de separação térmico e dinâmico e indicador visual de avaria
• Elevada condutividade em caso de utilização prolongada
Módulo de substituição
  • 5 anos de garantia
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • EurAsian Conformity
  • Dispositivo de proteção combinado do tipo 1 e tipo 2
  • Transição de LPZ 0 a 2.
Dados técnicos

Dados técnicos

Classificação segundo EN 61643-11 Tipo 1+2
Classificação segundo IEC 61643-1 classe I+II
Configuração de rede DC não
Configuração de rede IT não
Configuração de rede TN não
Configuração de rede TN-C não
Configuração de rede TN-C-S não
Configuração de rede TN-S não
Configuração de rede TT não
Corrente de impulso de raio (10/350 μs) 12,5 kA
Corrente de impulso de raio (10/350) [total] 12,5 kA
Dimensão 280V
Fluxo de ar não
Fusível integrado não
Fusível máx. a montante 125 A
Grau de proteção IP20
Intensidade nominal de descarga (8/20 µs) 30 kA
Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA
LPZ 0→2
Número de polos 1
Outras configurações de rede não
Potência de dissipação máxima (8/20 μs) 50 kA
Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm²
Secção transversal flexível (de fio fino) mín. 25 mm²
Sinalização à distância não
Sinalização no aparelho ótico
Temperatura operacional máx. 80 °C
Temperatura operacional mín. -40 °C
Tempo de resposta <25 ns
Tensão continua máxima CA 280
Tensão continua máxima CC 350
Tensão nominal CA (50 / 60 Hz) 230 V
Tipo de montagem sobre o elemento base
Versão Módulo de substituição, 1 polo
Versão do polo 1

Opções de ligação

Nível de proteção [L-N] ≤1,3
Potência de dissipação (8/20 µs) [total] 30 kA
Proteção máxima da rede elétrica contra sobretensões 125
Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm²
Todos os tipos

Todos os tipos

Tipo Versão do polo Tensão continua máxima CA Grau de proteção Ref. Quantidade Qte. minima fornec.
V50-B+C 0-280 1 280 IP20 5093724
1 Unidade
