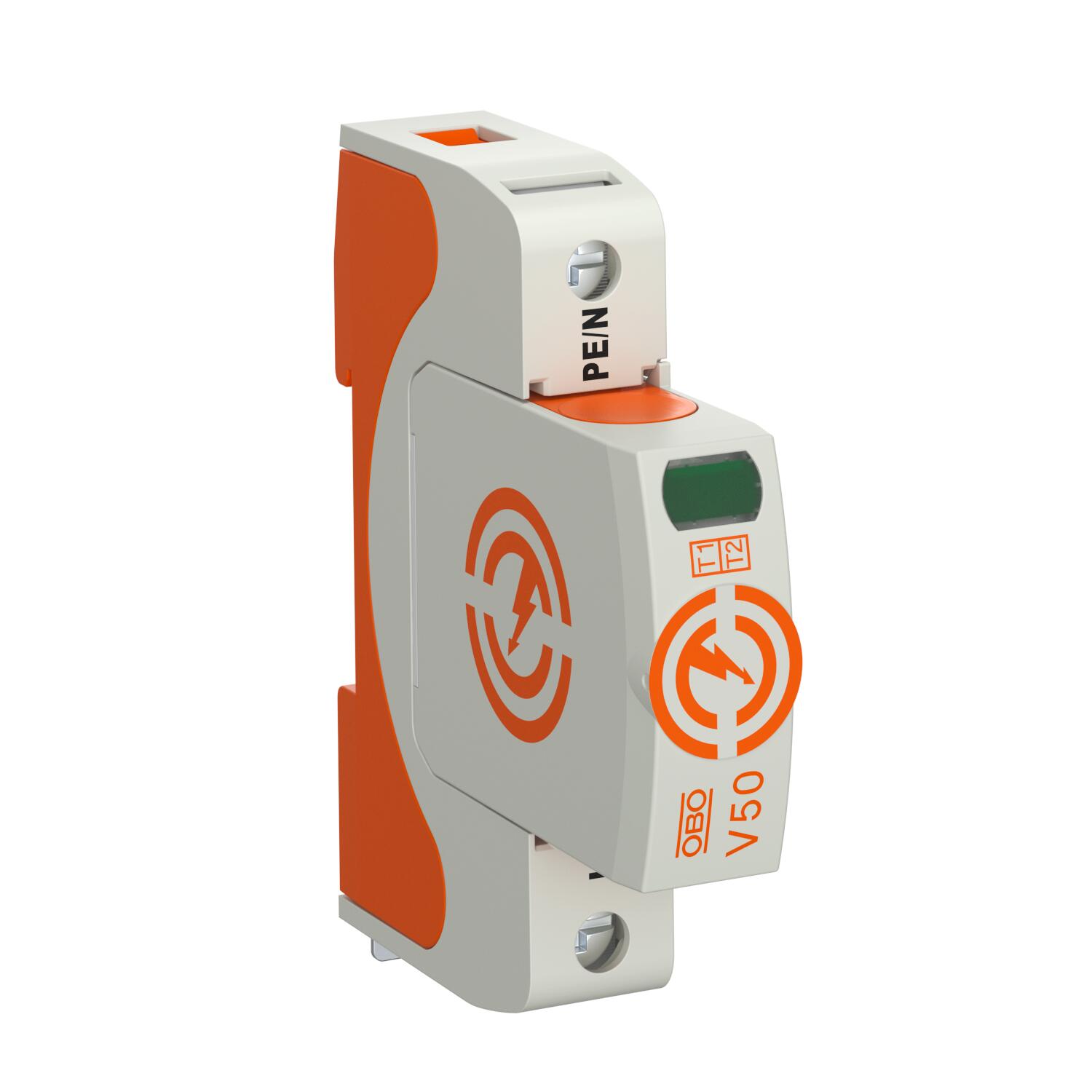

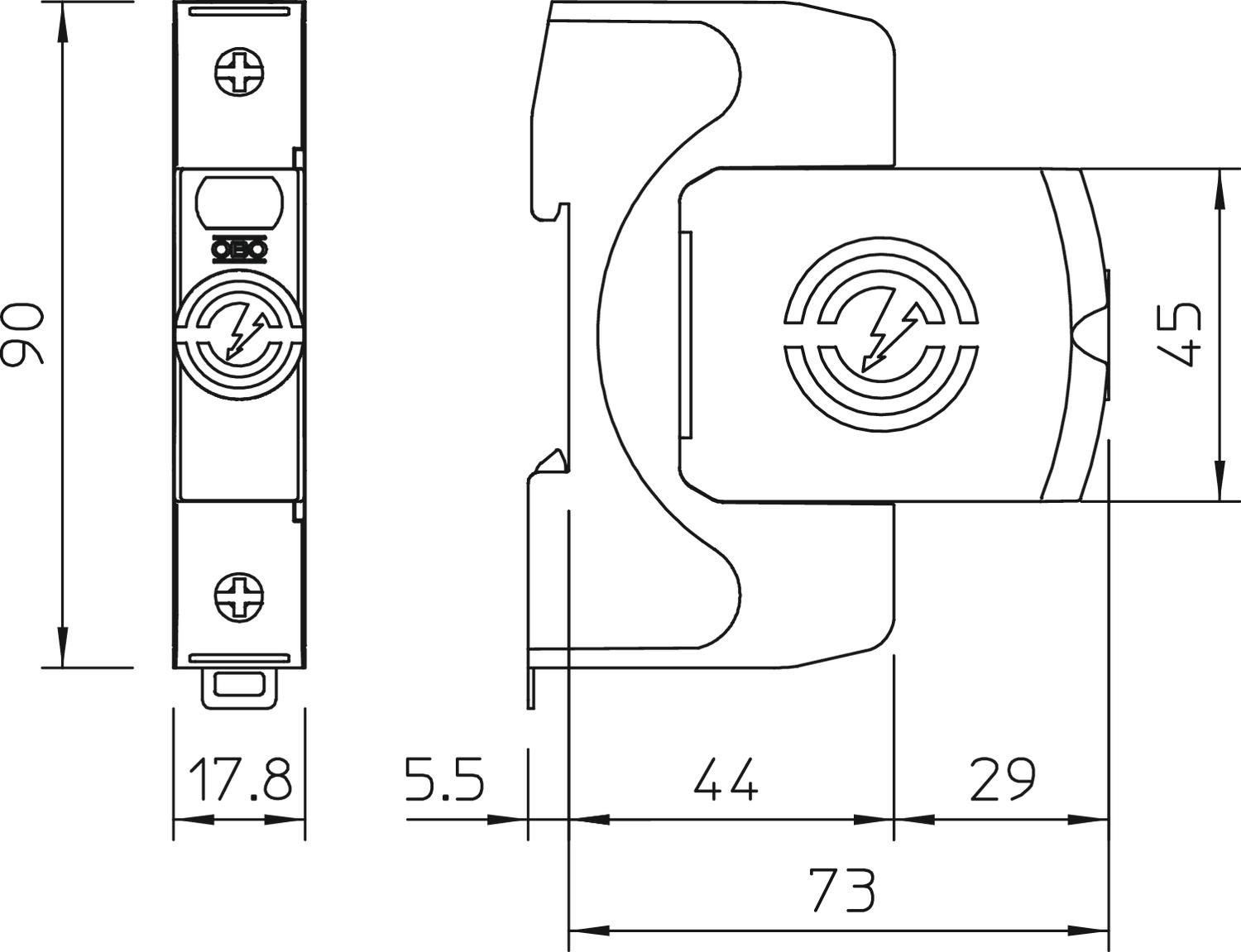

Descarregador combinado V50, 1 polo 150 V
Ref. 5093440 | EAN 4012196398638
- Descrição do produto
-

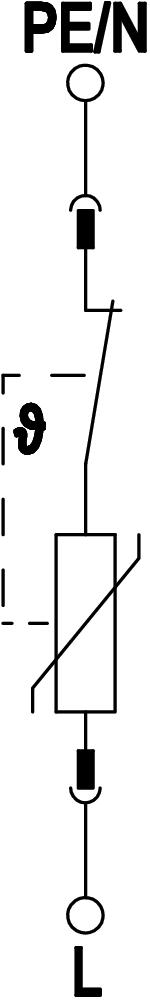

Descrição do produtoDescarregador combinado, de corrente de raio e sobretensões, tipo 1+2
• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• capacidade de descarga de correntes de raio 50kA (10/350)
* Conjunto completo = base e módulo de substituição
-
- Dados técnicos
-
Dados técnicos
Binário 4 Nm Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede TN Configuração de rede TN sim Configuração de rede TN-C sim Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 12,5 kA Dimensão 150V Distância mínima 1,5 mm Fluxo de ar não Fusível integrado não Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA Material Poliamida Material da caixa PA UL 94 V-0 Nível de proteção [L-N] ≤0,8 Número de polos 1 Permissões VDE Potência de comutação CA 230 V; 0,5 A Potência de comutação CC 230 V; 0,1 A / 75 V; 0,5 A Potência de dissipação máxima (8/20 μs) 50 kA Potência de dissipação máxima (8/20 μs) [L-N] 50 kA Proteção máxima da rede elétrica contra sobretensões 160 A gL/gG Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 50 kA eff Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM mín. 0,5 mm² Secção transversal de ligação bornes FM mín. 21 AWG Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor flexível (de fio fino) 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 1,5 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 1,5 mm² Sinalização à distância não Sinalização no aparelho ótico Sobretensão temporária [L-N] - fail safe mode - 120 min 230 V Sobretensão temporária [L-N] - withstand mode - 5 s 175 V SPD segundo a UL 1449 Tipo 4 Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 150 V Tensão máxima de funcionamento (L-N) 150 V Tensão nominal CA (50 / 60 Hz) 120 V Tensão residual [L-N] @ 1 kA 0,4 kV Tensão residual [L-N] @ 12,5 kA 0,6 kV Tensão residual [L-N] @ 5 kA 0,5 kV Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão do polo 1 - Todos os tipos
- Downloads
-
Ficha técnica V50-1-150 / 5093440 , 0.31MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaração de conformidade UE V50-1-150 / 5093440 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE V50 , 0.12MB , pdfMarca de aprovação Certificado UL V20 e V50 , 0.26MB , pdfMarca de aprovação Certificado ÖVE série V50, série V80 , 0.37MB , PDFInstruções de montagem CombiController V50-...-150 , 2.22MB , pdf
