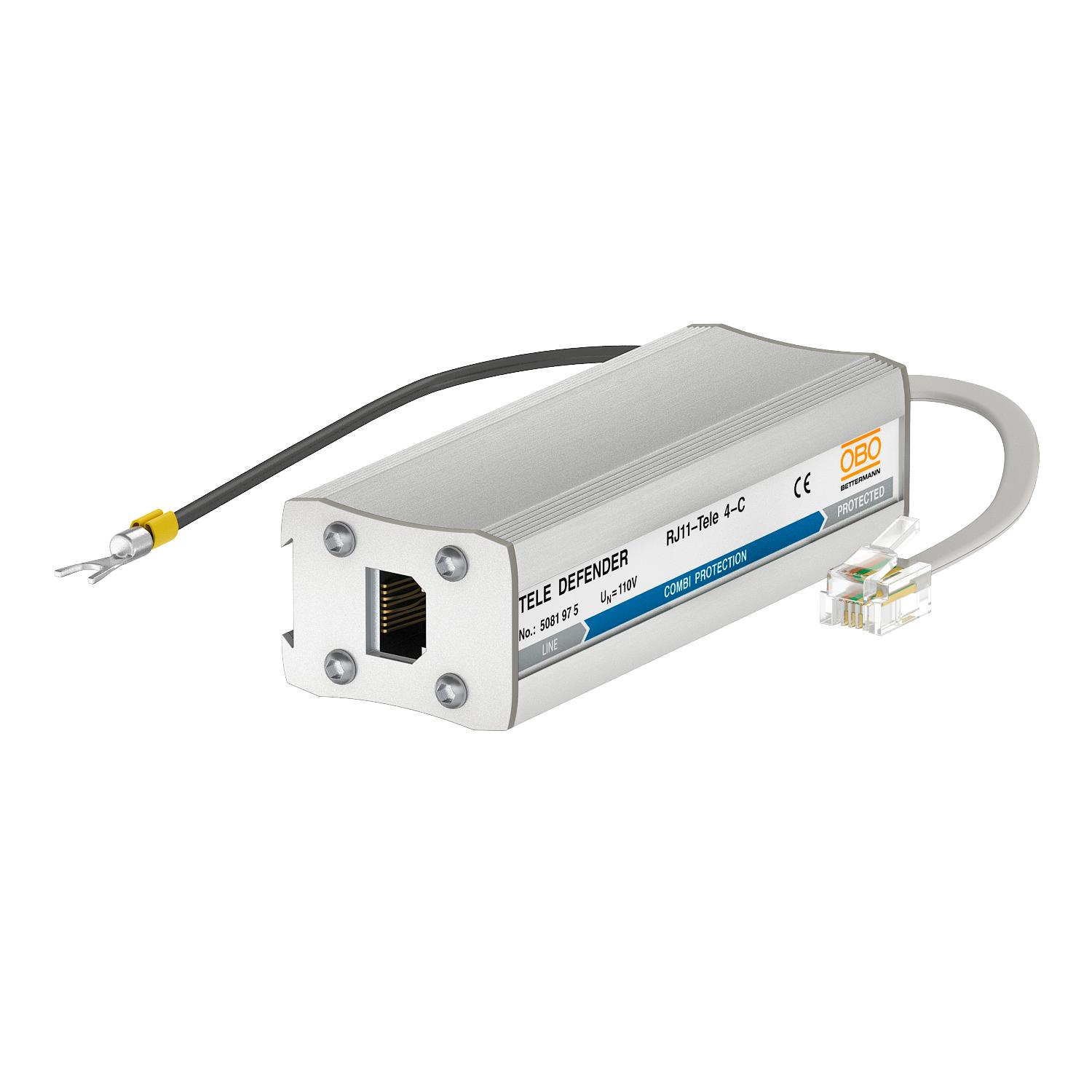

Descarregador combinado TELE 4-C para RDIS RJ11
Ref. 5081975 | EAN 4012196415656
- Descrição do produto
-
Descrição do produto
Protetor para cabos de dados em sistemas de telecomunicações analógicos
• Em caixa de alumínio

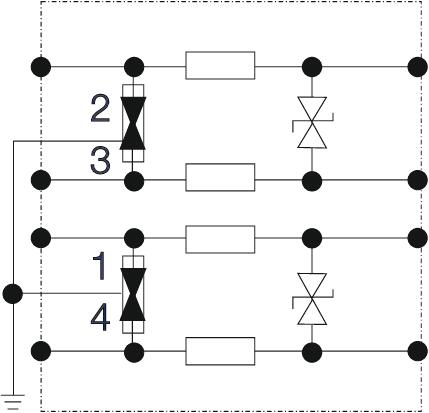

• Com circuito de proteção de dois níveis
• Montagem simples
• Inclui cabo de ligação de 150 mm com conetores RJ11 ou RJ45
• Largura de banda otimizada para sistemas de telecomunicações
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para sistemas analógicos de telecomunicações
• em caixa de alumínio
• montagem simples em calha DIN ou no aparelho final
• inclui cabo de ligação 150 mm com conetores RJ11
• largura de banda otimizada para sistemas de telecomunicações
-
- Dados técnicos
-
Dados técnicos
Amortecimento de inserção (Insertion loss) ≤3 dB Capacidade (fio-fio) <500 pF Capacidade (fio-terra) <20 pF Corrente de carga nominal CA 0,2 A Corrente de carga nominal CC 0,3 A Corrente transitória total (8/20) 4 kA Dimensão 170V DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 12 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP40 Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação à terra através de: Cabo de ligação LPZ 0→3 Nível de proteção fio - fio <300 V Nível de proteção fio - terra <600 V Nível de proteção fio - terra com 1kV/µs (C3) <245 Norma de ensaio IEC 61643-21 Número de polos 4 Potência dissipada total (10/350) 1,5 kA Resistência da potência de dissipação nominal fio - fio C1: 1 kV / 0,5 kA (8/20) Resistência da potência de dissipação nominal fio - terra C2: 2 kV / 1 kA (8/20) Resistência de isolamento > 34 MΩ Resistência de série por fio 8,2 Ω ± 10 % Sinalização no aparelho sem Sistema de encaixe RJ11 Tensão continua máxima CA 120 V Tensão continua máxima CC 170 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de telecomunicações Versão Proteção combinada, 4 fios - Todos os tipos
