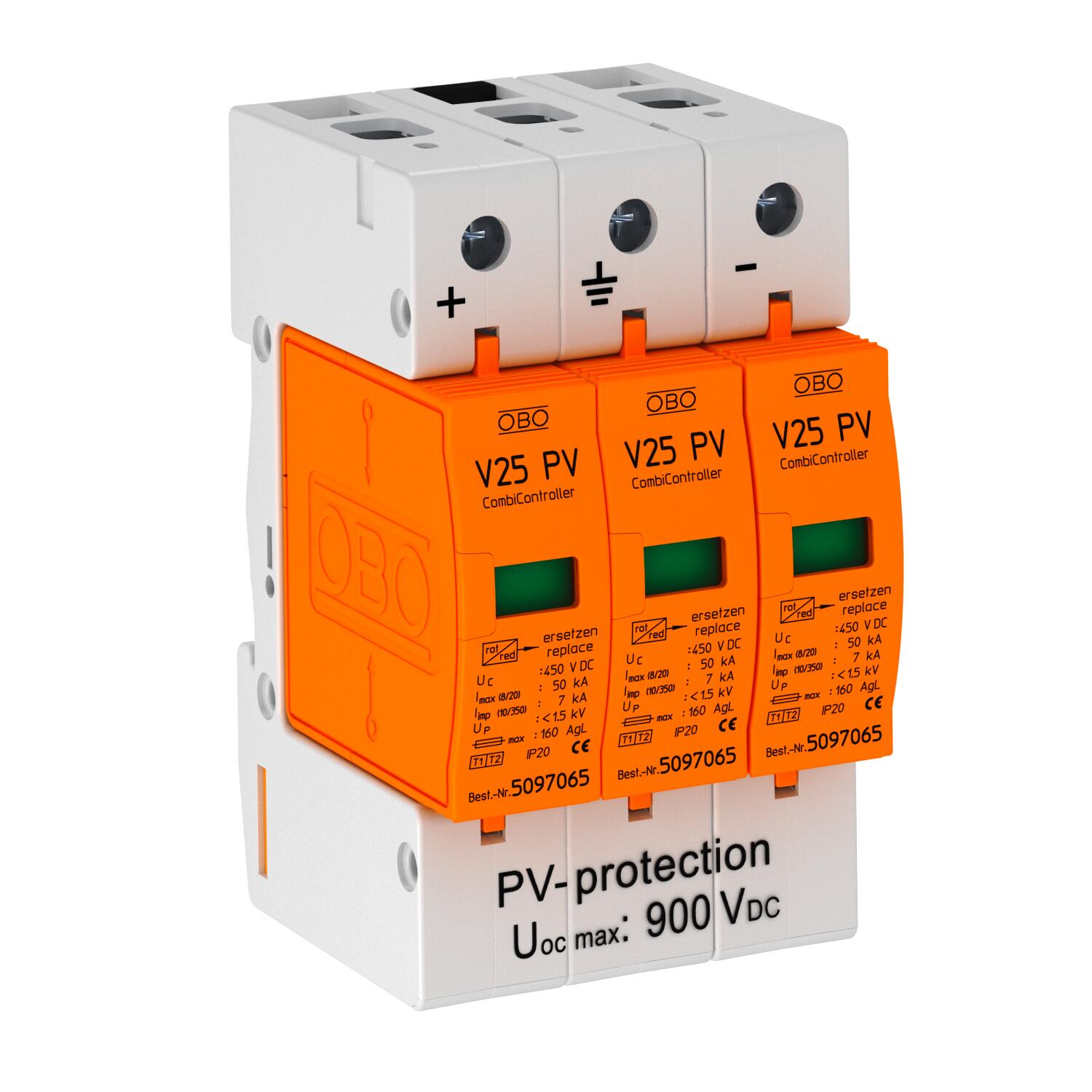

Descarregador combinado FV V25, 900 V CC
Ref. 5097447 | EAN 4012195478683
- Descrição do produto
-
Descrição do produto
Descarregador combinado V25 tipo 1+2 para instalações FV

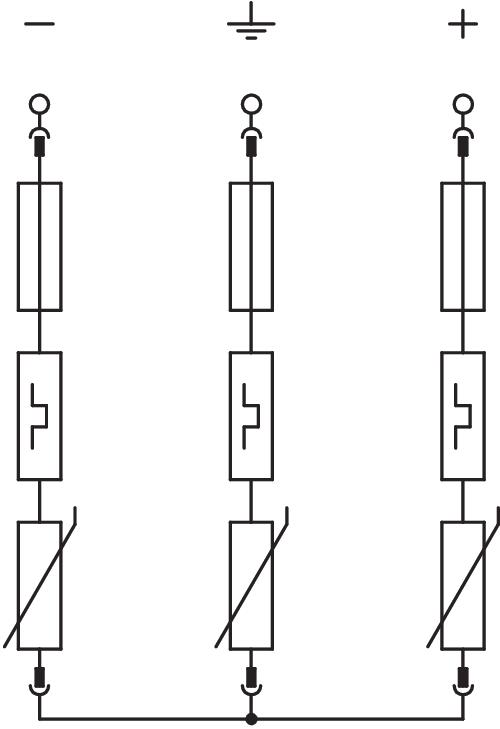

• Unidade completa à base de varistor, enfichável, com dispositivo de separação
• Conexão em estrela resistente a falhas conforme VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 7 kA (10/350) e 50 kA (8/20) por polo
• Nível de proteção reduzido DC: < 3,0 KV e Uoc máx = 900V DC
• Com indicador visual de funcionamento para utilização em quadros de distribuição
Aplicação: instalações FV com sistema de proteção contra descargas atmosféricas
-
- Dados técnicos
-
Dados técnicos
Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Corrente de impulso de raio (10/350 μs) 7 kA Dimensão 900V DC Fluxo de ar não Fusível máx. a montante 160 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 30 kA Intensidade nominal de descarga (8/20 µs) [L-N] 30 kA LPZ 0→2 Outras configurações de rede não Potência de dissipação máxima (8/20 μs) 50 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CC 900 Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia DC (PV) Tipo de montagem Calha DIN de 35 mm Versão 3 polos para sistemas FV Versão do polo 3 Opções de ligação
Proteção máxima da rede elétrica contra sobretensões 160 Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² - Todos os tipos
