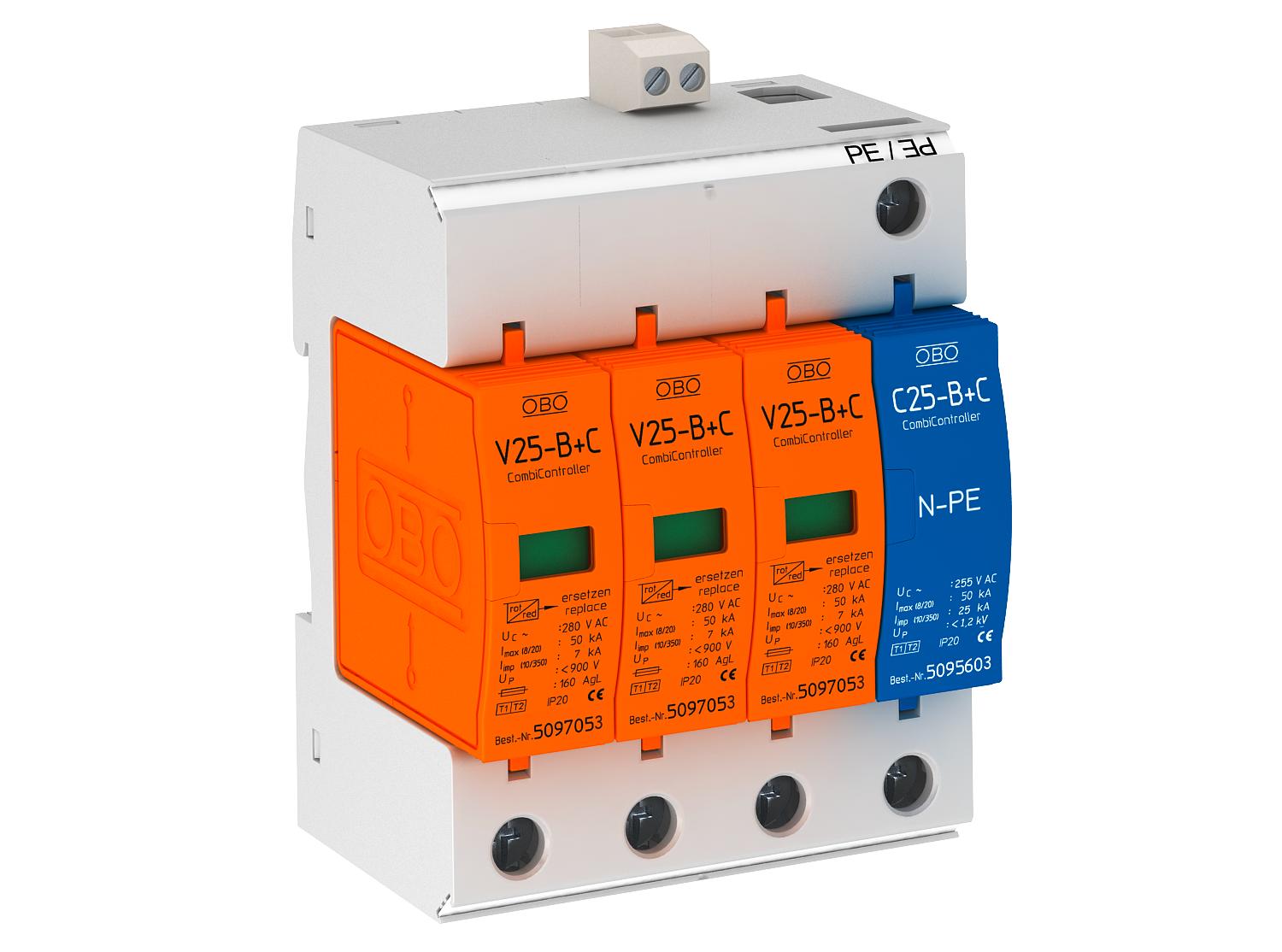

Descarregador combinado, 3 polos + NPE com sinalização remota 3+N/PE | 280 | IP20

Descarregador combinado, 3 polos + NPE com sinalização remota

Ref. 5094510 | EAN 4012195239949

Ref. / Tipo

Versão do polo

Tensão continua máxima CA	280 V

Grau de proteção	IP20

Descrição do produto

Descrição do produto

Descarregador combinado, descarregador de descargas atmosféricas e sobretensões tipo 1+2

• Unidade completa composta por módulo e base, pré-montada e pronta a instalar
• Universalmente indicado para sistemas TN e TT
• com sinalização à distância, contacto de trabalho sem potencial para a monitorização do funcionamento
• Descarregador de encaixe com dispositivo de separação dinâmico
• Indicador ótico de funcionamento
• Nível de proteção < 0,9 kV
• Descarregador varistor de óxido de zinco blindado sem insuflação para utilização em caixas de distribuição convencionais
• Ligações identificadas
• Variante FS com contacto de sinalização à distância (contacto NA sem potencial)

Exemplo de aplicação: edifícios com exposição de linhas aéreas ou para estabelecer a compensação de potencial de descargas atmosféricas em edifícios residenciais.
* Conjunto completo = base e módulo de substituição

Dados técnicos

Dados técnicos

Classificação segundo EN 61643-11	Tipo 1+2
Classificação segundo IEC 61643-1	classe I+II
Configuração de rede	outros
Configuração de rede TN	sim
Configuração de rede TN-C-S	sim
Configuração de rede TN-S	sim
Configuração de rede TT	sim
Corrente de impulso de raio (10/350 μs)	7 kA
Corrente de impulso de raio (10/350) [total]	25 kA
Dimensão	280V
Fluxo de ar	não
Fusível máx. a montante	160 A
Grau de proteção	IP20
Intensidade nominal de descarga (8/20 µs)	30 kA
Intensidade nominal de descarga (8/20 µs) [L-N]	30 kA
Intensidade nominal de descarga (8/20 µs) [N-PE]	30 kA
LPZ	0→2

Número de polos	3
Potência de dissipação (8/20 µs) [total]	50 kA
Potência de dissipação máxima (8/20 μs)	150 kA
Proteção máxima da rede elétrica contra sobretensões	160
Secção transversal do condutor rígida (de um fio/vários fios) máx.	35 mm²
Secção transversal do condutor rígida (de um fio/vários fios) mín.	2,5 mm²
Sinalização à distância	sim
Sinalização no aparelho	nenhuma
Temperatura operacional máx.	80 °C
Temperatura operacional mín.	-40 °C
Tempo de resposta	<25 ns
Tensão continua máxima CA	280 V
Tensão continua máxima CC	200 V
Tensão nominal CA (50 / 60 Hz)	230 V
Versão	3+NPE com FS
Versão do polo	3+N/PE
