Descarregador combinado 2 em 1 para sistemas de câmera CCTV
Ref. 5081070 | EAN 4012196676965
- Descrição do produto
-
Descrição do produto
Aparelho de proteção combinado para sistemas TV / câmeras baseados em IP
• Proteção da interface de energia e de dados com apenas um aparelho
• Caixa de alumínio
• Montagem simples por ficha de adaptação

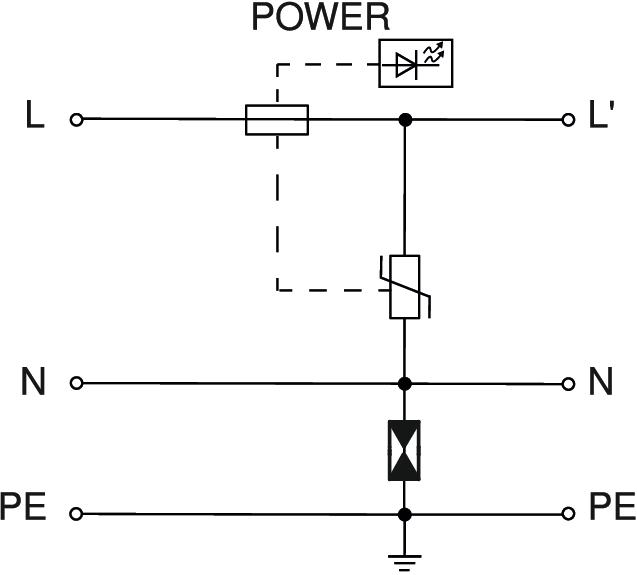

• Circuito de proteção de dois níveis
• Ligação de energia de 3 polos para a interface de energia
• Ligação RJ45 para a interface de dados
• Com indicador de funcionamento LED (OS)
• Inclui conjunto de fixação de calhas DIN
Aplicação: Para a proteção do CCTV, sinais de vídeo; câmeras (de IP) ou sistemas TV
-
- Dados técnicos
-
Dados técnicos
Blindagem directo Classificação segundo EN 61643-11 Tipo 2+3 Classificação segundo IEC 61643-1 classe II+III Corrente de carga nominal 16 A Dimensão 230V DST segundo IEC 61643-21 Classe I+II+III / D1+C2+C1 Frequência limite 100 MHz Gama de temperaturas de aplicação máx. 80 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 5 kA Kategorie Tipo 1+2+3 / D1+C2+C1 Ligação à terra através de: Cabo de ligação/Calha DIN Ligação de blindagem sim LPZ 1→3 Nível de proteção <1,3 kV Nível de proteção fio - fio <40 V Nível de proteção fio - terra <450 V Norma de ensaio IEC 61643-21 Potência de dissipação máxima (8/20 μs) 10 kA Resistência da potência de dissipação nominal fio - fio C1: 0,3 kV / 0,15 kA (8/20µs) Resistência da potência de dissipação nominal fio - terra C2: 3 kV / 1,5 kA (8/20µs) Sistema de encaixe RJ45 8(8) Tensão continua máxima CA 5,65 Tensão continua máxima CC 8 Tensão máxima de funcionamento (L-N) 255 V Dimensões

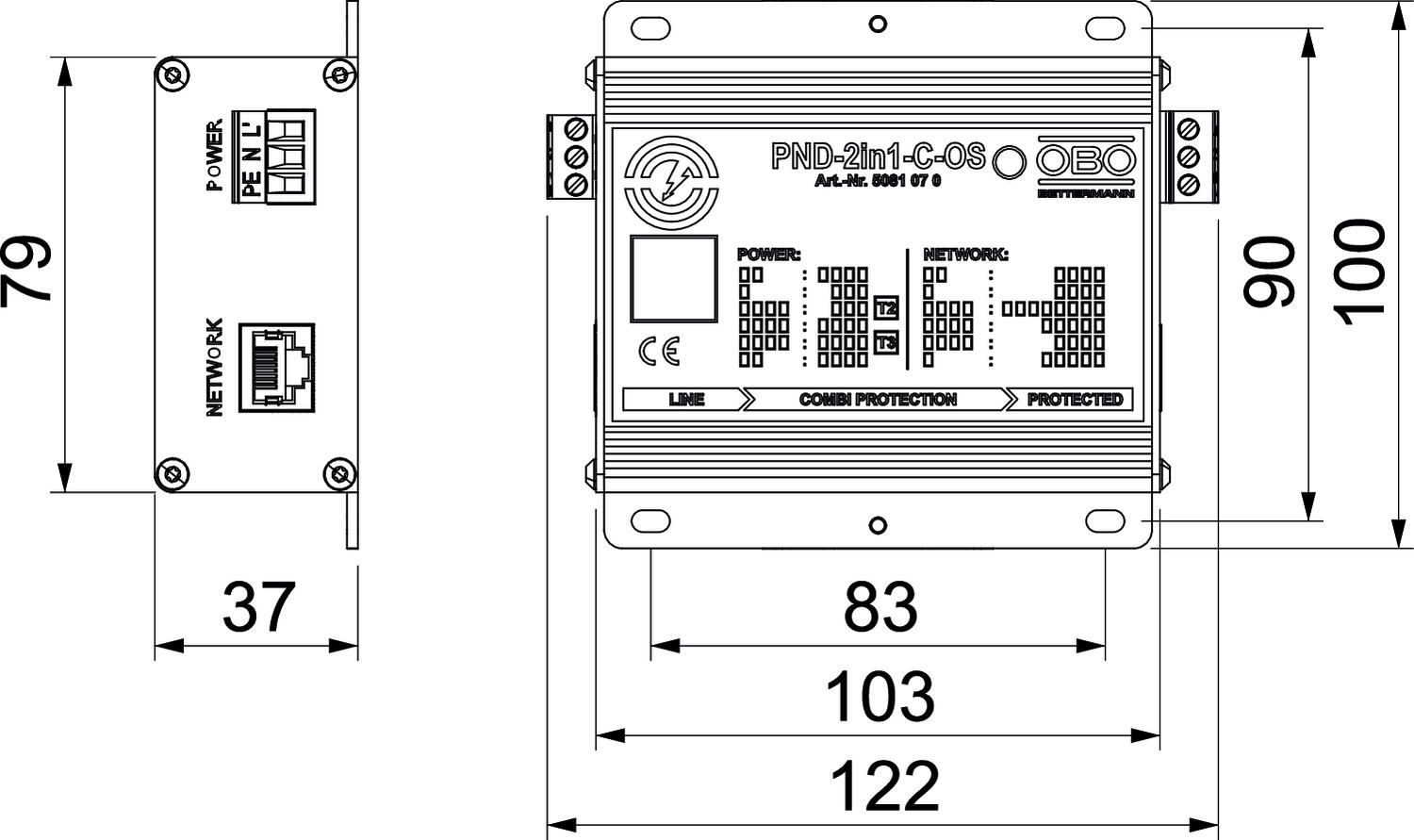

Altura 37,1 mm Comprimento 122,5 mm Largura 100 mm - Todos os tipos
- Downloads
-
Ficha técnica PND-2in1-C-OS / 5081070 , 0.41MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfDeclaração de conformidade PND-2in1-C-OS / 5081070 , 0.22MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfInstruções de montagem Instruções de montagem PND-2em1-C-OS , 0.11MB , pdf
