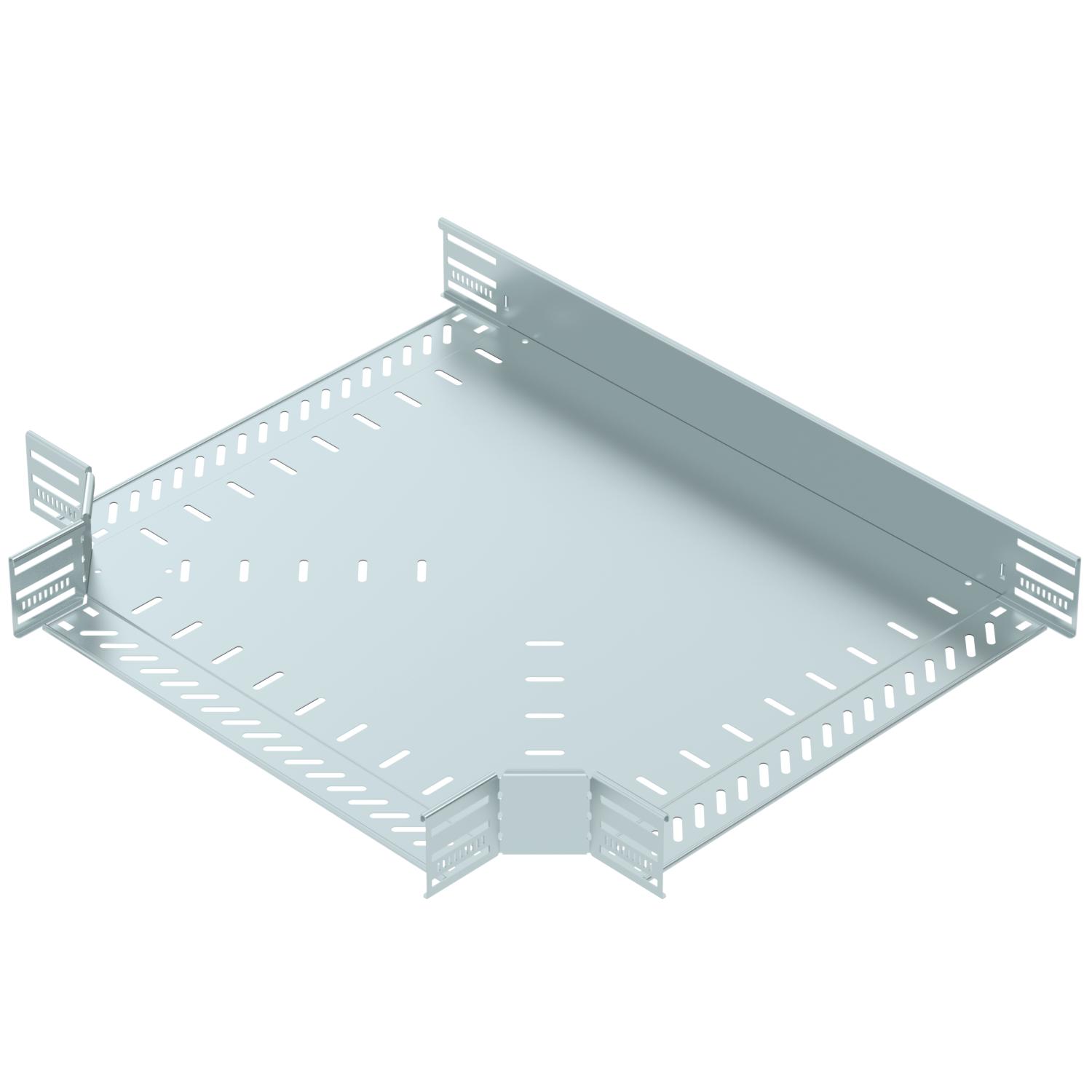

Derivação em T 85 FS
Ref. 6038218 | EAN 4012197346966
- Descrição do produto
-
Descrição do produto
Derivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Dimensão 85x500 Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura da bifuração 500 mm Material Aço Modelo Tê horizontal Número recomendado de parafusos 30 St. Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não Dimensões

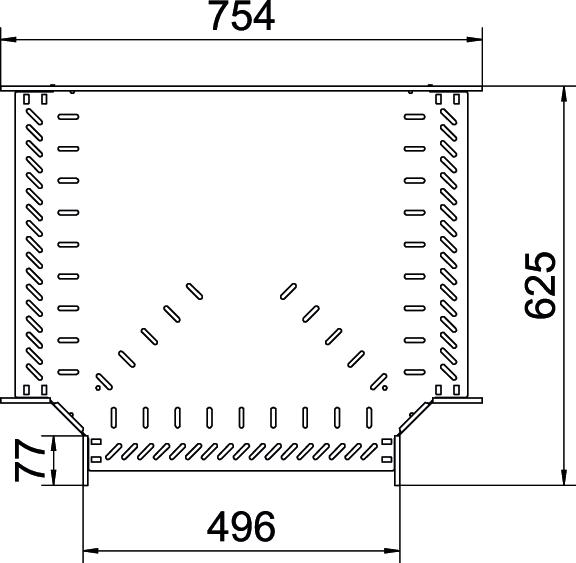

Altura 85 mm Largura 500 mm Medida B 500 mm - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T FS
RTD 500 FS 6038610 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade - Downloads
-
