Derivação em T 85 FS
Ref. 6038214 | EAN 4012197346898
- Descrição do produto
-

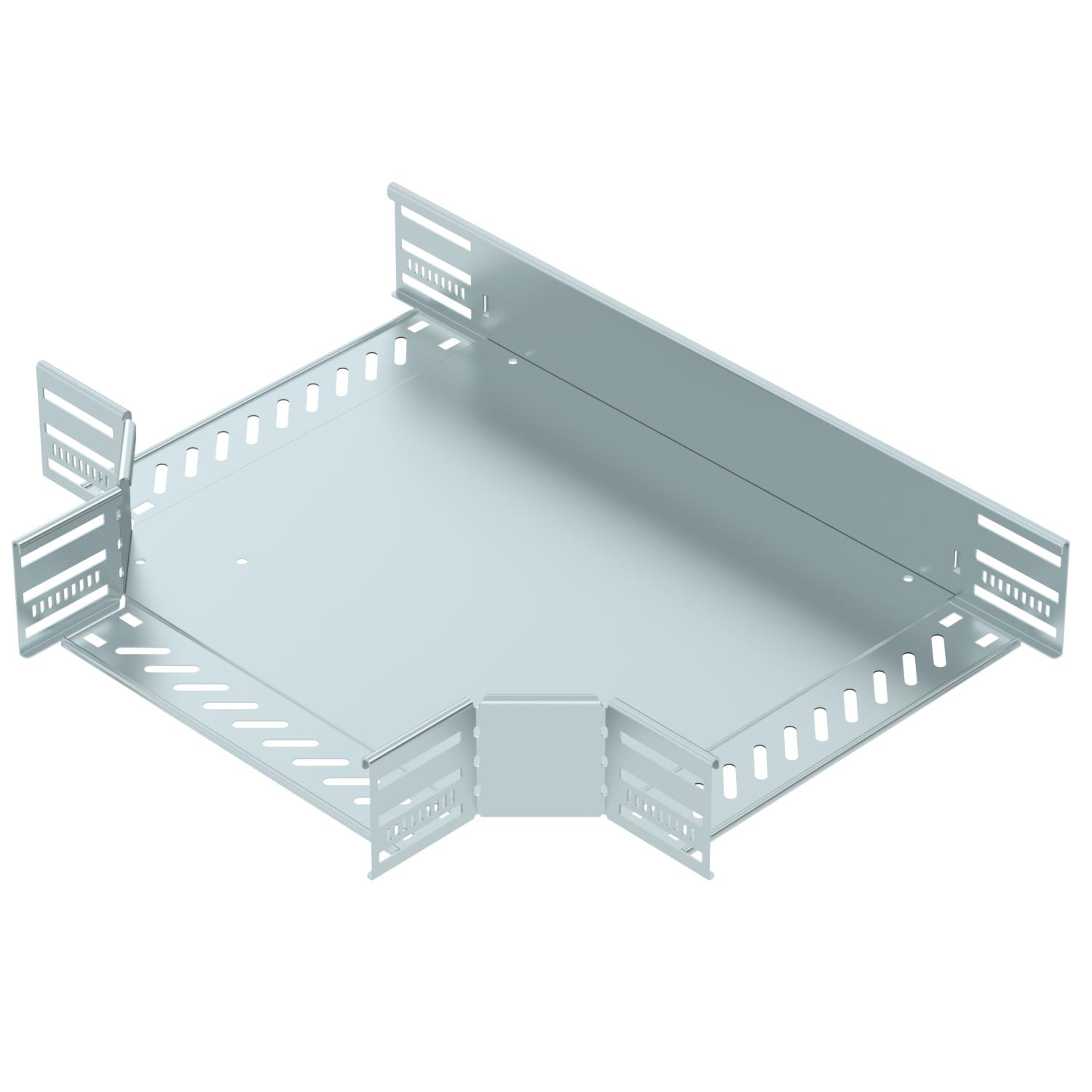

Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

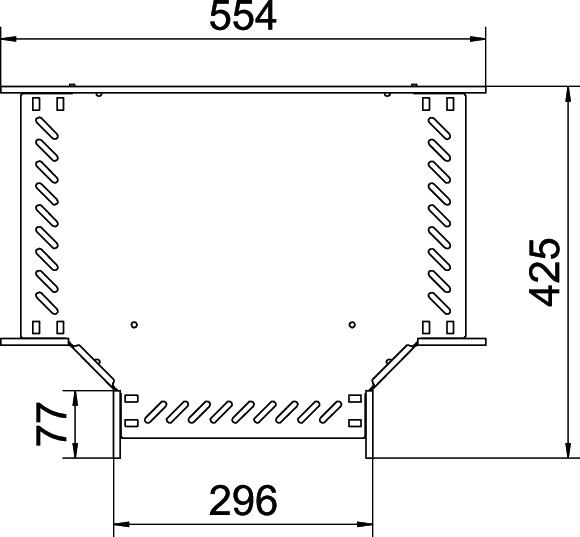

Aço inoxidável, decapado não Altura 85 mm Cor zinco Dimensão 85x300 Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 300 mm Largura da bifuração 300 mm Material Aço Medida B 300 mm Modelo Tê horizontal Número recomendado de parafusos 27 St. Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T FS
RTD 300 FS 6038606 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade - Downloads
-
Ficha técnica RT 830 FS / 6038214 , 0.19MB , pdfDeclaração de conformidade UE RT 830 FS / 6038214 , 0.18MB , pdfDeclaração de Conformidade do Reino Unido RT 830 FS / 6038214 , 0.14MB , pdfREACH Declaração de conformidade RT 830 FS / 6038214 , 0.12MB , pdfRoHS Declaração de conformidade RT 830 FS / 6038214 , 0.13MB , pdfInstruções de montagem Rastbare Kabelrinnensysteme Magic , 12.02MB , pdfInstruções de montagem Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
