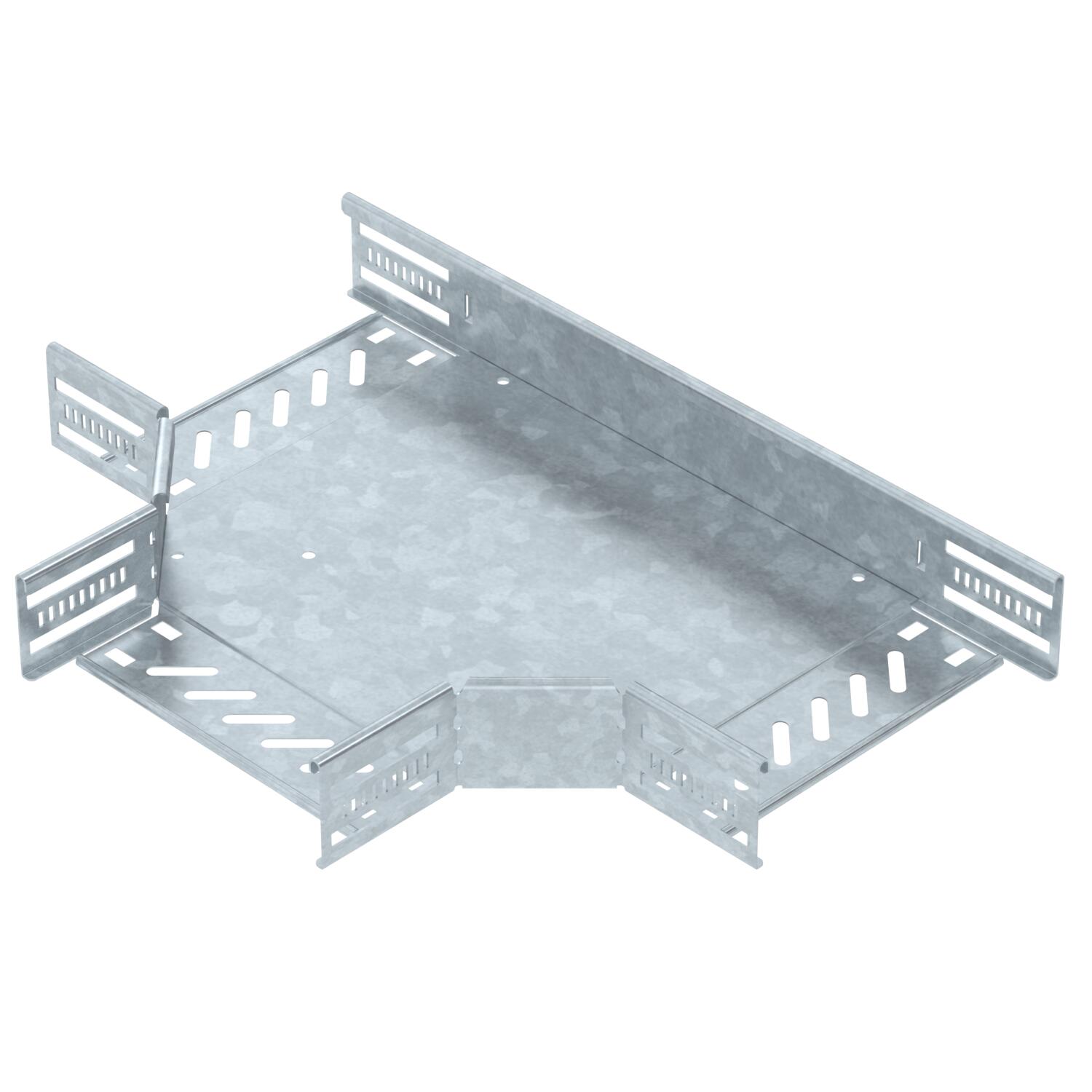

Derivação em T 60 FT

Ref. 6038134 | EAN 4012197347376

Aço
Galvanizado por imersão a quente após maquinação
Descrição do produto
Descrição do produto
Derivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 60 mm
Cor zinco

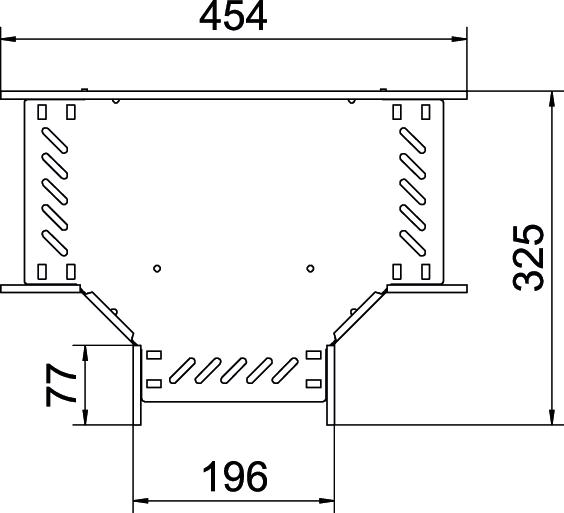

Dimensão 60x200
Espessura da travessa 1,25 mm
Espessura das chapas 0,8 mm
Funktionsgaranti sim
Gama de temperaturas de aplicação máx. 120 °C
Gama de temperaturas de aplicação mín. -20 °C
Largura 200 mm
Largura da bifuração 200 mm
Material Aço
Medida B 200 mm
Modelo Tê horizontal
Número recomendado de parafusos 18 St.
Representação de orifícios NATO não
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos aparafusado/fixado
Versão conector União integrada
Versão para grandes cargas não
Todos os tipos

Todos os tipos

Tipo Largura Material Superfície Ref. Quantidade Qte. minima fornec.
RT 610 FT 100 mm Aço Galvanizado por imersão a quente após maquinação 6038130
1 Unidade
RT 615 FT 150 mm Aço Galvanizado por imersão a quente após maquinação 6038132
1 Unidade
RT 620 FT 200 mm Aço Galvanizado por imersão a quente após maquinação 6038134
1 Unidade
RT 630 FT 300 mm Aço Galvanizado por imersão a quente após maquinação 6038136
1 Unidade
RT 640 FT 400 mm Aço Galvanizado por imersão a quente após maquinação 6038138
1 Unidade
RT 650 FT 500 mm Aço Galvanizado por imersão a quente após maquinação 6038140
1 Unidade
RT 660 FT 600 mm Aço Galvanizado por imersão a quente após maquinação 6038142
1 Unidade
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T DD Tampa para derivação em T DD RTD 200 DD 6038644
1 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2 Grampo duplo para montagem de encaixe A2 DOP A2 6035998
10 Unidade
Parafuso de cabeça boleada com porca combinada F Parafuso de cabeça boleada com porca combinada F FRSB 6x12 F 6406122
100 Unidade
