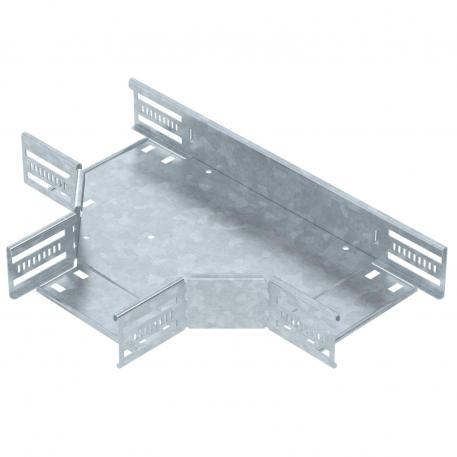

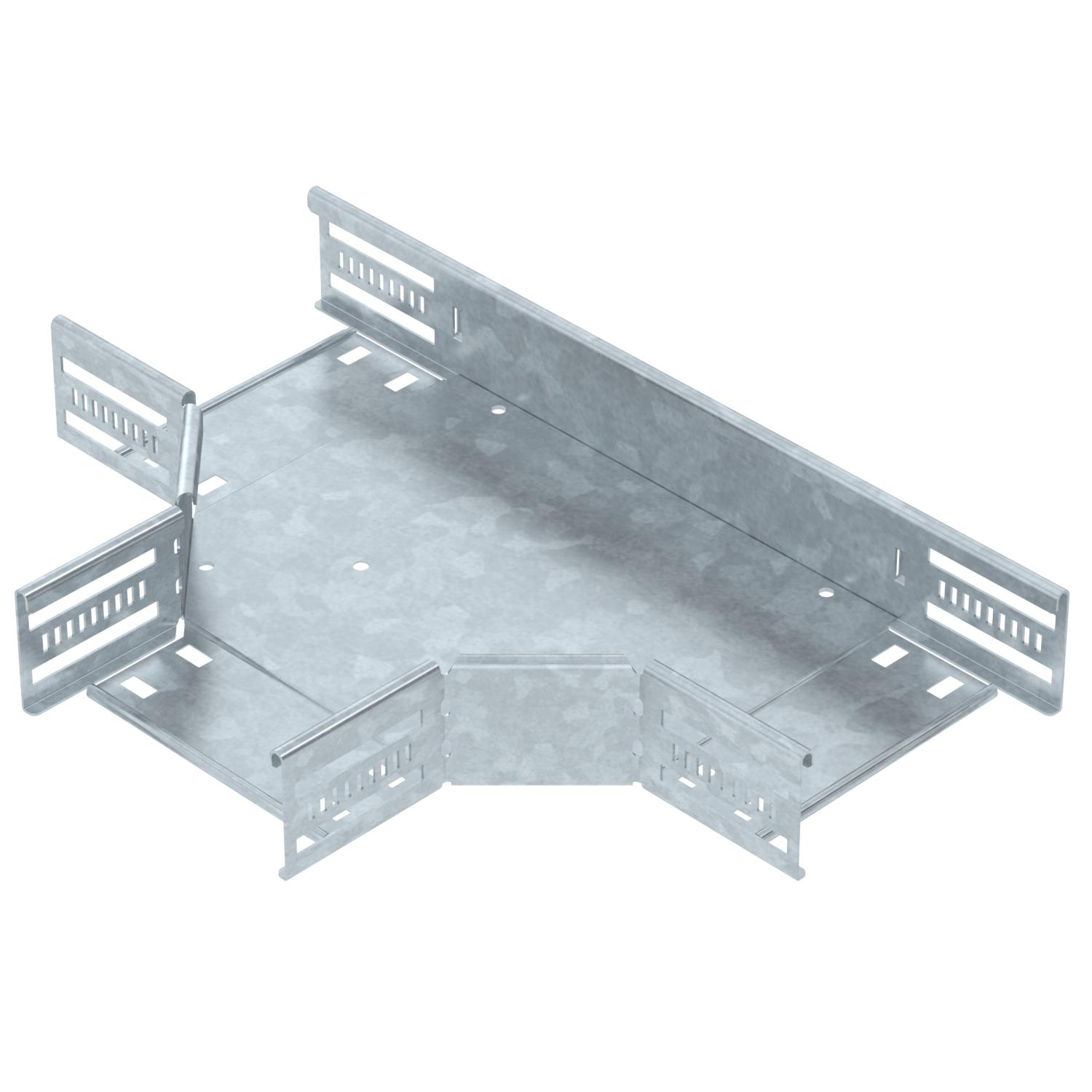

Derivação em T 60 FT
Ref. 6038132 | EAN 4012197347345
- Descrição do produto
-
Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

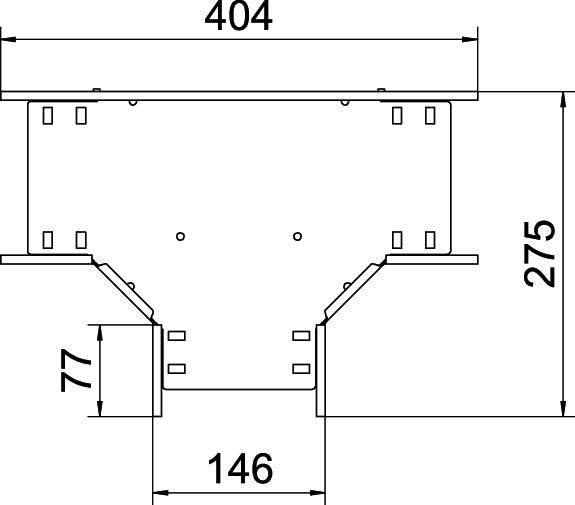

Aço inoxidável, decapado não Altura 60 mm Cor zinco Dimensão 60x150 Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti sim Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 150 mm Largura da bifuração 150 mm Material Aço Medida B 150 mm Modelo Tê horizontal Número recomendado de parafusos 15 St. Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T DD
RTD 150 DD 6038642 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
