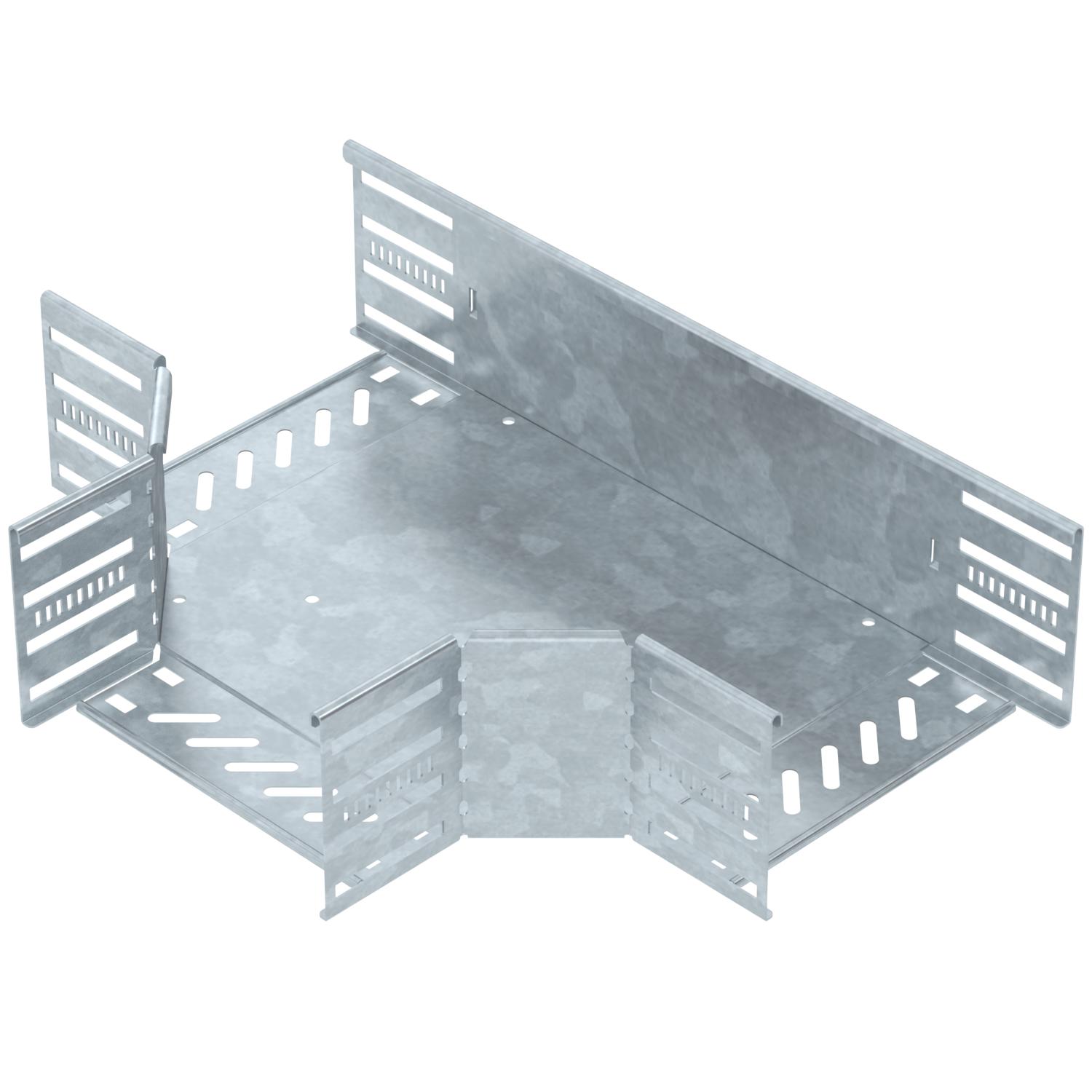

Derivação em T 110 FT 200 | Aço | Galvanizado por imersão a quente após maquinação

Derivação em T 110 FT

Ref. 6038324 | EAN 4012197347765

Ref. / Tipo

Largura

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Derivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Cor	zinco
Dimensão	110x200
Espessura da travessa	1,25 mm
Espessura das chapas	0,8 mm
Funktionsgaranti	não
Gama de temperaturas de aplicação máx.	120 °C
Gama de temperaturas de aplicação mín.	-20 °C
Largura	200 mm

Largura da bifuração	200 mm
Material	Aço
Medida B	200 mm
Modelo	Tê horizontal
Número recomendado de parafusos	30 St.
Representação de orifícios NATO	não
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado/fixado
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RT 110 FT	100 mm	Aço	Galvanizado por imersão a quente após maquinação	6038320	Unidade	1 Unidade
RT 115 FT	150 mm	Aço	Galvanizado por imersão a quente após maquinação	6038322	Unidade	1 Unidade
RT 120 FT	200 mm	Aço	Galvanizado por imersão a quente após maquinação	6038324	Unidade	1 Unidade
RT 130 FT	300 mm	Aço	Galvanizado por imersão a quente após maquinação	6038326	Unidade	1 Unidade
RT 140 FT	400 mm	Aço	Galvanizado por imersão a quente após maquinação	6038328	Unidade	1 Unidade
RT 150 FT	500 mm	Aço	Galvanizado por imersão a quente após maquinação	6038330	Unidade	1 Unidade
RT 160 FT	600 mm	Aço	Galvanizado por imersão a quente após maquinação	6038332	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

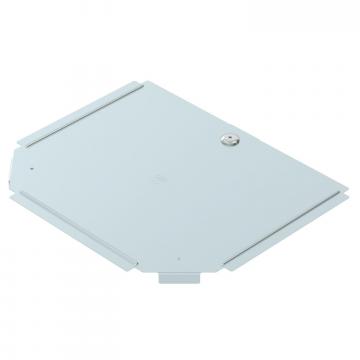

Tampa para derivação em T DD	RTD 200 DD	6038644	Unidade	1 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo duplo para montagem de encaixe A2	DOP A2	6035998	Unidade	10 Unidade
Parafuso de cabeça boleada com porca combinada F	FRSB 6x12 F	6406122	Unidade	100 Unidade
