Derivação em T 110 FT
Ref. 6038322 | EAN 4012197347734
- Descrição do produto
-

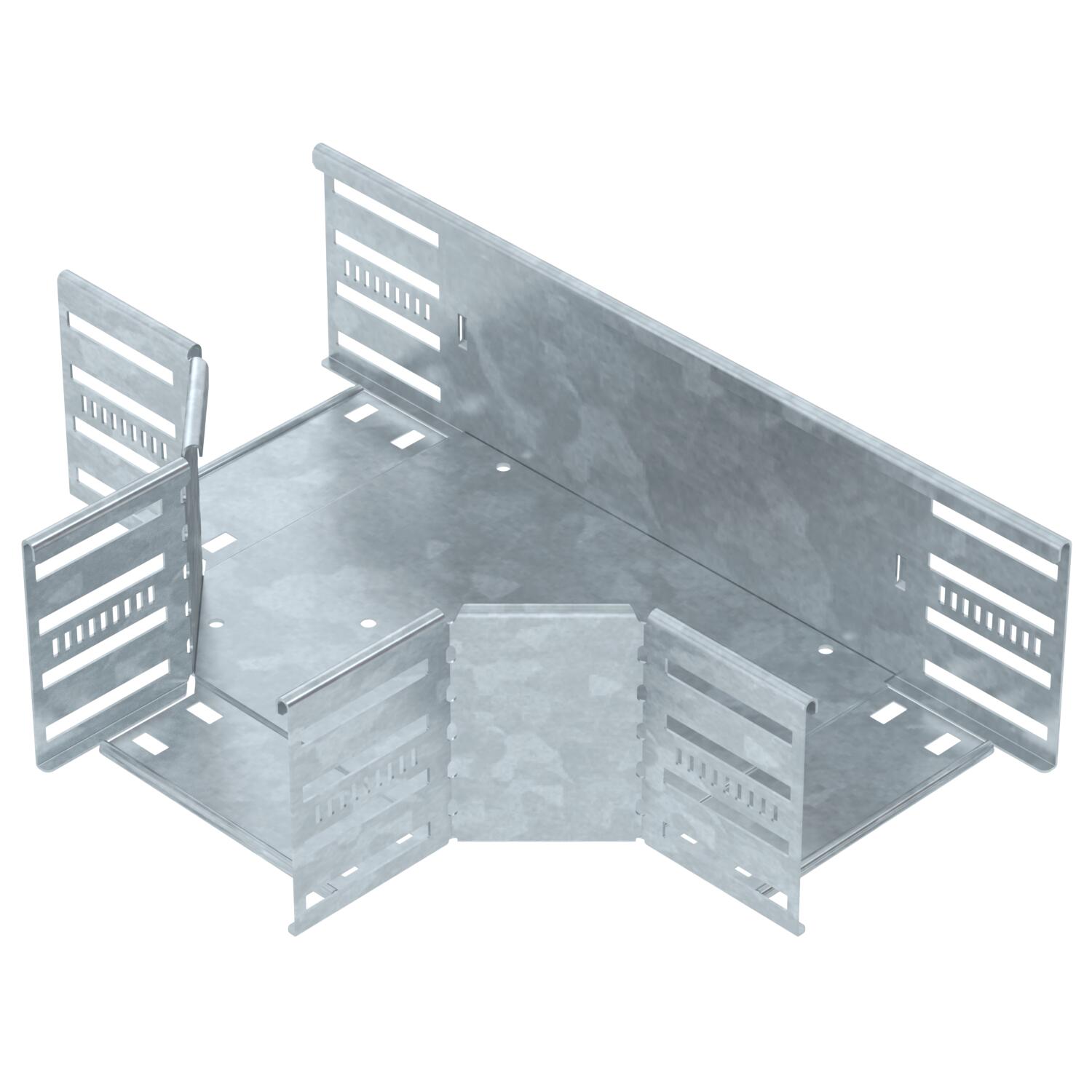

Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 110 mm Cor zinco Dimensão 110x150 Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 150 mm Largura da bifuração 150 mm Material Aço Medida B 150 mm Modelo Tê horizontal Número recomendado de parafusos 27 St. Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T DD
RTD 150 DD 6038642 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RT 115 FT / 6038322 , 0.20MB , pdfDeclaração de conformidade UE RT 115 FT / 6038322 , 0.18MB , pdfDeclaração de Conformidade do Reino Unido RT 115 FT / 6038322 , 0.14MB , pdfREACH Declaração de conformidade RT 115 FT / 6038322 , 0.12MB , pdfRoHS Declaração de conformidade RT 115 FT / 6038322 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.02MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
