Derivação em T 110 FS

Ref. 6038304 | EAN 4012197347079

Aço
galvanizado pelo método Sendzimir
Descrição do produto
Descrição do produto

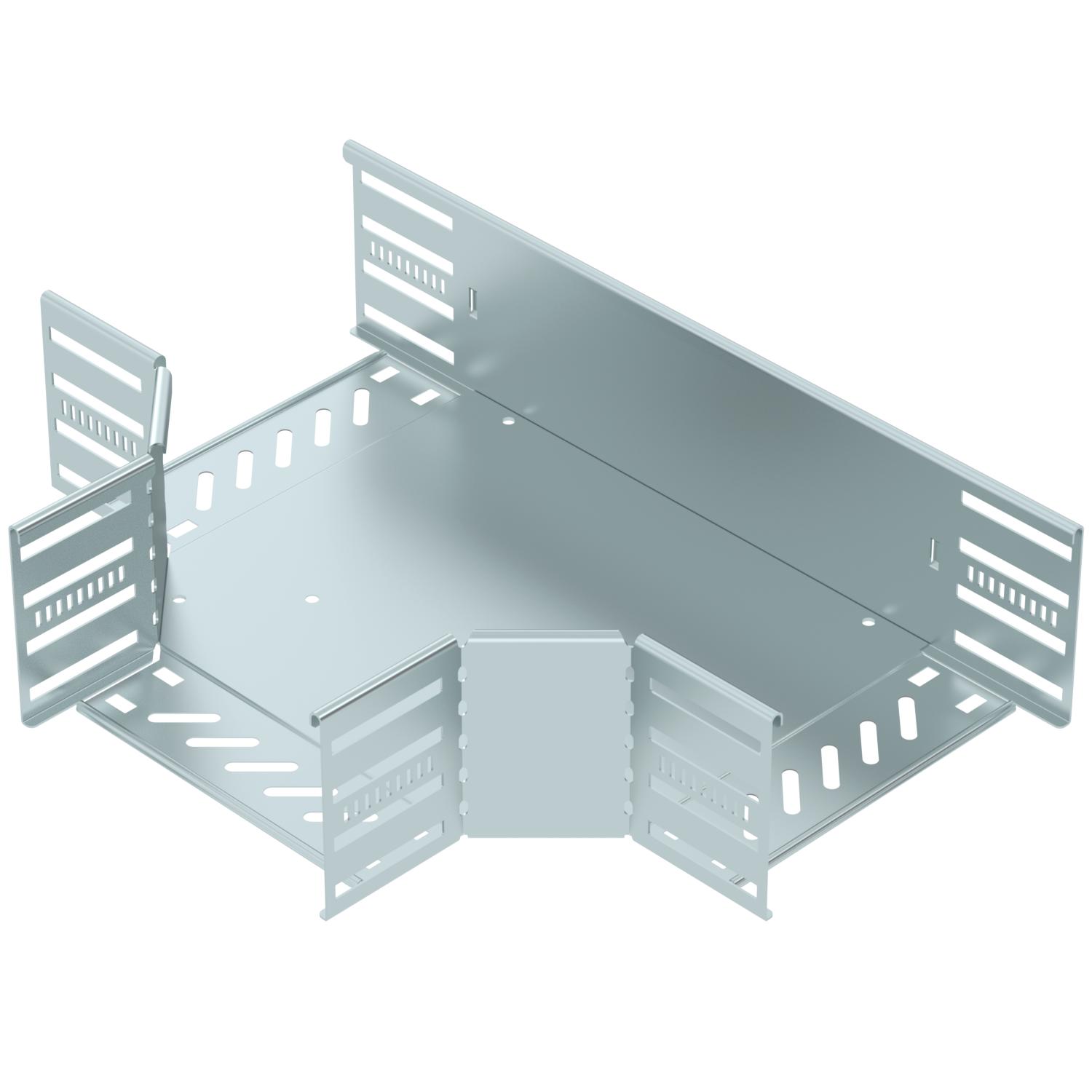

Derivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 110 mm
Cor zinco

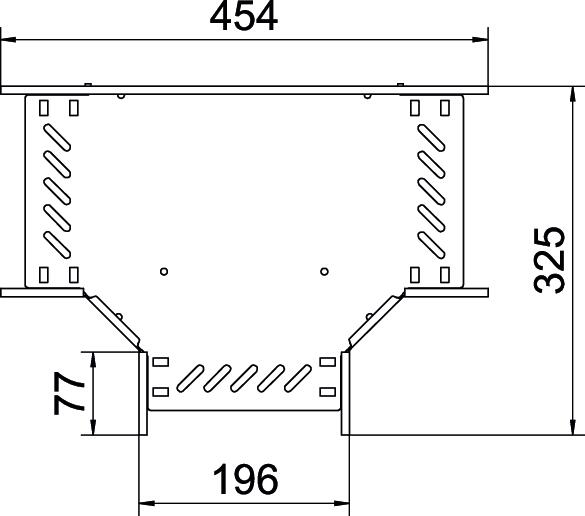

Dimensão 110x200
Espessura da travessa 1,25 mm
Espessura das chapas 0,8 mm
Funktionsgaranti não
Gama de temperaturas de aplicação máx. 120 °C
Gama de temperaturas de aplicação mín. -20 °C
Largura 200 mm
Largura da bifuração 200 mm
Material Aço
Medida B 200 mm
Modelo Tê horizontal
Número recomendado de parafusos 30 St.
Representação de orifícios NATO não
Superfície galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos aparafusado/fixado
Versão conector União integrada
Versão para grandes cargas não
Todos os tipos

Todos os tipos

Tipo Largura Material Superfície Ref. Quantidade Qte. minima fornec.
RT 110 FS 100 mm Aço galvanizado pelo método Sendzimir 6038300
1 Unidade
RT 115 FS 150 mm Aço galvanizado pelo método Sendzimir 6038302
1 Unidade
RT 120 FS 200 mm Aço galvanizado pelo método Sendzimir 6038304
1 Unidade
RT 130 FS 300 mm Aço galvanizado pelo método Sendzimir 6038306
1 Unidade
RT 140 FS 400 mm Aço galvanizado pelo método Sendzimir 6038308
1 Unidade
RT 150 FS 500 mm Aço galvanizado pelo método Sendzimir 6038310
1 Unidade
RT 160 FS 600 mm Aço galvanizado pelo método Sendzimir 6038312
1 Unidade
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T FS Tampa para derivação em T FS RTD 200 FS 6038604
1 Unidade

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2 Grampo duplo para montagem de encaixe A2 DOP A2 6035998
10 Unidade
