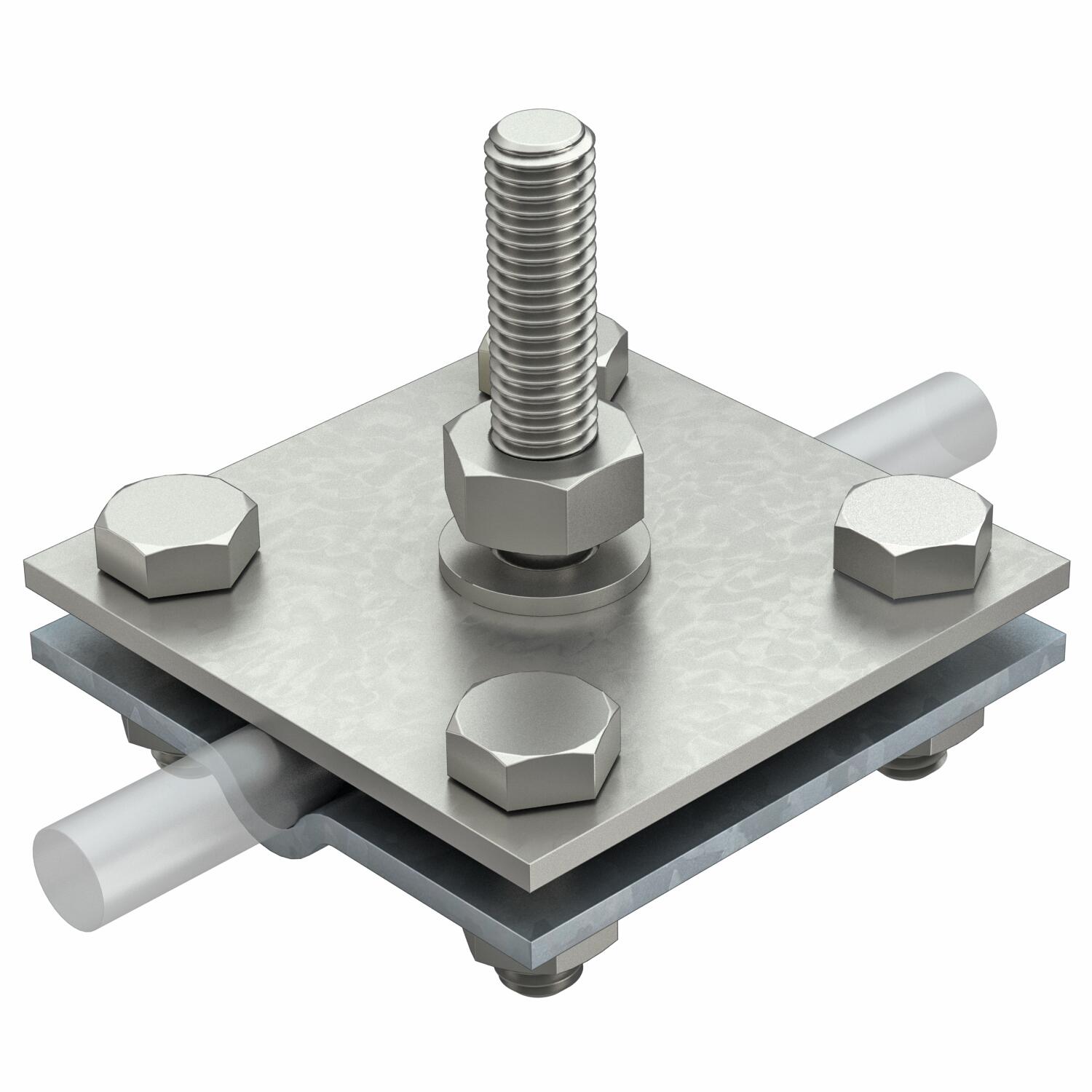

Cruzeta para condutores planos e redondos com parafusos sextavados M10x45
Ref. 5312657 | EAN 4012196454563
- Descrição do produto
-
Descrição do produto
• Corresponde aos requisitos conforme a VDE 0185-305-3 (IEC/ EN 62305-3)
• Ajuste: Rd 8-10 x FL 30
• Montada com 4 parafusos sextavados M8 x 25 e 4 porcas sextavadas M8
-
- Dados técnicos
-
Dados técnicos
Ajuste Rd 8-10/FL30 mm Apropriado para conector Cabo de terras Rd 8-10 / Fita metálica Fl 30 Capacidade de carga da corrente de raio H/100 kA Corrente de curto-circuito (50HZ)(1s;≤300°C) 4,2 Dimensão 8-10mm Material Aço inoxidável, livre de ferrugem 1.4301 Placa intermédia não Superfície Galvanizado a quente após maquinação / aço, inoxidável 1.4301 Tipo de conector Cruzeta Tipo de parafuso de fixação Parafuso sextavado Dimensões

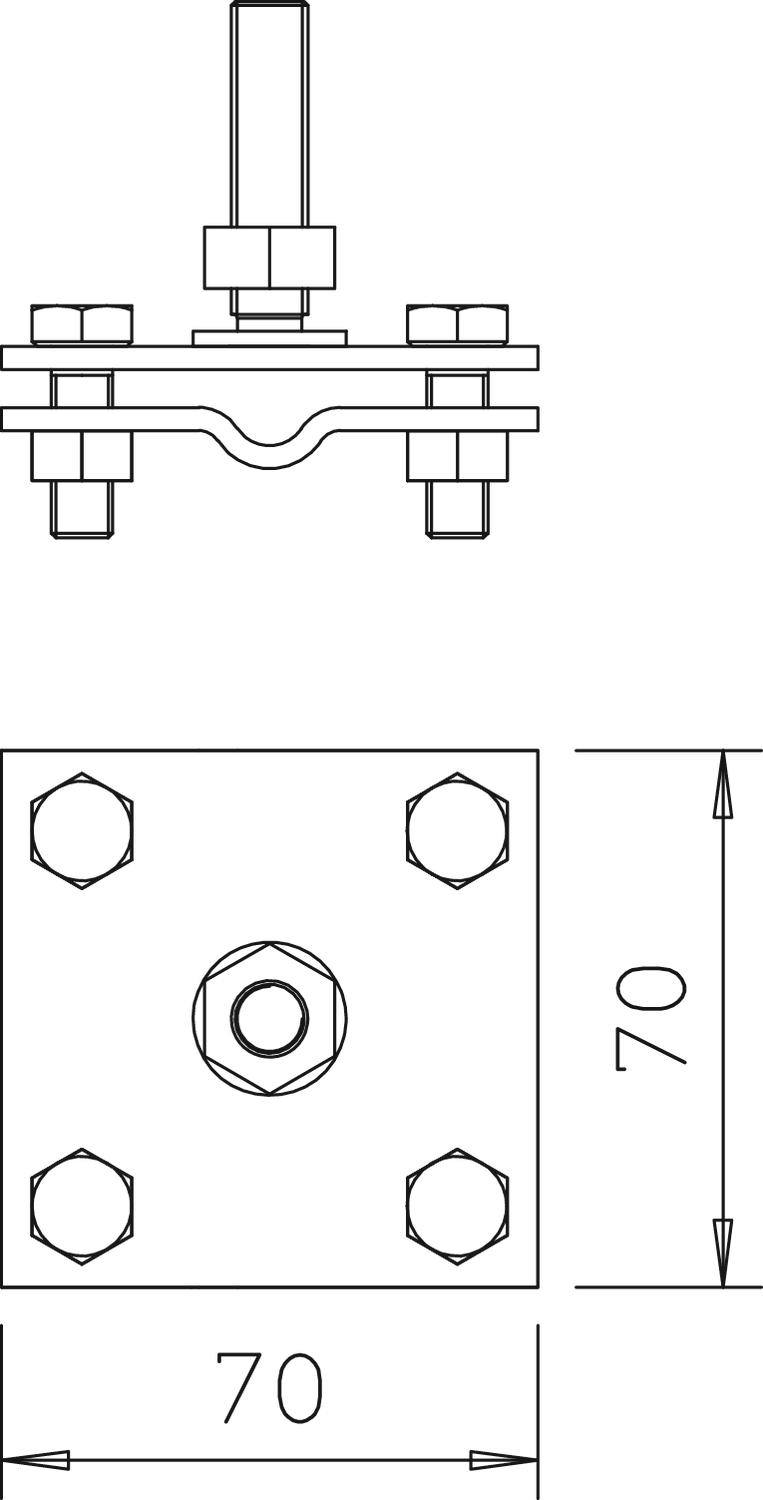

Altura 55 mm Comprimento 70 mm Largura 70 mm Medida A 70 mm Medida B 70 mm - Todos os tipos
- Downloads
-
Ficha técnica 252 GB 10x45 / 5312657 , 0.20MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfNotas explicativas Notas explicativas, sistemas de ligação à terra , 2.10MB , pdfCertificado de verificação Cruzeta para condutores planos e redondos com parafusos sextavados M10x45 , 0.09MB , pdfInstruções de montagem Instruções de montagem e de instalação Conectores em cruz , 2.00MB , pdf
