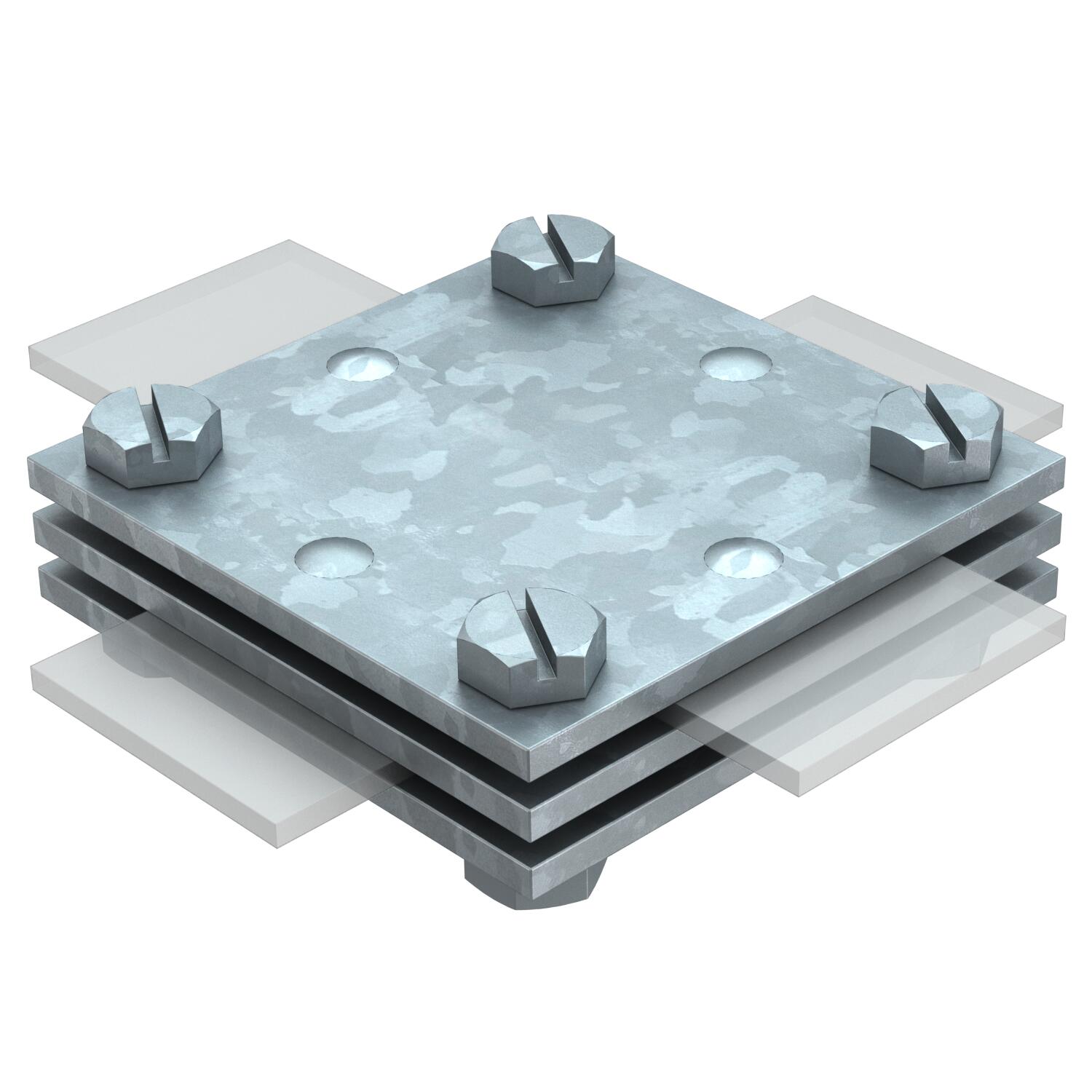

Cruzeta DIN para condutor plano com placa intermédia
Ref. 5314623 | EAN 4012195419358
- Descrição do produto
-
Descrição do produto
• Corresponde aos requisitos conforme a VDE 0185-305-3 (IEC/ EN 62305-3)
• Ajuste: máx. FL 30 x FL 30 ou máx. FL 40 x FL 40
• Com placa intermédia
• Montada com 4 parafusos sextavados M8 x 25 e 4 porcas sextavadas M8
-
- Dados técnicos
-
Dados técnicos

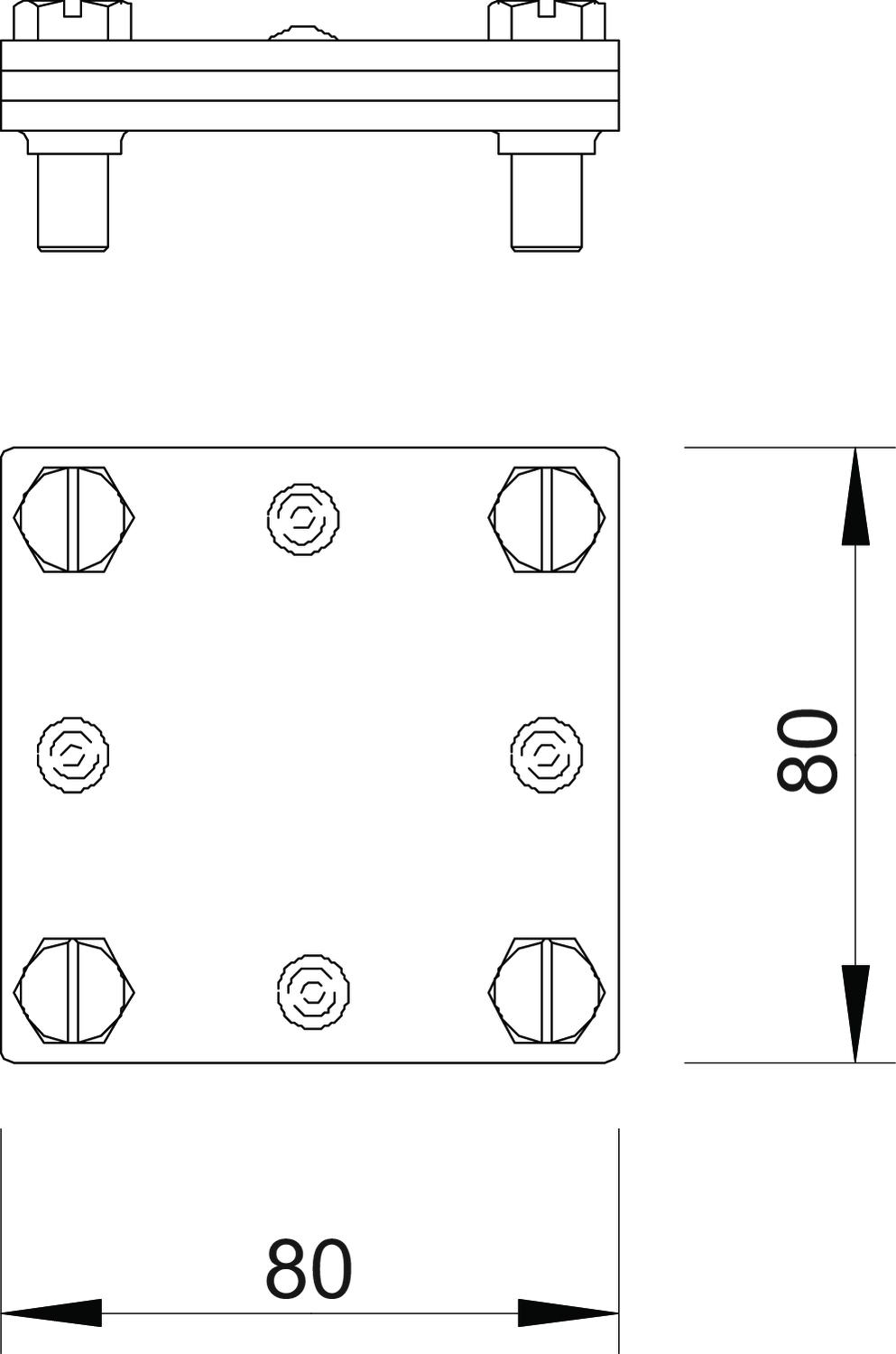

Ajuste max. FL40 mm Apropriado para conector Fita metálica Fl 40 / Fl 40 Capacidade de carga da corrente de raio H/100 kA Dimensão 40mm Material Aço Medida A 80 mm Medida B 80 mm Placa intermédia sim Superfície Galvanizado por imersão a quente após maquinação Tipo de conector Cruzeta Tipo de parafuso de fixação Parafuso sextavado - Todos os tipos
- Downloads
-
Ficha técnica 256 DIN 40 FT / 5314623 , 0.18MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfNotas explicativas Notas explicativas, sistemas de ligação à terra , 2.10MB , pdfREACH Declaração de conformidade 256 DIN 40 FT / 5314623 , 0.27MB , pdfRoHS Declaração de conformidade 256 DIN 40 FT / 5314623 , 0.12MB , pdfInstruções de montagem Instruções de montagem e de instalação Conectores em cruz , 2.00MB , pdf
