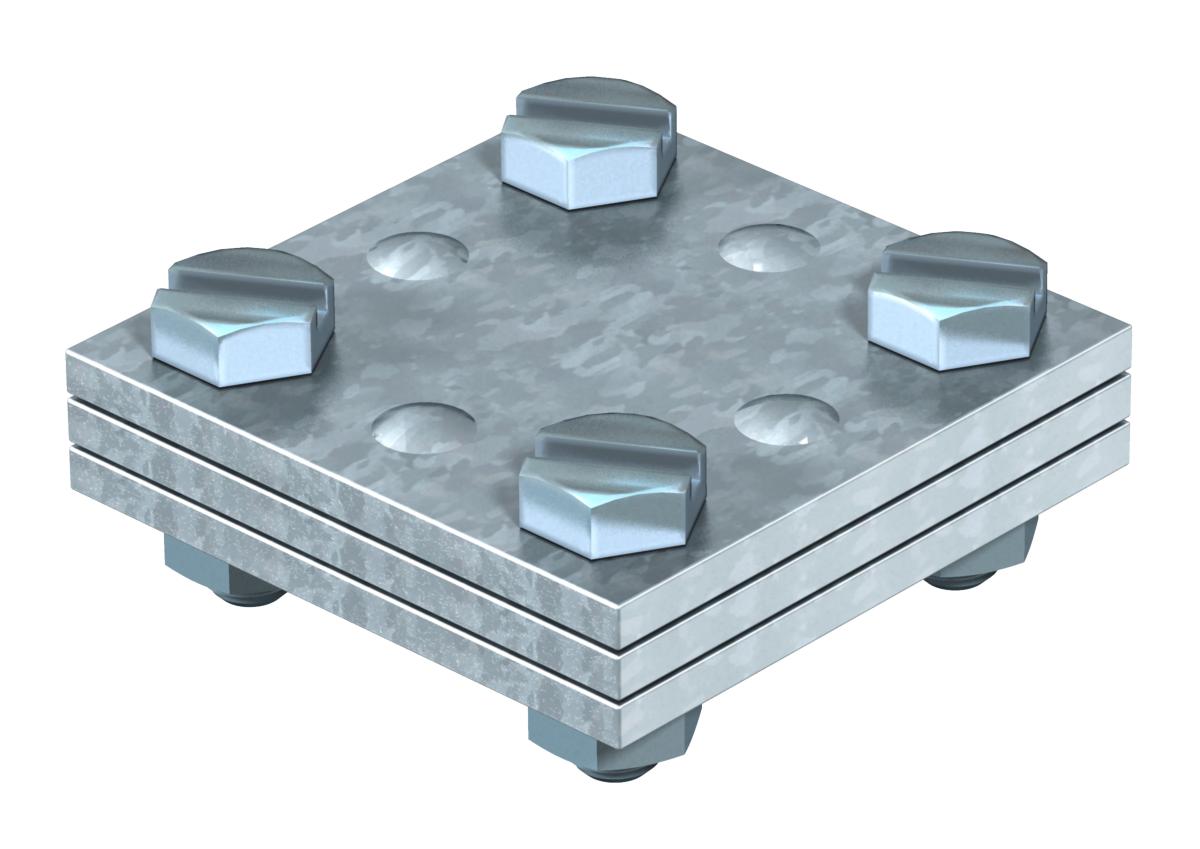

Cruzeta DIN para condutor plano com placa intermédia
Ref. 5314615 | EAN 4012195419297
- Descrição do produto
-
Descrição do produto
• Corresponde aos requisitos conforme a VDE 0185-305-3 (IEC/ EN 62305-3)

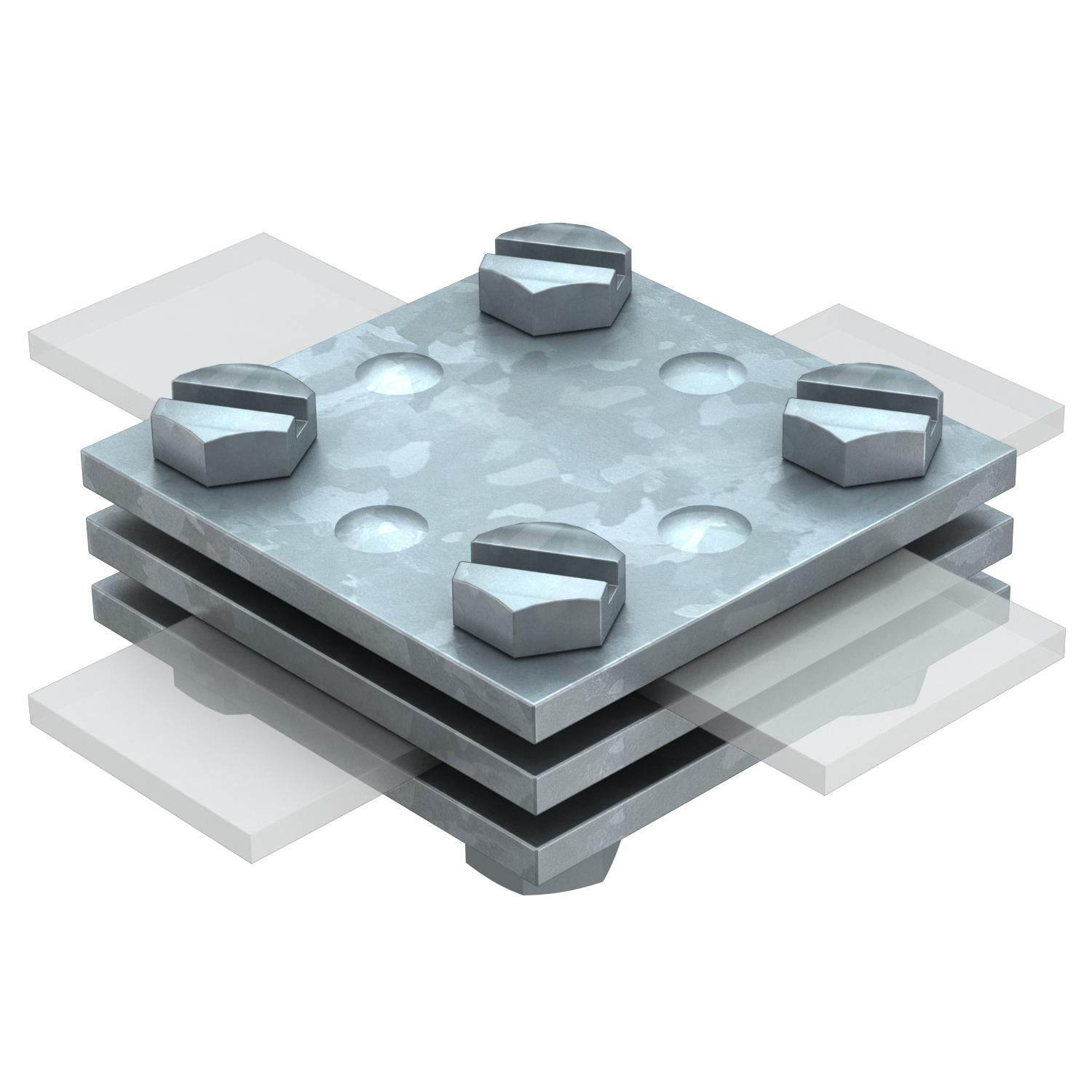

• Ajuste: máx. FL 30 x FL 30 ou máx. FL 40 x FL 40
• Com placa intermédia
• Montada com 4 parafusos sextavados M8 x 25 e 4 porcas sextavadas M8
-
- Dados técnicos
-
Dados técnicos

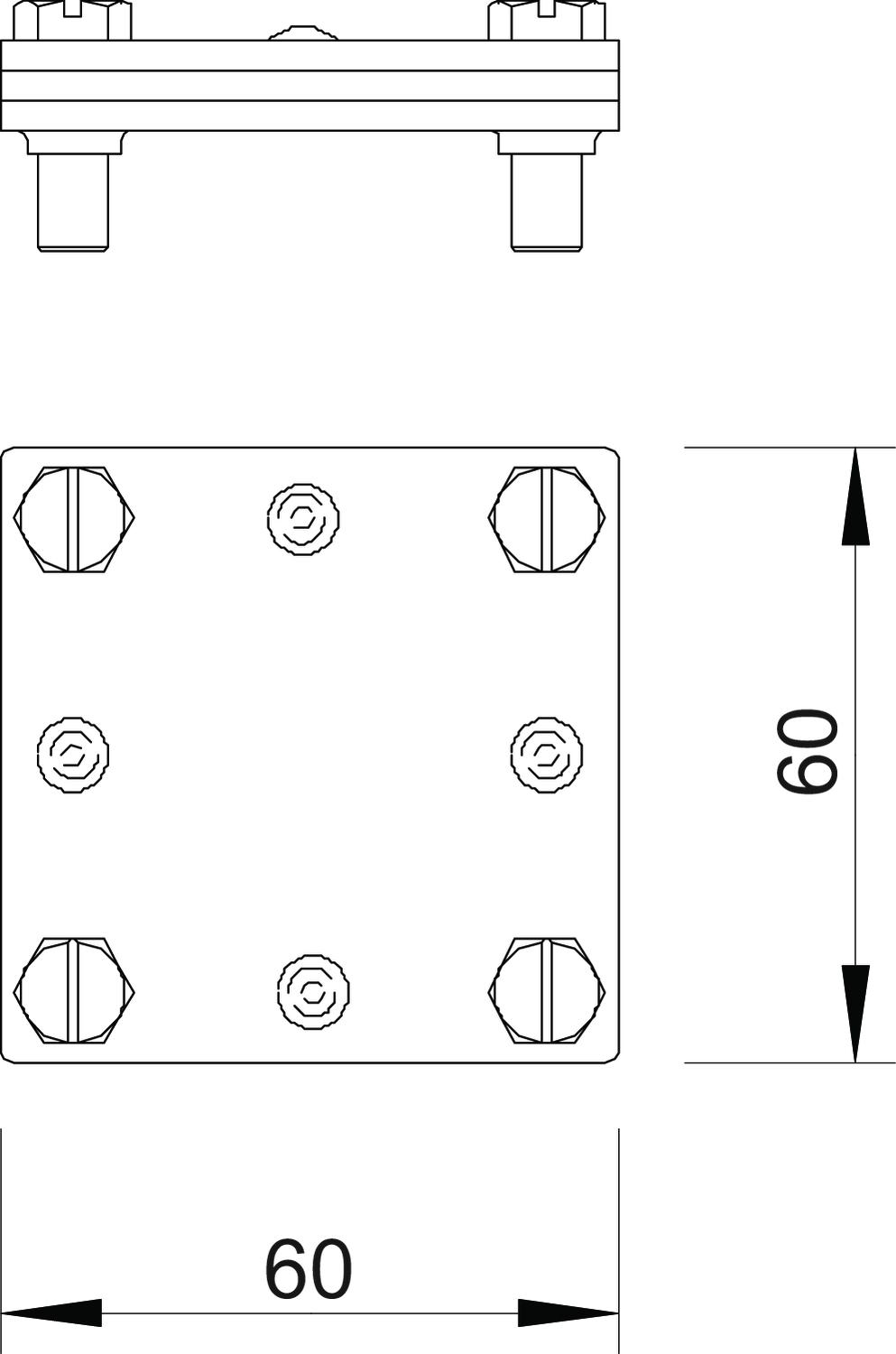

Ajuste max. FL30 mm Apropriado para conector Fita metálica Fl 30 / Fl 30 Capacidade de carga da corrente de raio H/100 kA Dimensão 30mm Material Aço Medida A 60 mm Medida B 60 mm Placa intermédia sim Superfície Galvanizado por imersão a quente após maquinação Tipo de conector Cruzeta Tipo de parafuso de fixação Parafuso sextavado - Todos os tipos
