Cruzeta 110 FS
Ref. 7027355 | EAN 4012197338879
- Descrição do produto
-
Descrição do produto
Cruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

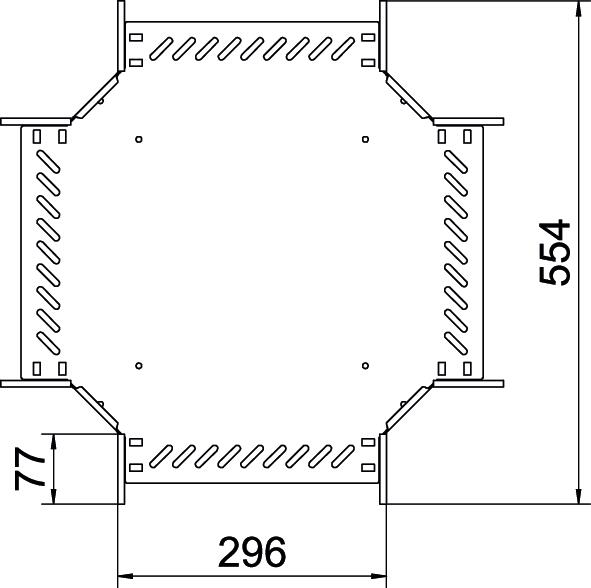

Aço inoxidável, decapado não Altura 110 mm Cor zinco Dimensão 110x300 Espessura da base 1 mm Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 300 mm Material Aço Medida B 300 mm Medida R 50 mm Número recomendado de parafusos 44 St. Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para cruzeta FS
RKD 300 FS 7027804 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade - Downloads
-
Ficha técnica RK 130 FS / 7027355 , 0.19MB , pdfDeclaração de conformidade RK 130 FS / 7027355 , 0.18MB , pdfREACH Declaração de conformidade RK 130 FS / 7027355 , 0.12MB , pdfRoHS Declaração de conformidade RK 130 FS / 7027355 , 0.13MB , pdfInstruções de montagem Rastbare Kabelrinnensysteme Magic , 12.02MB , pdfInstruções de montagem Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
