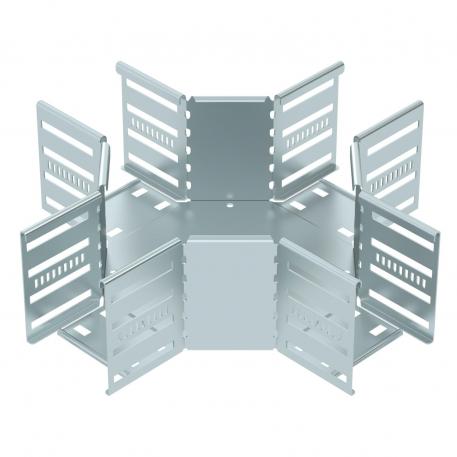

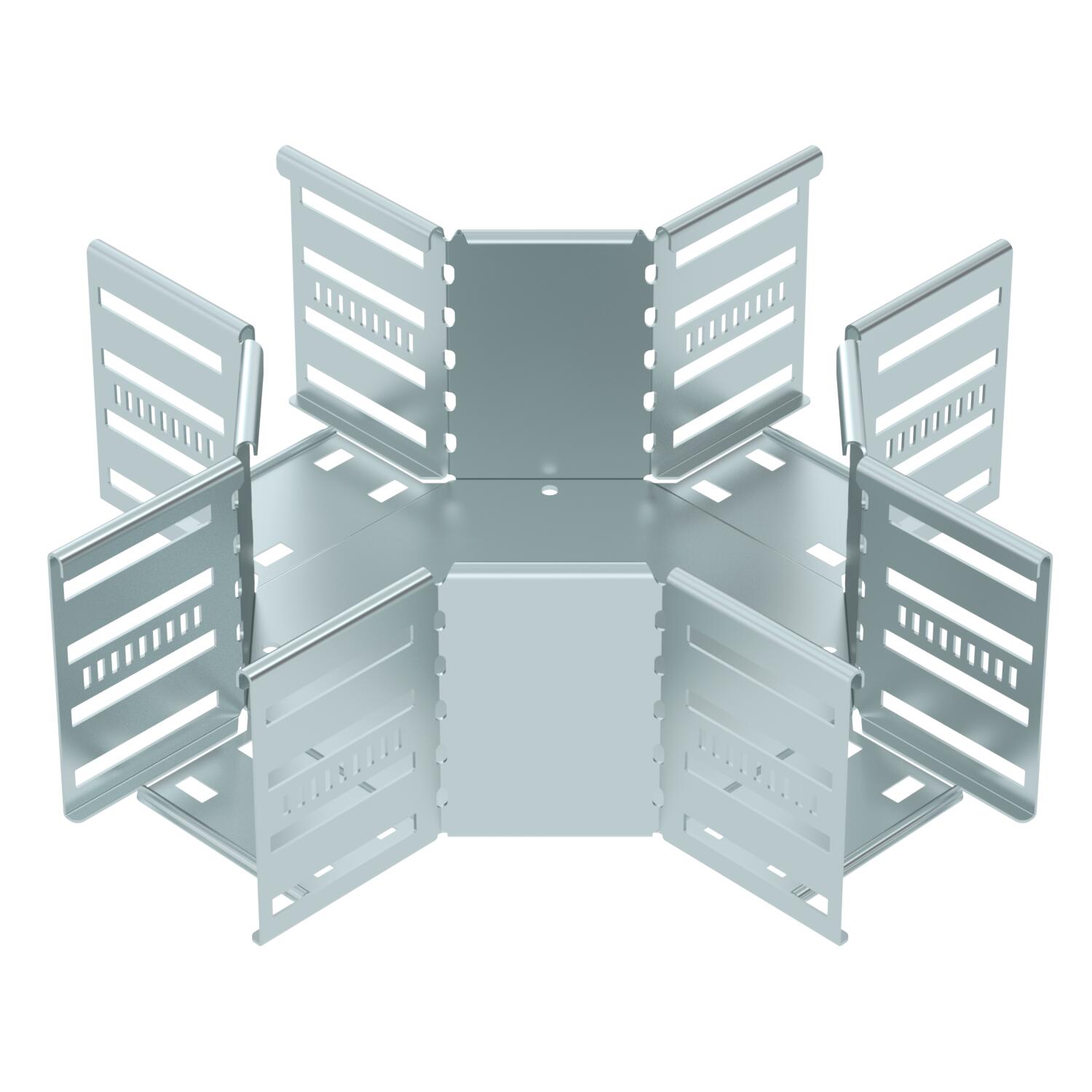

Cruzeta 110 FS
Ref. 7027351 | EAN 4012197338817
- Descrição do produto
-
Descrição do produtoCruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

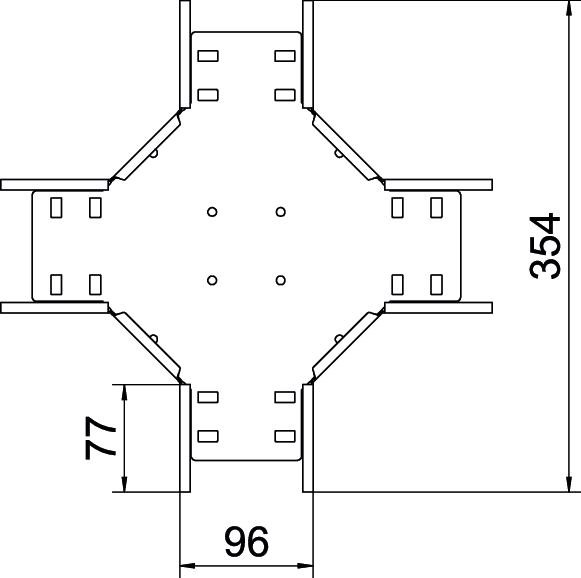

Aço inoxidável, decapado não Altura 110 mm Cor zinco Dimensão 110x100 Espessura da base 0,8 mm Espessura da travessa 1,25 mm Espessura das chapas 0,8 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 100 mm Material Aço Medida B 100 mm Medida R 50 mm Número recomendado de parafusos 36 St. Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para cruzeta FS
RKD 100 FS 7027800 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 10 Unidade - Downloads
-
Ficha técnica RK 110 FS / 7027351 , 0.23MB , pdfDeclaração de conformidade UE RK 110 FS / 7027351 , 0.18MB , pdfREACH Declaração de conformidade RK 110 FS / 7027351 , 0.12MB , pdfRoHS Declaração de conformidade RK 110 FS / 7027351 , 0.13MB , pdfInstruções de montagem Rastbare Kabelrinnensysteme Magic , 12.02MB , pdfInstruções de montagem Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
