Cotovelo, 3 vias, altura da calha 48 mm
Ref. 7400665 | EAN 4012197349776
- Descrição do produto
-
Descrição do produto

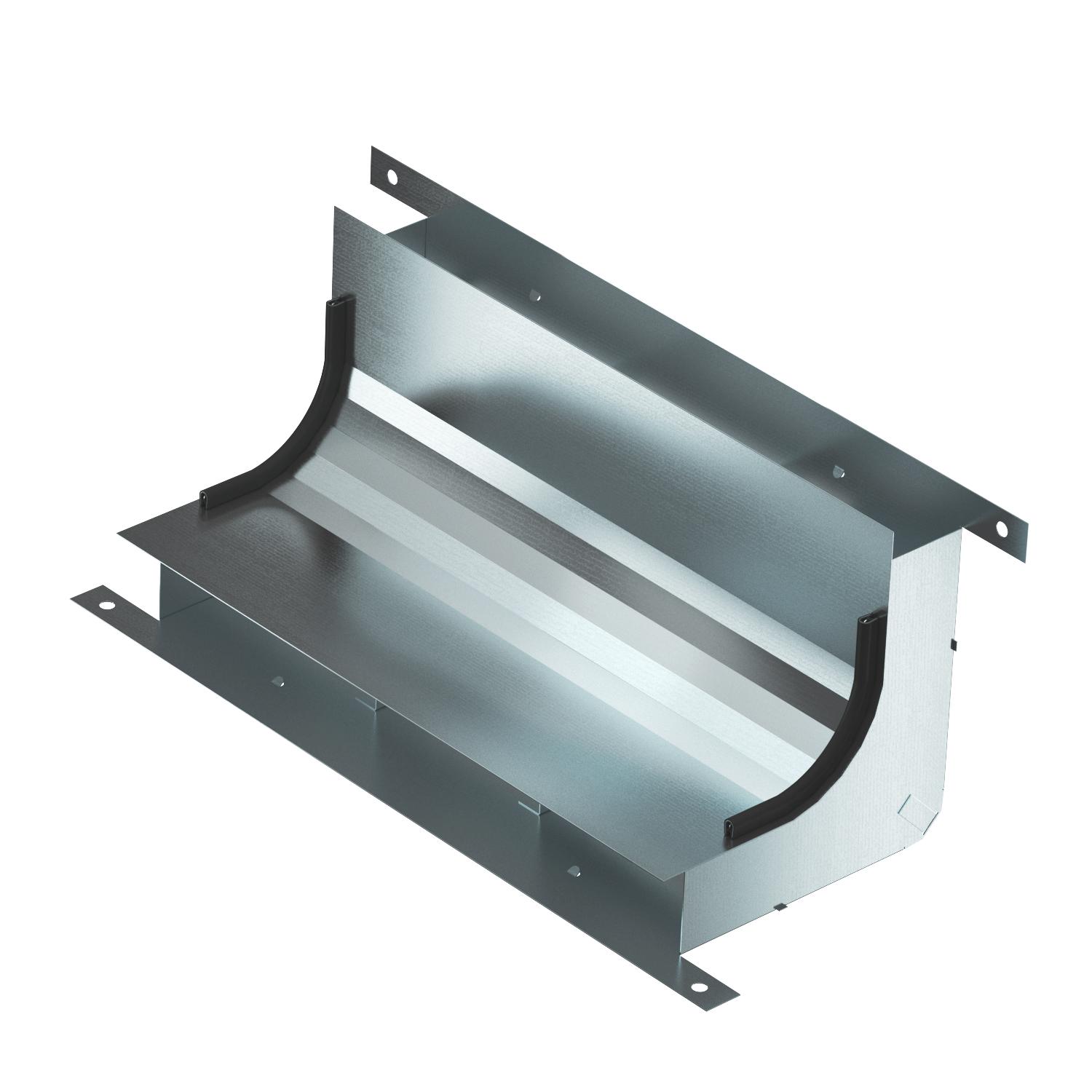

Cotovelo (2 peças) para a alteração vertical do sentido de calhas de instalação no pavimento de betonilha (remates da parede, pontos de entrada).
-
- Dados técnicos
-
Dimensões

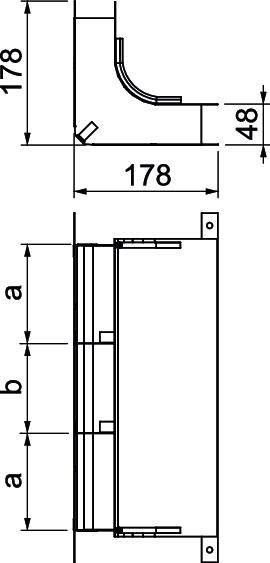

Altura 48 mm Altura da calha mín. 48 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de pavimento para betonilha sim Comprimento 178 mm Dimensão 430x177,7x177,7 Largura 350 mm Largura da calha mín. 350 mm Material Aço Medida a 120 mm Medida b 110 mm Medida h 48 mm Número de divisórias fixas 2 Número de vias 3 St. Secção transversal, calha a 5225 mm² Secção transversal, calha b 5012 mm² Superfície galvanizado pelo método Sendzimir - Todos os tipos
- Downloads
-
Ficha técnica KV3 35048-2 / 7400665 , 0.16MB , pdfDeclaração de conformidade KV3 35048-2 / 7400665 , 0.18MB , pdfInstruções de montagem Im-Beton-Kanalsystem IBK , 3.27MB , pdfInstruções de montagem EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstruções de montagem EÜK calhas de pavimento para betonilha , 10.26MB , pdf
