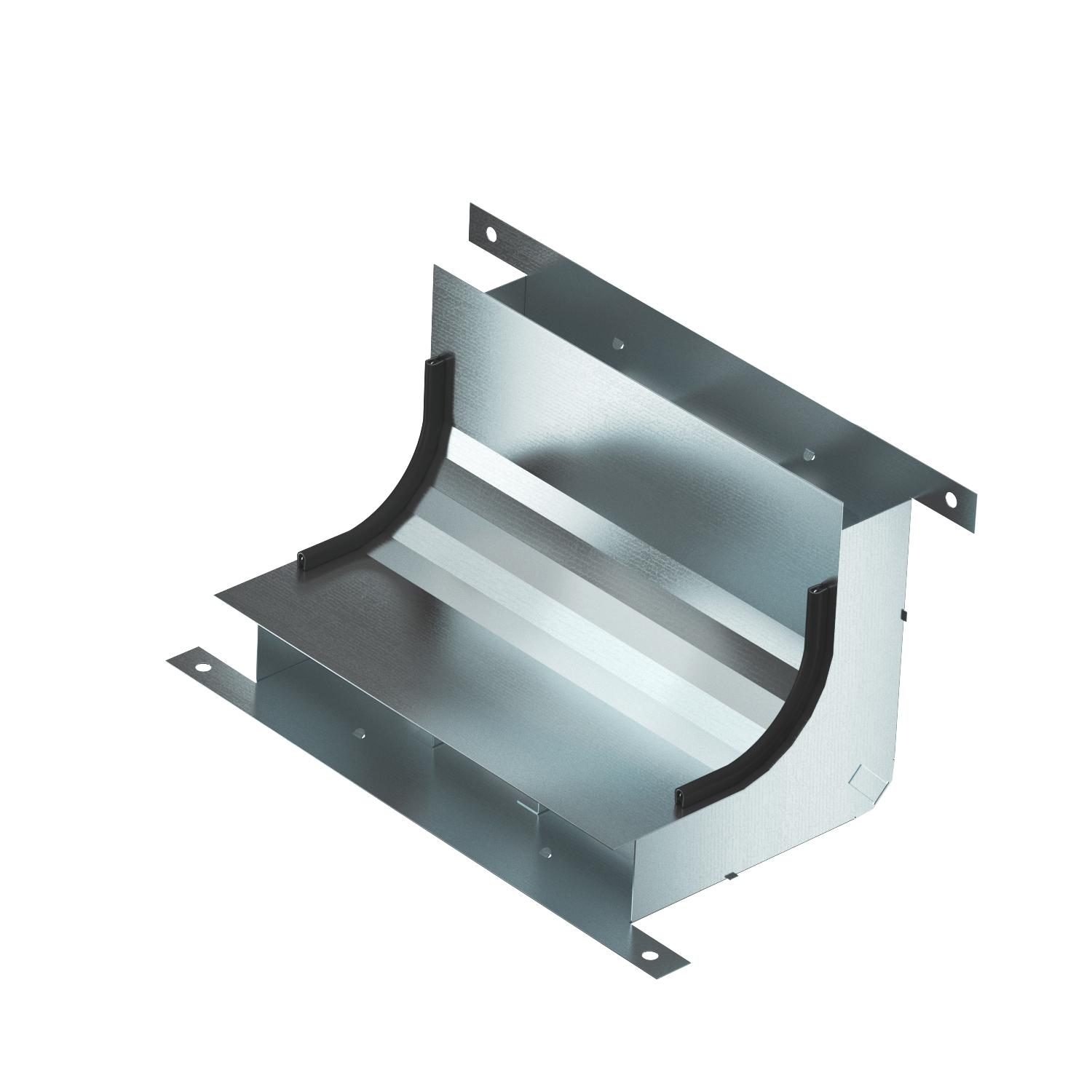

Cotovelo, 3 vias, altura da calha 48 mm
Ref. 7400653 | EAN 4012197349684
- Descrição do produto
-
Descrição do produto
Cotovelo (2 peças) para a alteração vertical do sentido de calhas de instalação no pavimento de betonilha (remates da parede, pontos de entrada).
-
- Dados técnicos
-

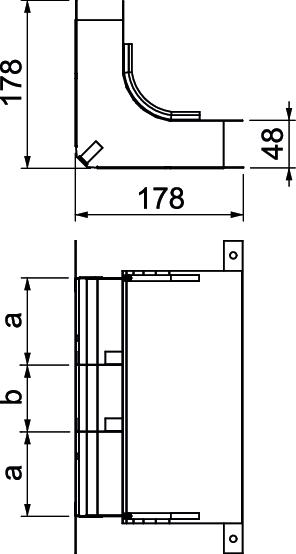

Dimensões
Altura 48 mm Altura da calha mín. 48 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de pavimento para betonilha sim Comprimento 178 mm Dimensão 330x177,7x177,7 Largura 250 mm Largura da calha mín. 250 mm Material Aço Medida a 90 mm Medida b 70 mm Medida h 48 mm Número de divisórias fixas 2 Número de vias 3 St. Secção transversal, calha a 3854 mm² Secção transversal, calha b 3184 mm² Superfície galvanizado pelo método Sendzimir - Todos os tipos
- Downloads
-
Ficha técnica KV3 25048-2 / 7400653 , 0.18MB , pdfDeclaração de conformidade KV3 25048-2 / 7400653 , 0.18MB , pdfInstruções de montagem Im-Beton-Kanalsystem IBK , 3.27MB , pdfInstruções de montagem EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstruções de montagem EÜK calhas de pavimento para betonilha , 10.26MB , pdf
