Nota: este produto está descontinuado.

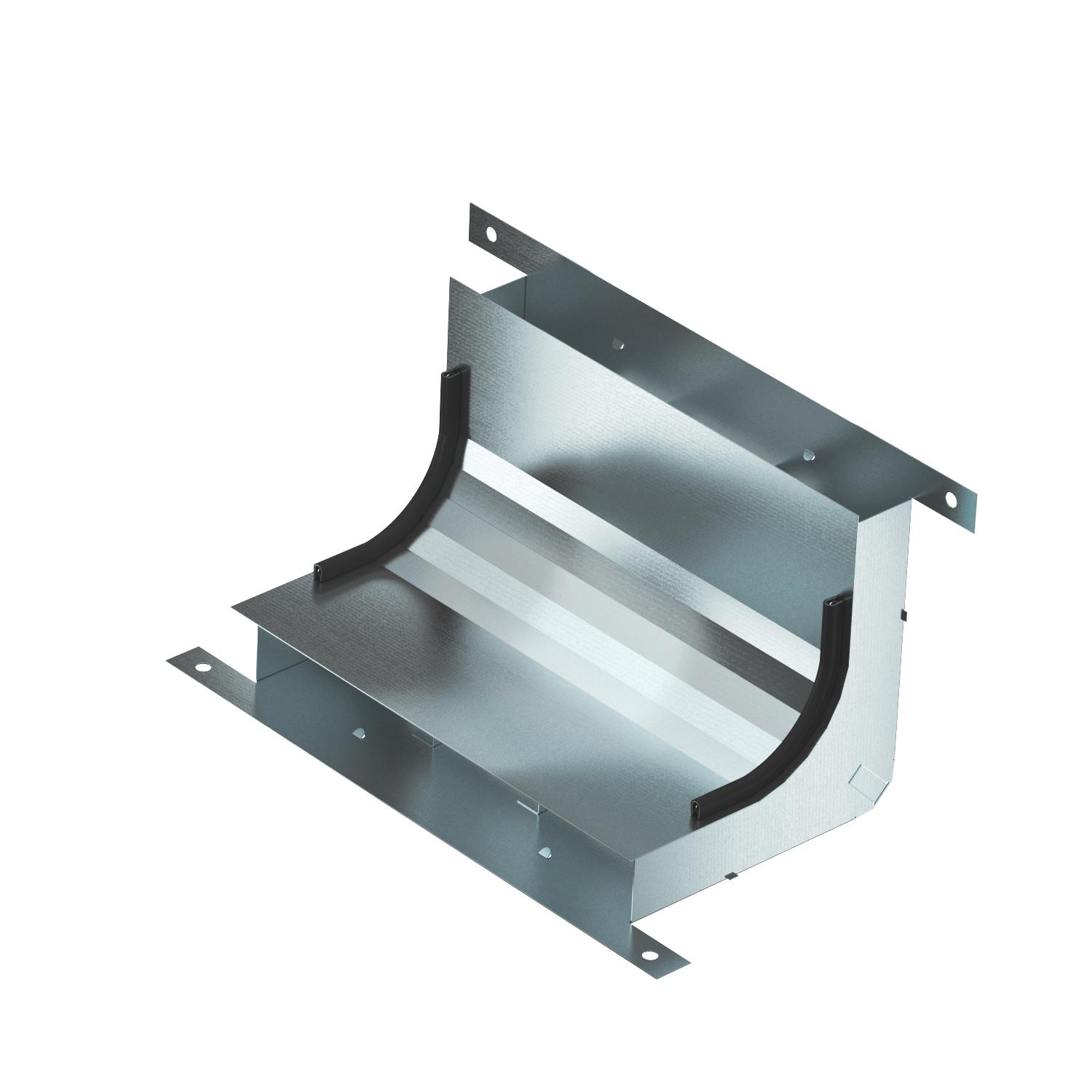

Cotovelo, 3 vias, altura da calha 38 mm
Ref. 7400650 | EAN 4012197349653
- Descrição do produto
-
Descrição do produto
Cotovelo (2 peças) para a alteração vertical do sentido de calhas de instalação no pavimento de betonilha (remates da parede, pontos de entrada).
-
- Dados técnicos
-

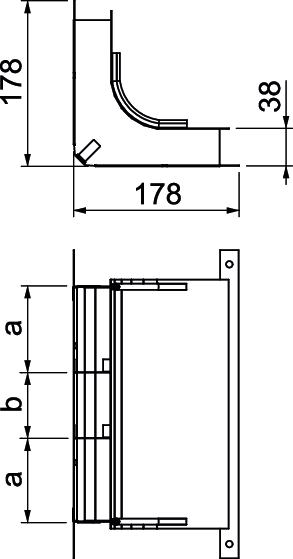

Dimensões
Altura 38 mm Altura da calha mín. 38 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de pavimento para betonilha sim Comprimento 178 mm Dimensão 330x177,7x177,7 Largura 250 mm Largura da calha mín. 250 mm Material Aço Medida a 90 mm Medida b 70 mm Medida h 38 mm Número de divisórias fixas 2 Número de vias 3 St. Secção transversal, calha a 2982 mm² Secção transversal, calha b 2496 mm² Superfície galvanizado pelo método Sendzimir - Todos os tipos
- Downloads
-
Ficha técnica KV3 25038-2 / 7400650 , 0.21MB , pdfDeclaração de conformidade KV3 25038-2 / 7400650 , 0.18MB , pdfInstruções de montagem Im-Beton-Kanalsystem IBK , 3.27MB , pdfInstruções de montagem EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstruções de montagem EÜK calhas de pavimento para betonilha , 10.26MB , pdf
