Contraplaca universal, plástico 27,5 | 6,8 | 37 | 16 | 22
morepic-1 morepic-2 video-1

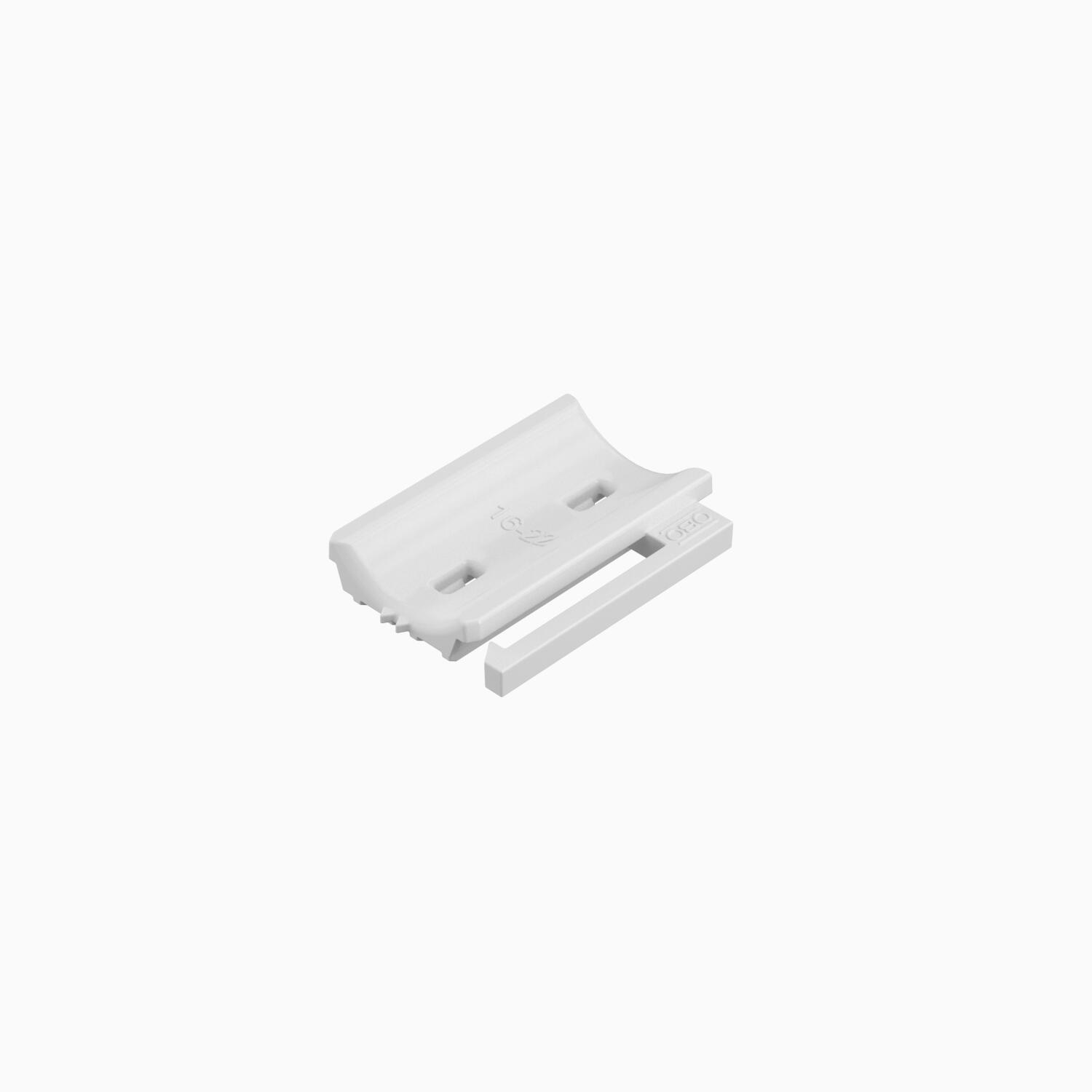

Contraplaca universal, plástico

Ref. 1198022 | EAN 4012196636167

Descrição do produto

Descrição do produto

Contraplaca universal, independentemente do perfil, para instalar pressionar na borda da abraçadeira BBS. Graças a um contorno inteligente na parte traseira, combinável com cuba dupla. Instalação posterior possível sem desmontagem da abraçadeira BBS.
  • Livre de halogéneos: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Clamp clip for flat and U-iron from 4–12 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 11-12 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 16-17 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
  • Clamp clip for angle irons with 40 mm leg length
Dados técnicos

Dados técnicos

Adequado a diâmetros de cabo máx. 22 mm
Cor cinzento claro; RAL 7035
Dimensão 16-22mm
Intervalo de aperto D máx. 22 mm
Intervalo de aperto D mín. 16 mm
Material Polipropileno

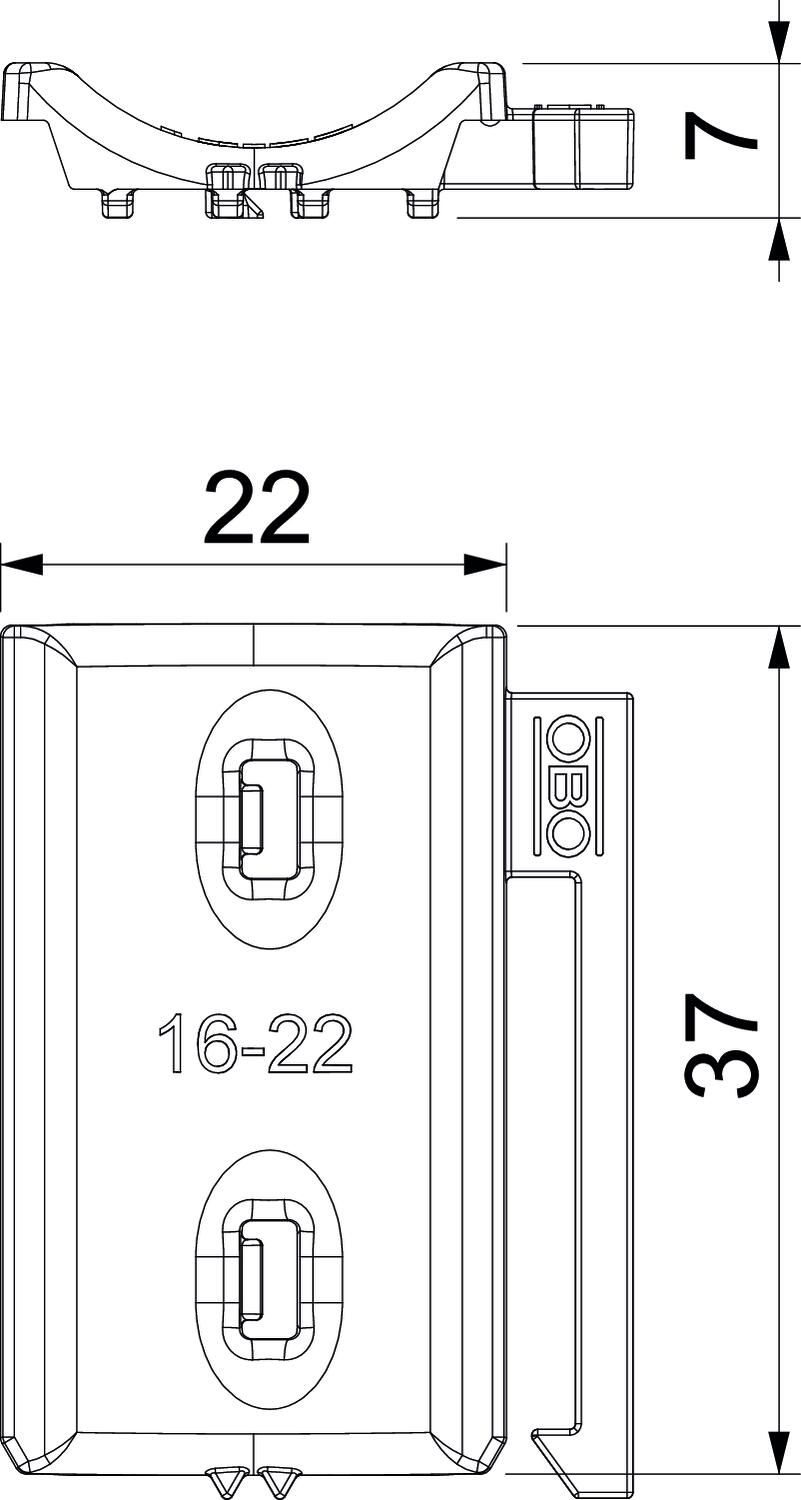

Medida B 27,5 mm
Medida H 6,8 mm
Medida L 37 mm
Versão da contra placa/abraçadeiras Contraplaca
Todos os tipos

Todos os tipos

Tipo Medida B Medida H Medida L Intervalo de aperto D mín. Intervalo de aperto D máx. Ref. Quantidade Qte. minima fornec.
2058UW 12 LGR 18,5 mm 5,8 mm 37 mm 8 mm 12 mm 1198012
100 Unidade
2058UW 16 LGR 21,5 mm 5,8 mm 37 mm 12 mm 16 mm 1198016
100 Unidade
2058UW 22 LGR 27,5 mm 6,8 mm 37 mm 16 mm 22 mm 1198022
100 Unidade
2058UW 28 LGR 33,5 mm 8,3 mm 37 mm 22 mm 28 mm 1198028
100 Unidade
2058UW 34 LGR 45,5 mm 9,8 mm 37 mm 28 mm 34 mm 1198034
100 Unidade
2058UW 40 LGR 45,5 mm 10,8 mm 37 mm 34 mm 40 mm 1198040
50 Unidade
2058UW 46 LGR 51,5 mm 11,8 mm 40 mm 40 mm 46 mm 1198046
50 Unidade
2058UW 52 LGR 57,5 mm 11,8 mm 40 mm 46 mm 52 mm 1198052
50 Unidade
2058UW 58 LGR 63,5 mm 11,8 mm 40 mm 52 mm 58 mm 1198058
50 Unidade
2058UW 64 LGR 69,5 mm 11,8 mm 40 mm 58 mm 64 mm 1198064
50 Unidade
2058UW 70 LGR 75,5 mm 12,3 mm 40 mm 64 mm 70 mm 1198070
25 Unidade
2058UW 76 LGR 81,5 mm 12,3 mm 40 mm 70 mm 76 mm 1198076
25 Unidade
2058UW 82 LGR 87,5 mm 12,3 mm 40 mm 76 mm 82 mm 1198082
25 Unidade
2058UW 90 LGR 96 mm 12,8 mm 40 mm 82 mm 90 mm 1198090
25 Unidade
2058UW 100 LGR 106 mm 12,8 mm 40 mm 90 mm 100 mm 1198100
25 Unidade
