Consola mural AWG 15 FT
Ref. 6420614 | EAN 4012196662715
- Descrição do produto
-

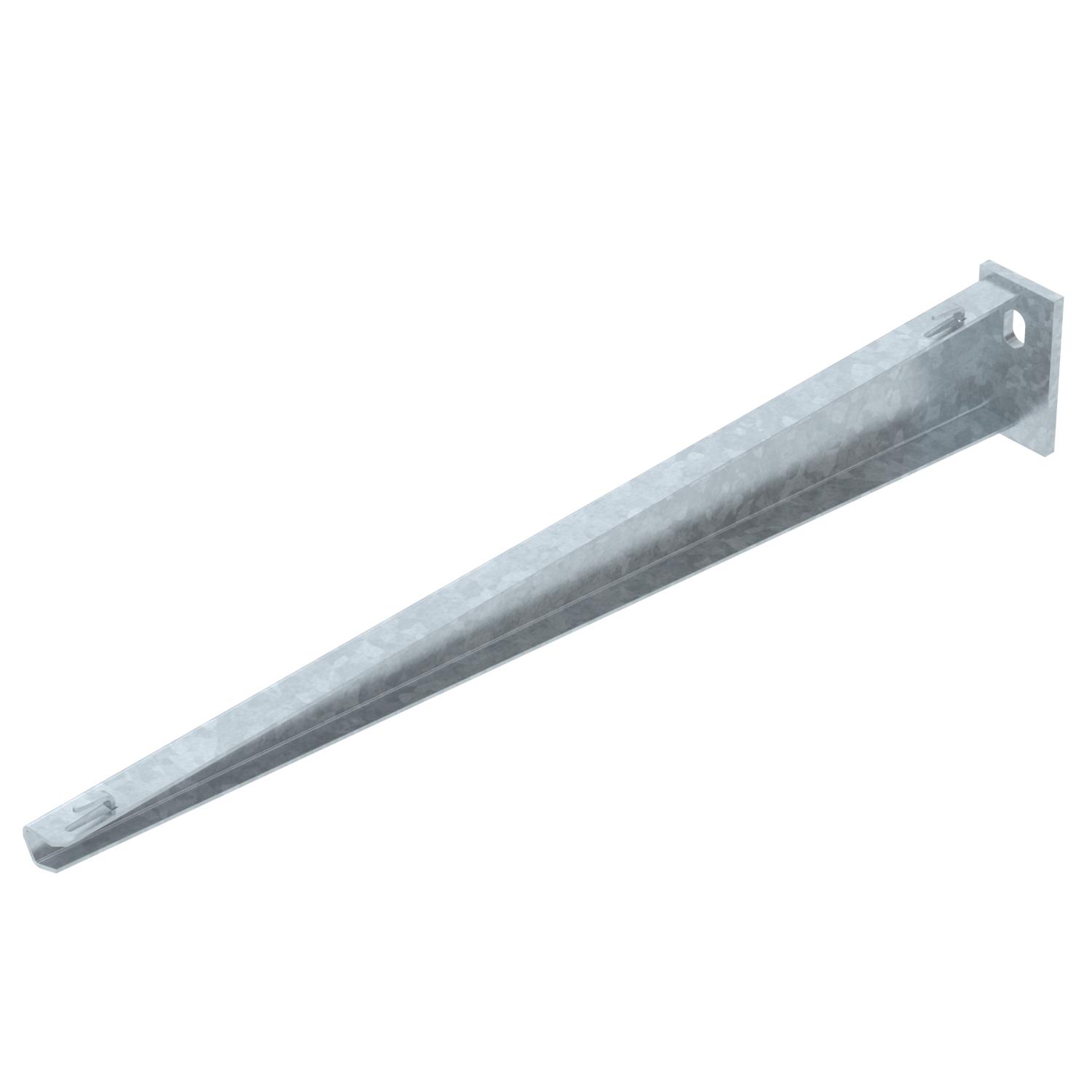

Descrição do produtoConsola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
-
- Dados técnicos
-
Dados técnicos

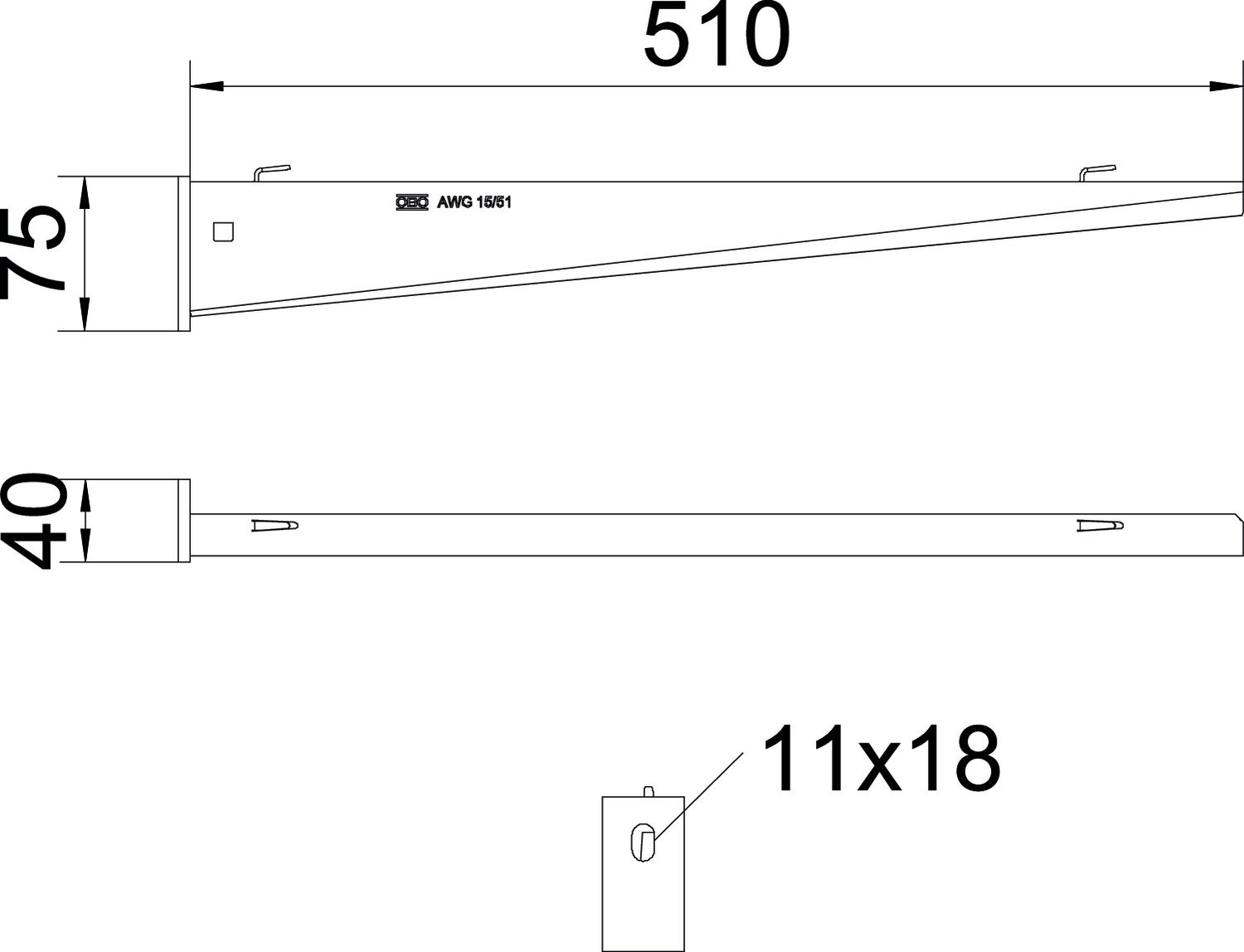

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B510mm F em kN 1,5 kN Funktionsgaranti não Largura 510 mm Material Aço Medida A 40 mm Medida B 510 mm Medida H 75 mm para largura máx. 500 mm para largura mín. 500 Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW G 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
