Consola de garra AS 55 41 | 210 | 5,5
morepic-1 morepic-2 video-1

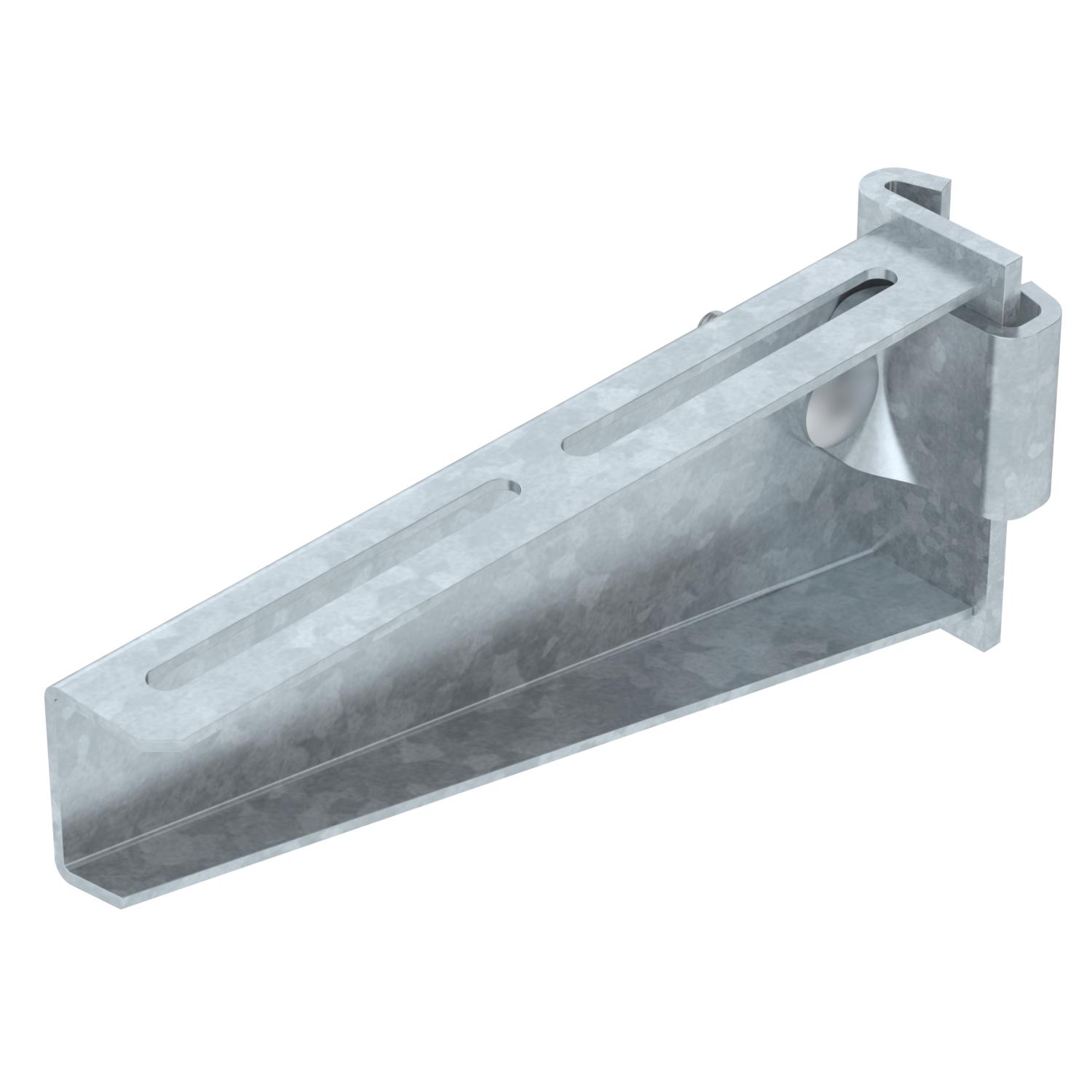

Consola de garra AS 55

Ref. 6419286 | EAN 4012195872917

41 mm
5,5 kN
Descrição do produto

Descrição do produto

Consola, versão para grandes cargas, para a fixação gradual no perfil IS 8.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Perfil I
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Dimensão B210mm
F em kN 5,5 kN
Funktionsgaranti não
Material Aço
Superfície Galvanizado por imersão a quente após maquinação
Versão Consola mural

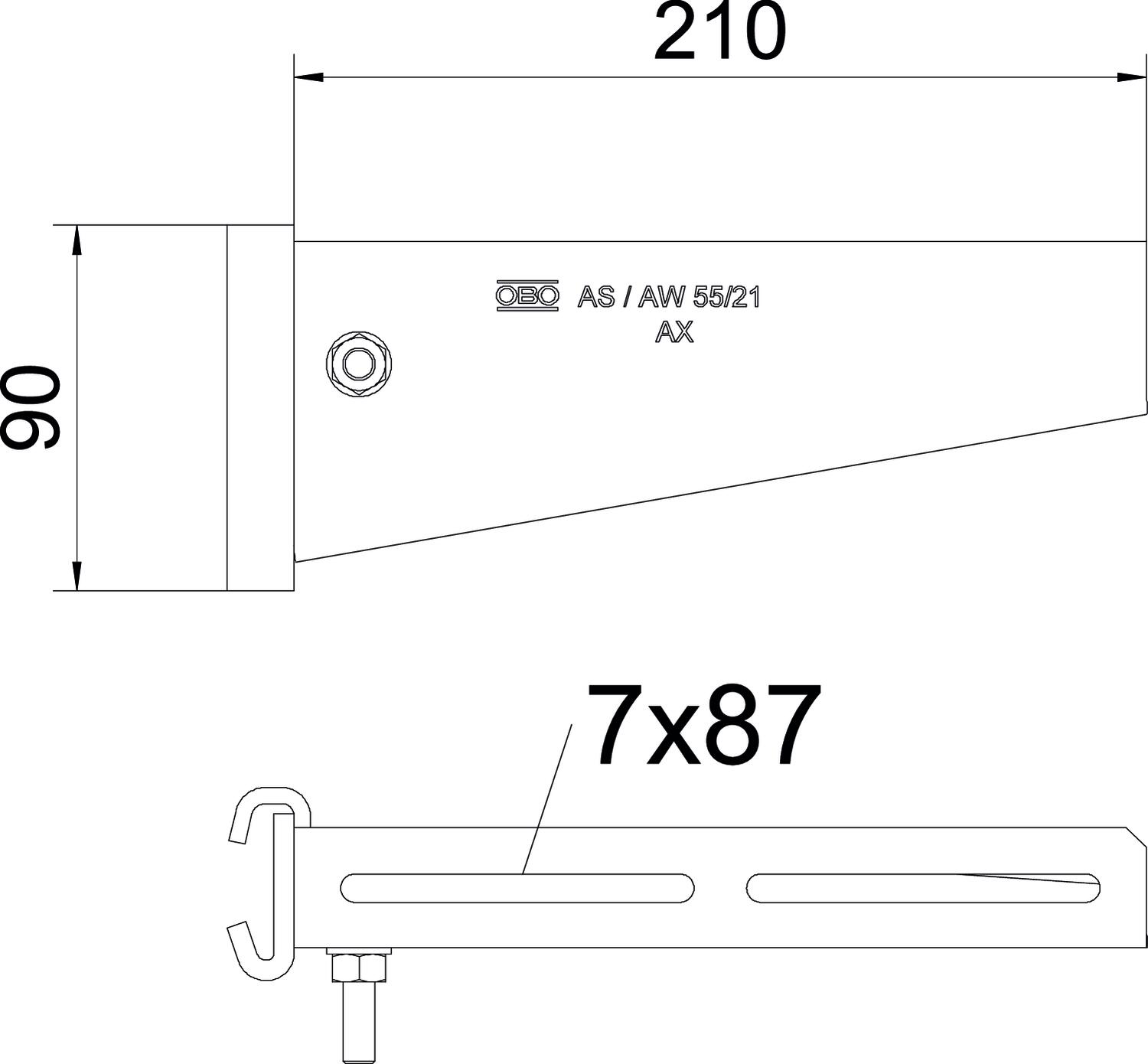

Dimensões

Altura 90 mm
Comprimento 41 mm
Largura 210 mm
Medida A 41 mm
Medida B 210 mm
Medida H 90 mm
Medida L 210 mm

Dados técnicos

Diagrama de cargas da consola de garra AS 55

Diagrama de cargas da consola de garra AS 55
  • Deflexão da ponta da consola com a carga máxima admissível da consola Deflexão da ponta da consola com a carga máxima admissível da consola
  • Carga permitida da consola em kN, sem carga suportada pelo utilizador Carga permitida da consola em kN, sem carga suportada pelo utilizador
  • Curva de carga com comprimento da consola em mm Curva de carga com comprimento da consola em mm
Todos os tipos

Todos os tipos

Tipo Comprimento Largura F em kN Ref. Quantidade Qte. minima fornec.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Unidade
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Unidade
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Unidade
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Unidade
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Unidade
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Unidade
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Unidade
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Unidade
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Unidade
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Unidade
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F Parafuso de cabeça boleada com porca combinada F FRSB 6x12 F 6406122
100 Unidade
Downloads

Download

Download
Download

Declaração de conformidade AS 55 21 FT / 6419286 , 0.16MB , pdf
Download
REACH Declaração de conformidade AS 55 21 FT / 6419286 , 0.12MB , pdf
Download
RoHS Declaração de conformidade AS 55 21 FT / 6419286 , 0.12MB , pdf
