Consola de garra AS 30 41 | 110 | 3
morepic-1 morepic-2 video-1

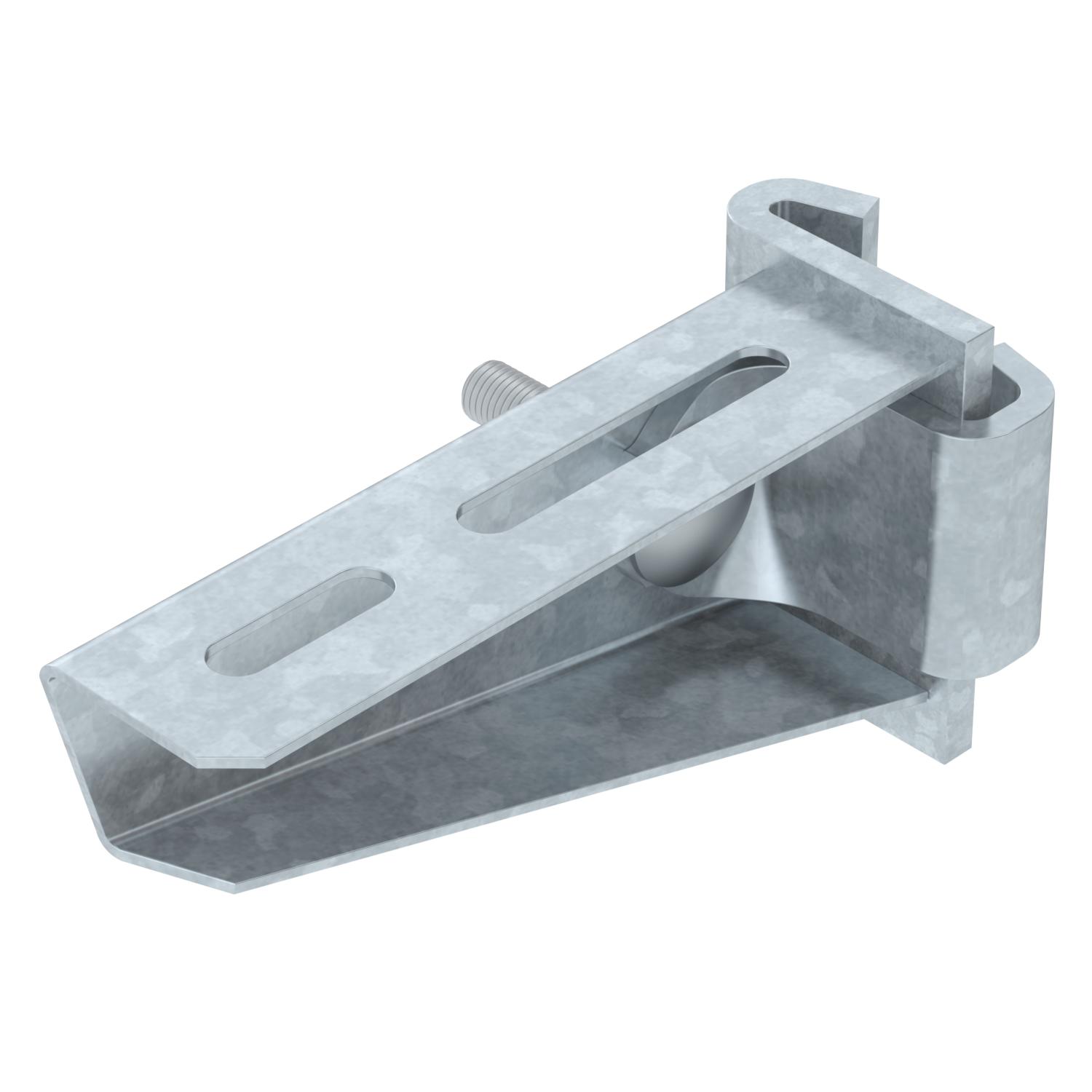

Consola de garra AS 30

Ref. 6419370 | EAN 4012195873228

41 mm
3 kN
Descrição do produto

Descrição do produto

Consola, versão para médias cargas, para a fixação gradual no suporte IS 8.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Perfil I
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Dimensão B110mm
F em kN 3 kN
Funktionsgaranti não
Material Aço
Superfície Galvanizado por imersão a quente após maquinação
Versão Consola mural

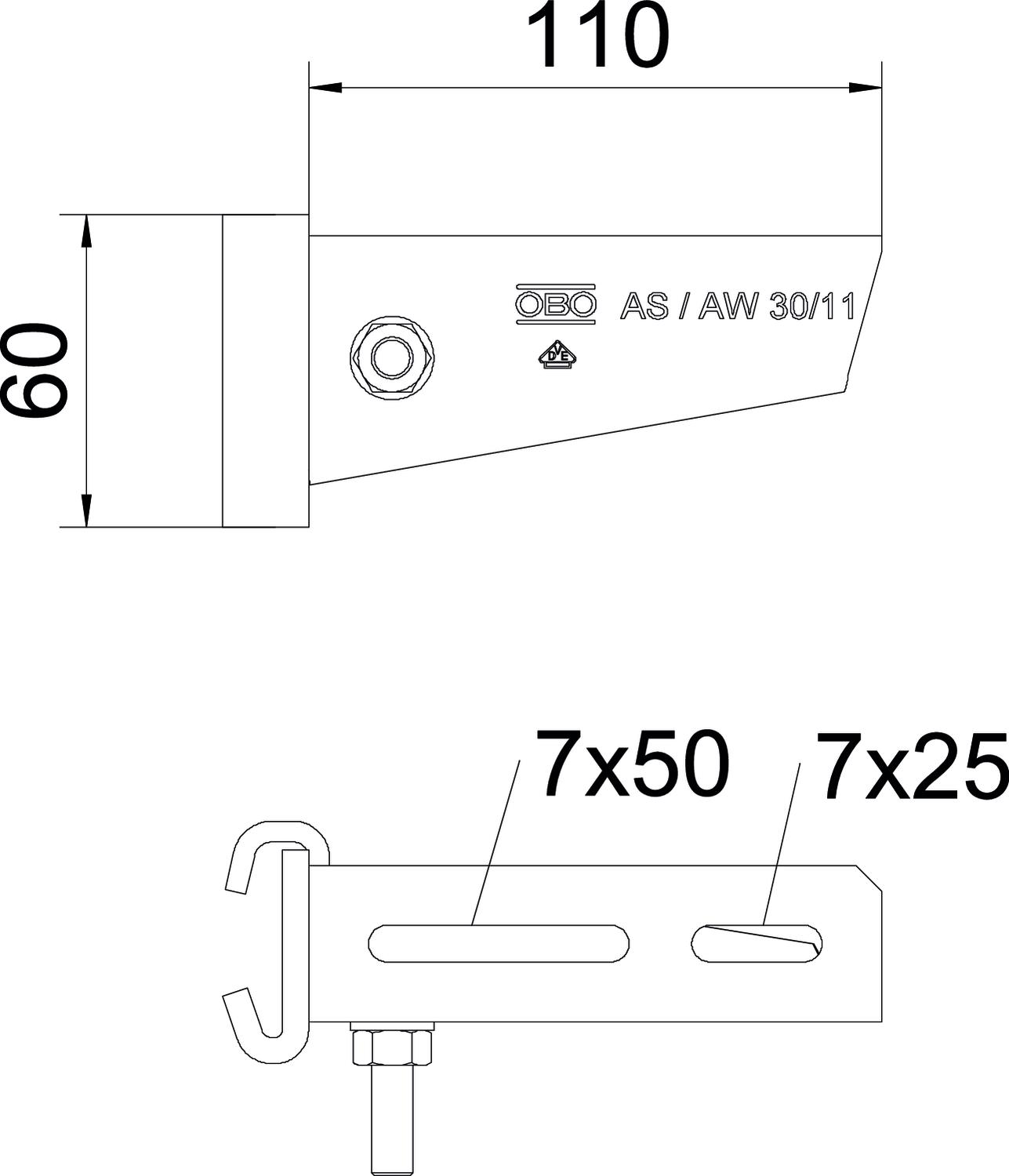

Dimensões

Altura 60 mm
Comprimento 41 mm
Largura 110 mm
Medida A 41 mm
Medida B 110 mm
Medida H 60 mm
Medida L 110 mm

Dados técnicos

Diagrama de cargas da consola de garra AS 30

Diagrama de cargas da consola de garra AS 30
  • Deflexão da ponta da consola com a carga máxima admissível da consola Deflexão da ponta da consola com a carga máxima admissível da consola
  • Carga permitida da consola em kN, sem carga suportada pelo utilizador Carga permitida da consola em kN, sem carga suportada pelo utilizador
  • Curva de carga com comprimento da consola em mm Curva de carga com comprimento da consola em mm
Todos os tipos

Todos os tipos

Tipo Comprimento Largura F em kN Ref. Quantidade Qte. minima fornec.
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Unidade
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Unidade
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Unidade
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Unidade
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Unidade
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Unidade
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Unidade
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Unidade
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Unidade
Acessórios

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F Parafuso de cabeça boleada com porca combinada F FRSB 6x12 F 6406122
100 Unidade
