- Descrição do produto
-
Descrição do produto

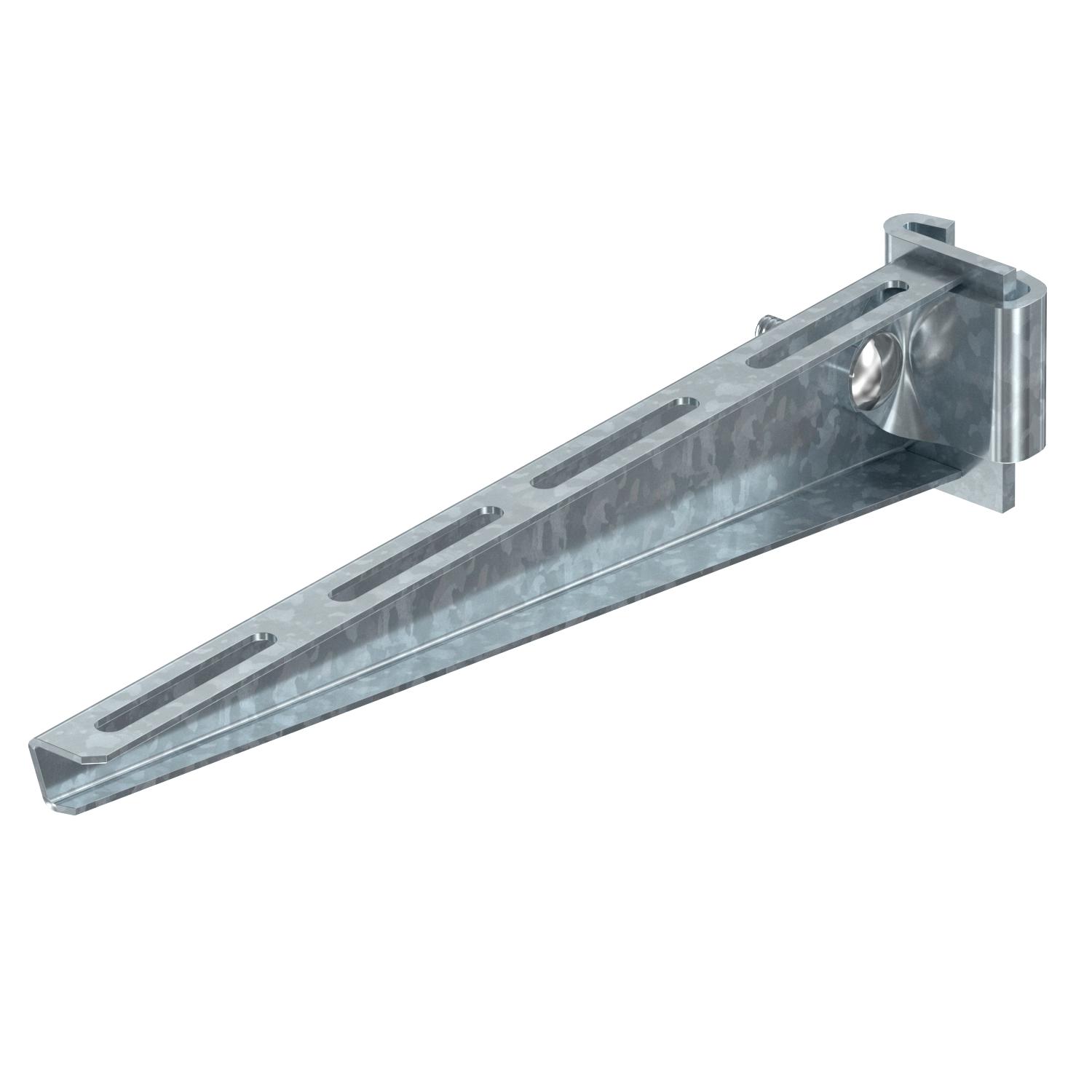

Consola, versão para pequenas cargas, para a fixação gradual no perfil IS 8.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Artigo EPD sim Dimensão B310mm F em kN 1,5 kN Funktionsgaranti não Material Aço Superfície Galvanizado por imersão a quente após maquinação Versão Consola mural Dimensões

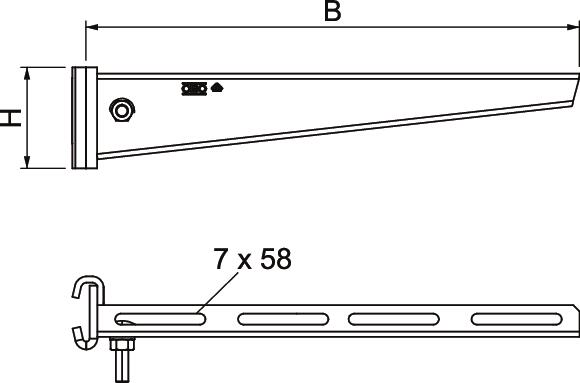

Altura 65 mm Comprimento 41 mm Largura 310 mm Medida A 41 mm Medida B 310 mm Medida H 65 mm Medida L 310 mm Dados técnicos
Diagrama de cargas da consola de garra AS 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
