- Descrição do produto
-
Descrição do produto

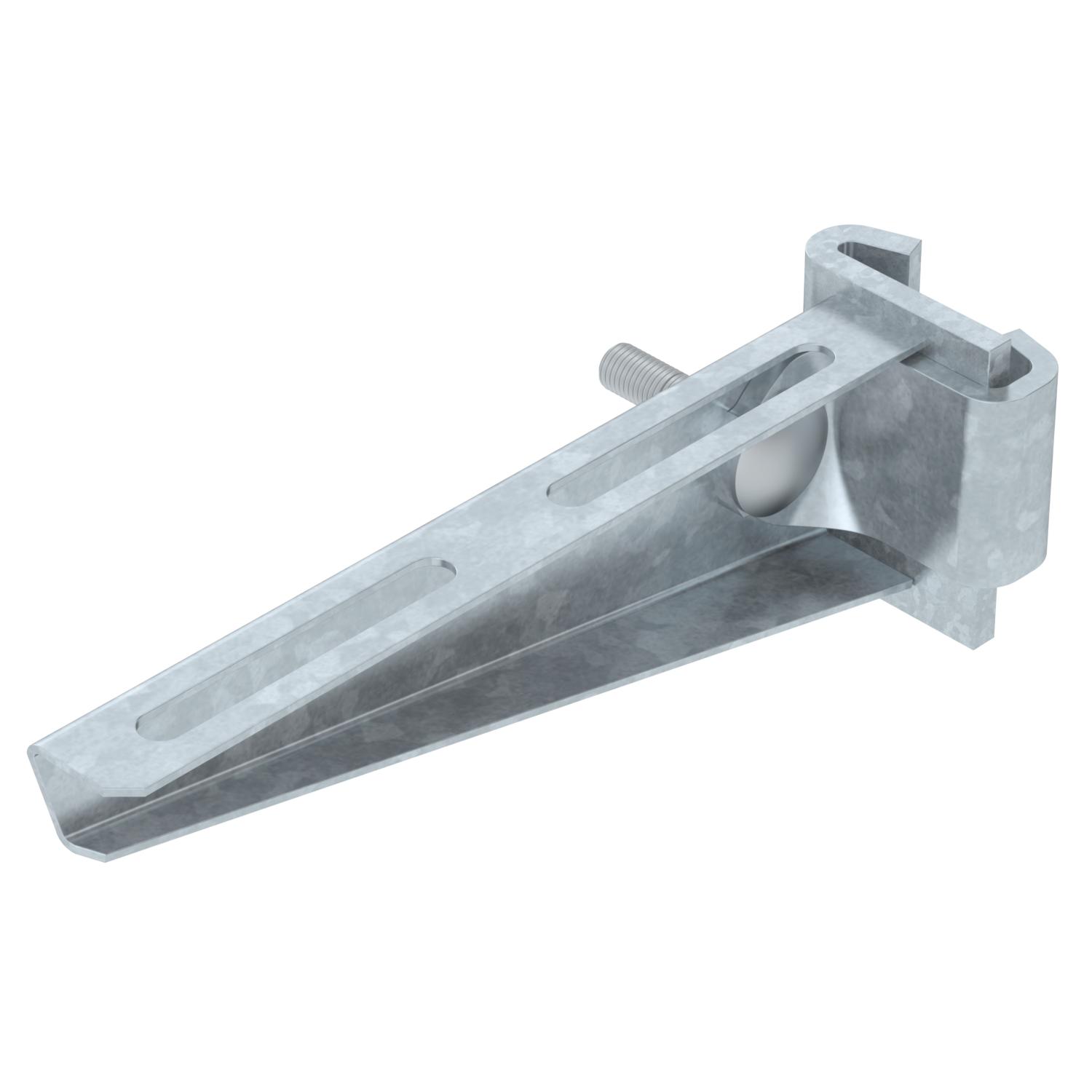

Consola, versão para pequenas cargas, para a fixação gradual no perfil IS 8.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Artigo EPD sim Dimensão B160mm F em kN 1,5 kN Funktionsgaranti não Material Aço Superfície Galvanizado por imersão a quente após maquinação Versão Consola mural Dimensões

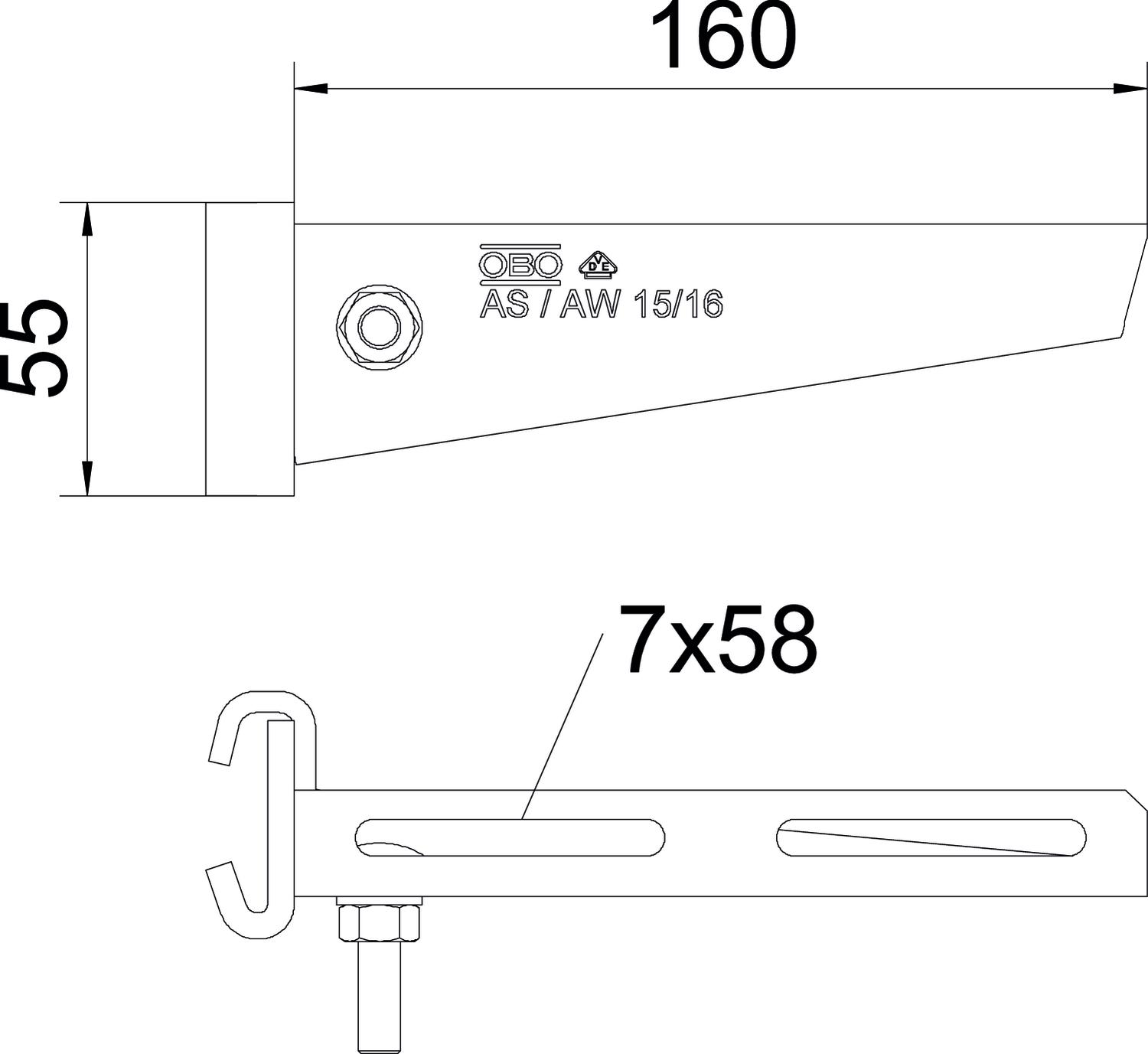

Altura 55 mm Comprimento 41 mm Largura 160 mm Medida A 41 mm Medida B 160 mm Medida H 55 mm Medida L 160 mm Dados técnicos
Diagrama de cargas da consola de garra AS 15
- Deflexão da ponta da consola com a carga máxima admissível da consola
- Carga permitida da consola em kN, sem carga suportada pelo utilizador
- Distância entre apoios em m
- Curva de carga com comprimento da consola em mm
- Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica AS 15 16 FT / 6421334 , 0.21MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade AS 15 16 FT / 6421334 , 0.16MB , pdfREACH Declaração de conformidade AS 15 16 FT / 6421334 , 0.12MB , pdfRoHS Declaração de conformidade AS 15 16 FT / 6421334 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfRelatório de sustentabilidade Relatório de sustentabilidade dos sistemas de caminho de cabos , 2.00MB , pdfInstruções de montagem Instruções de montagem, perfis I , 0.03MB , pdf
