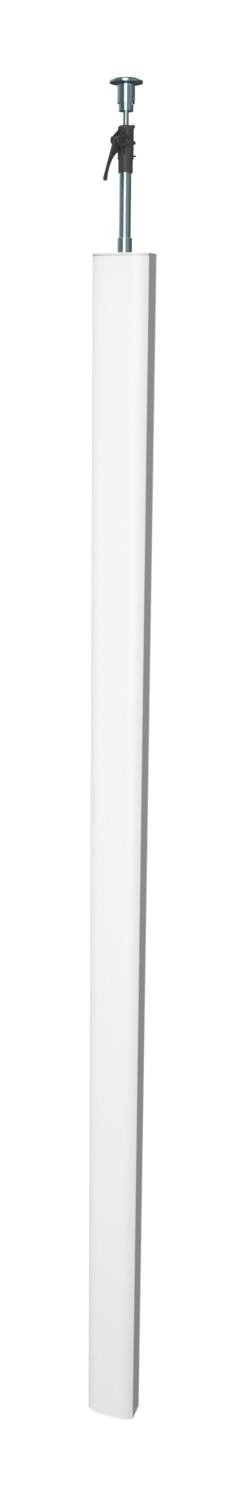

Coluna de distribuição, tipo ISSDM45
Ref. 6289970 | EAN 4012195773863
- Descrição do produto
-
Descrição do produto
Coluna de distribuição ISS de alumínio com uma abertura do sistema de 45 mm.
Conjunto composto por:
1 coluna de dois canais com fixação por aperto
Comprimento total: 3315 mm - 3480 mm
1 fixação ao teto com dispositivo de aperto
2 tampa em alumínio, comprimento 3000 mm

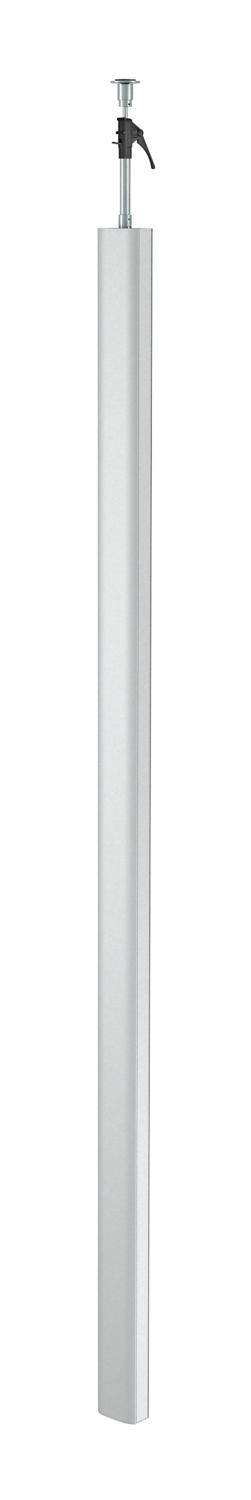

O ajuste do dispositivo de aperto anexado na coluna de distribuição ISS pode variar entre 315-480 mm. As cores são facultativamente alumínio anodizado ou branco puro. A coluna baseia-se num perfil de alumínio fino e oval. No lado oposto, encontram-se duas aberturas do sistema de 45 mm para a montagem direta de aparelhagem de manobra Modul 45®.
-
- Dados técnicos
-

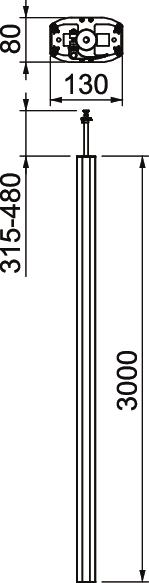

Dimensões
Altura 130 mm Altura da coluna máx. 3480 mm Altura da coluna mín. 3315 mm Compensação de altura máx. 480 mm Compensação de altura mín. 315 mm Comprimento 3000 mm Cor branco puro; RAL 9010 Dimensão 3000x80x130 Entrada de cabo em cima/em baixo Forma das colunas oval Instalação no teto sim Largura 80 mm Largura da tampa 45 mm Livre de halogéneos sim Material Alumínio Montagem no pavimento sim Móvel não Número de tampas aplicáveis 2 Número de vias 2 St. Perfil contínuo sim Pré-cablada não Regulável sim Tipo de fixação aplicar tensão Versão bilateral - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

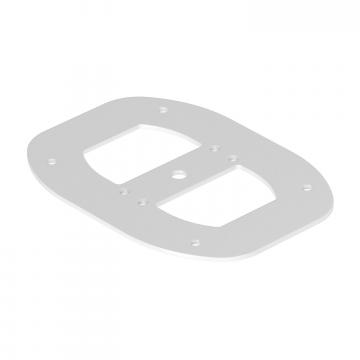

Base para ISSDM45
ISSBPDM45RW 6290347 1 Unidade

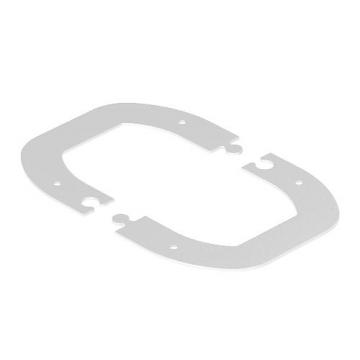

Remate de teto para ISSDM45
WAGDM45 6290387 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Separador para calhas de WDK, altura da calha 40 mm
2371 40 6023096 2 m - Downloads
-
