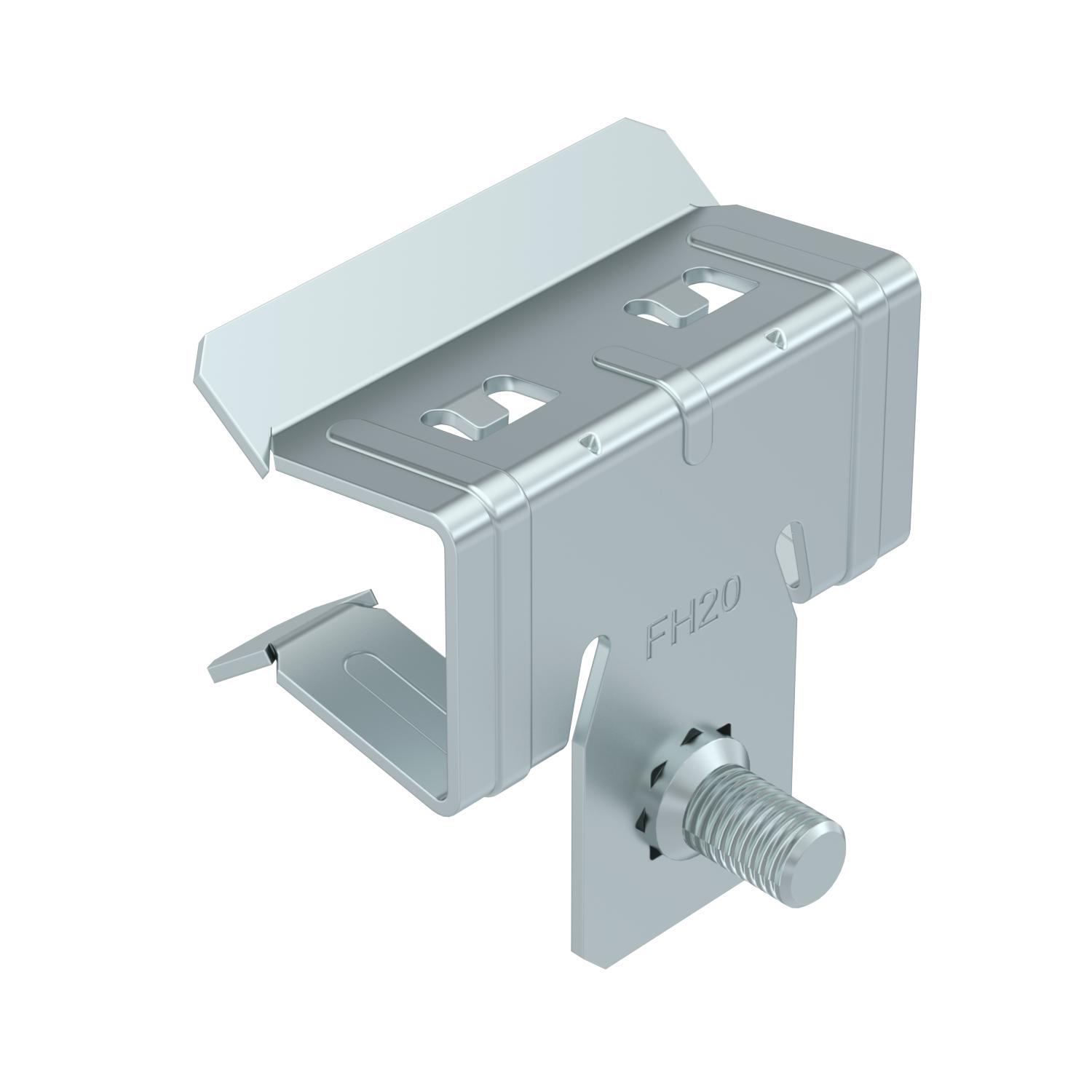

Clip de suspensão, com perno roscado lateral

Ref. 1488277 | EAN 4012197392307

35 mm
40 mm
Voltar para vista geral
Descrição do produto
Descrição do produto
Clip de suspensão com perno roscado M6 na lateral para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
Dados técnicos

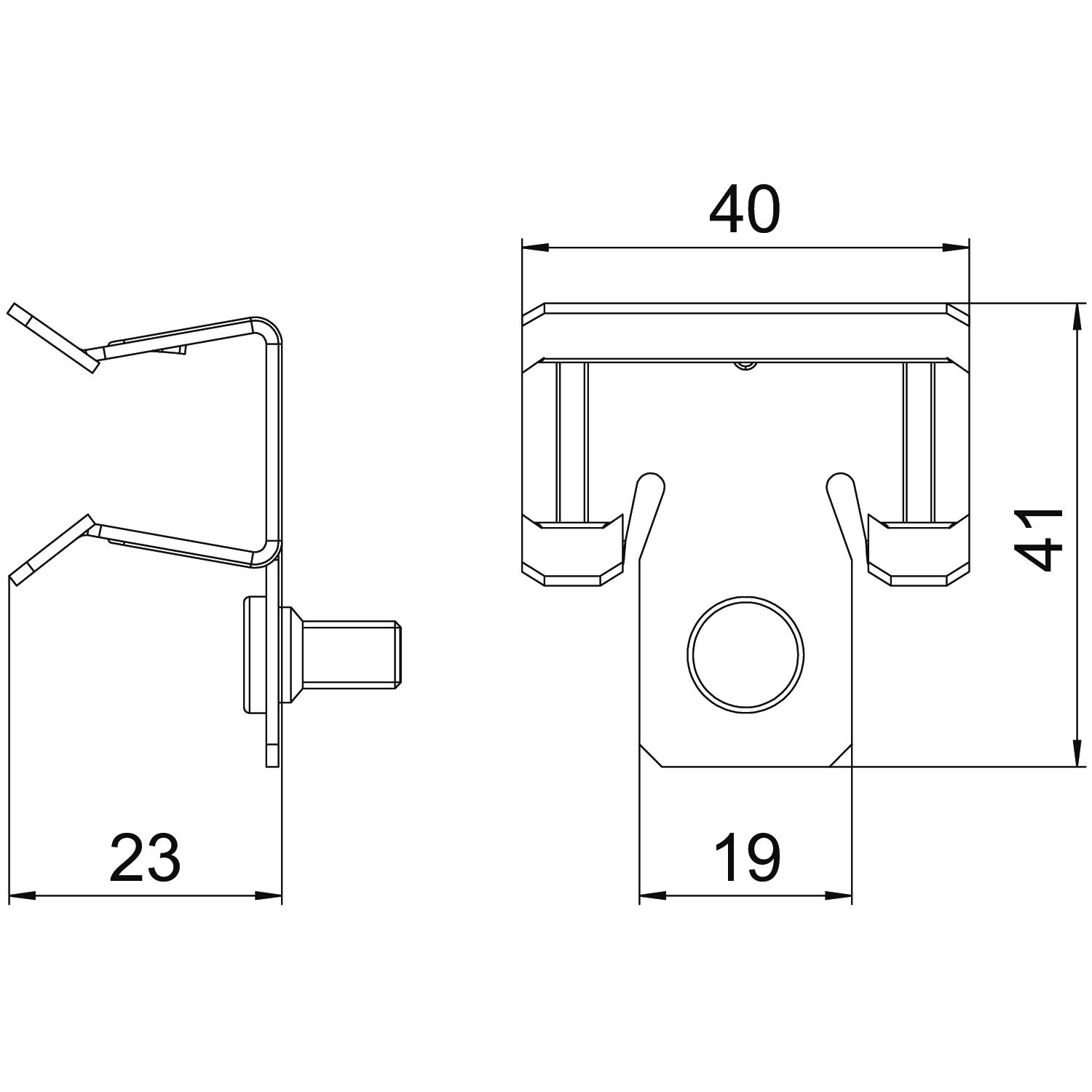

Dimensões

Altura 42 mm
Carga de rutura 0,45 kN
Comprimento 35 mm
Dimensão 15-20mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 20 mm
Espessura do flange F mín. 15 mm
Largura 40 mm
Material Aço
Medida L 41 mm
Rosca métrica 6
Superfície Lamela de zinco
Tipo de fixação apertar
Tipo de ligação do componente Rosca
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Medida L Espessura do flange F mín. Espessura do flange F máx. Ref. Quantidade Qte. minima fornec.
SCVTB 1,5-4 M6 35 mm 40 mm 23 mm 35 mm 1,5 mm 4 mm 1488271
100 Unidade
SCVTB 4-10 M6 35 mm 40 mm 23 mm 35 mm 4 mm 10 mm 1488273
100 Unidade
SCVTB 10-15 M6 35 mm 40 mm 42 mm 41 mm 10 mm 15 mm 1488275
100 Unidade
SCVTB 15-20 M6 35 mm 40 mm 42 mm 41 mm 15 mm 20 mm 1488277
100 Unidade
