Caminho de cabos tipo escada para grandes vãos WKLG 160 FS 6000 | 200 | 2 | não

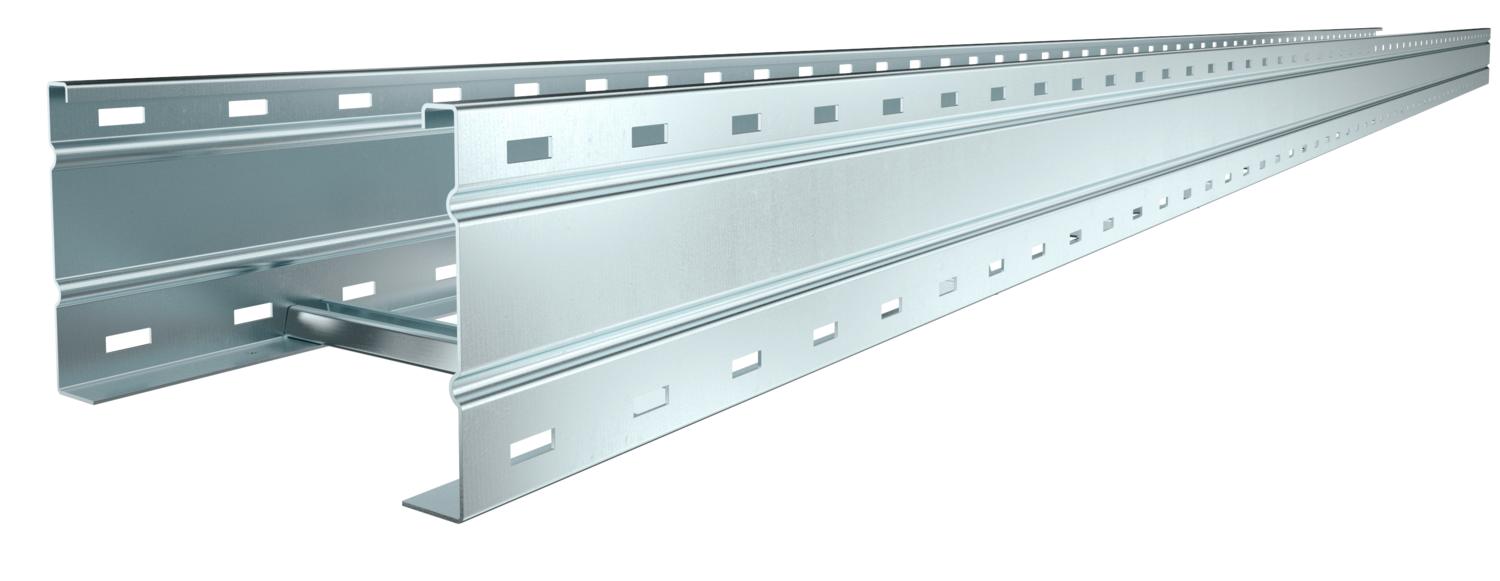

Caminho de cabos tipo escada para grandes vãos WKLG 160 FS

Ref. 6227023 | EAN 4012196169092

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos tipo escada para grandes vãos com aba perfurada de 160 mm. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	160 mm
Comprimento	6000 ft
Comprimento	6000 mm
Cor	zinco
Dimensão	160x200x6000
Dimensão	160 x 200
Dimensão de ranhura degrau	16,50
Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m
Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m

Distância de apoio de 8,0m	0,7 kN/m
Espessura da travessa	2 mm
Funktionsgaranti	não
Largura	200 mm
Material	Aço
Medida B	200 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	1,321 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	282 cm²
Secção transversal útil	28200 mm²
Superfície	galvanizado pelo método Sendzimir
Versão dos degraus	Perfil não perfurado
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes cargas tipo WKLG 160

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
WKLG 1620 FS	6000 mm	200 mm	2 mm	não	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	não	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	não	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	não	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	não	6227074	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	WRVL 160 FS	6227708	Unidade	2 Unidade
Ângulo 90° 160 FS	WLB 90 162 FS	6229336	Unidade	1 Unidade
Tampa com ferrolho FS	WDRL 1116 20 FS	6227422	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
