- Descrição do produto
-

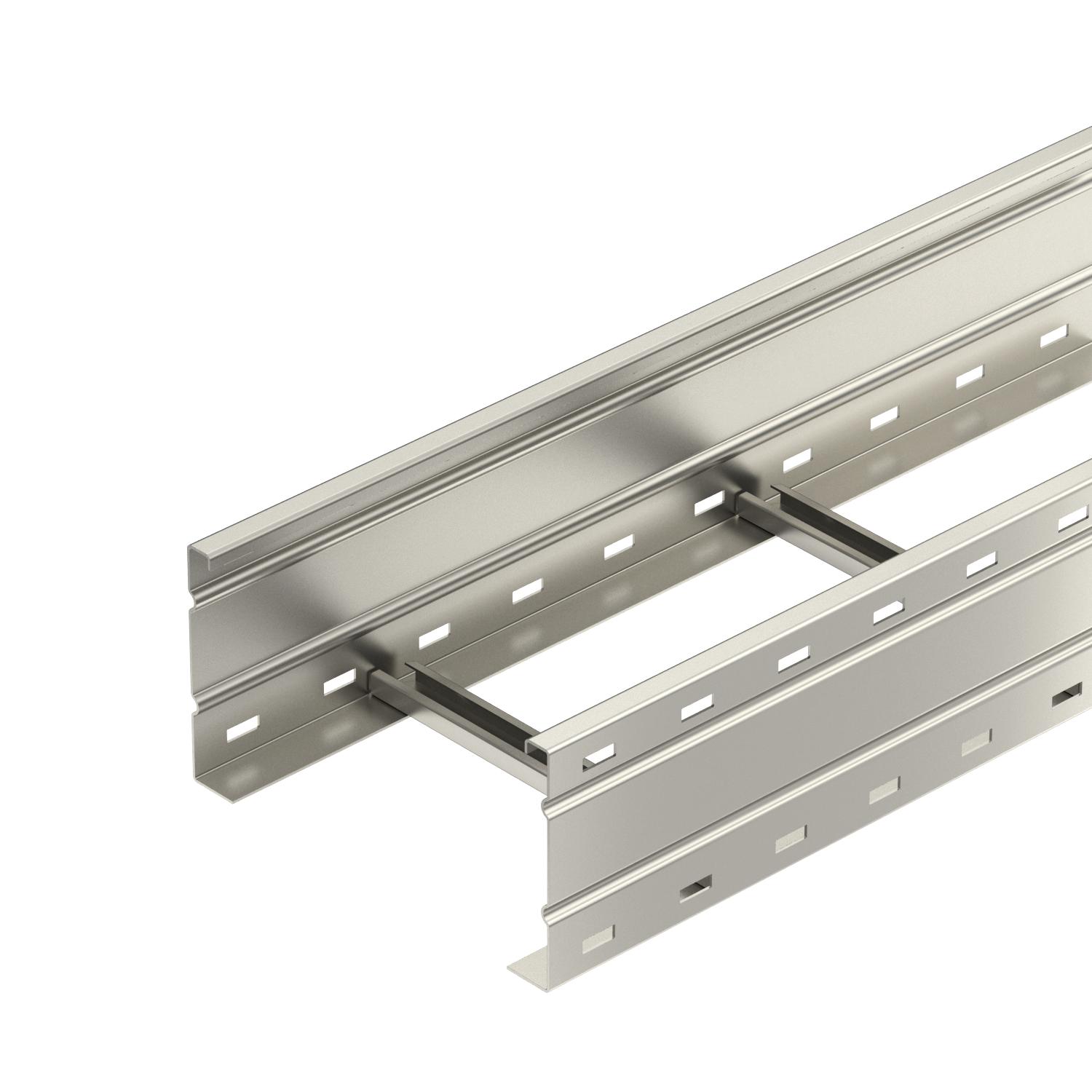

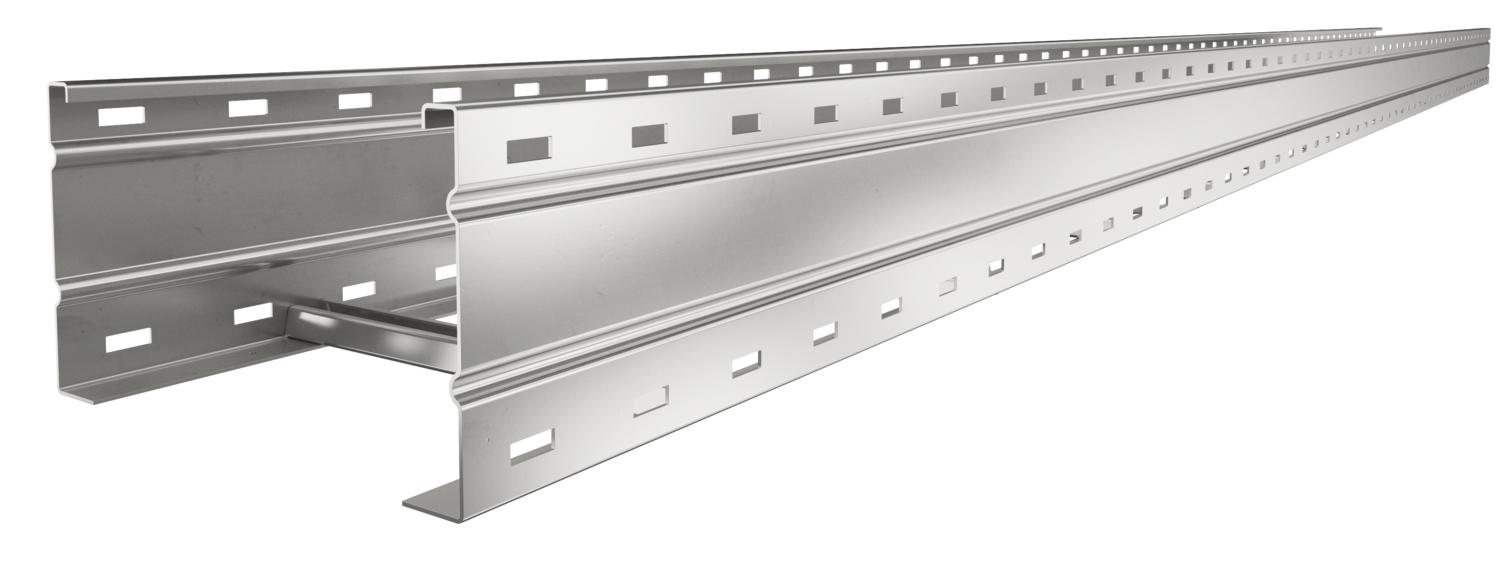

Descrição do produtoCaminho de cabos tipo escada para grandes vãos com aba perfurada de 160 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 160 mm Comprimento 6000 mm Cor aço inoxidável Dimensão 160x200x6000 Dimensão de ranhura degrau 16,50 Distância de apoio de 3,0m 2,9 kN/m Distância de apoio de 3,5m 2,59 kN/m Distância de apoio de 4,0m 2,3 kN/m Distância de apoio de 4,5m 2,04 kN/m Distância de apoio de 5,0m 1,8 kN/m Distância de apoio de 6,0m 1,4 kN/m Distância de apoio de 7,0m 1 kN/m Distância de apoio de 8,0m 0,7 kN/m Espessura da travessa 2 mm Funktionsgaranti não Largura 200 mm Material Aço inoxidável 1.4571 Medida B 200 mm Medida L 6000 mm Pegada de CO₂ (GWP) do berço ao portão 37,7526 kg CO₂e / 1 Metro Perfuração lateral sim Secção transversal útil 282 cm² Secção transversal útil 28200 mm² Superfície brilhante, pós-tratamento Versão do perfil lateral Perfil (aberto) Versão dos degraus Perfil não perfurado Versão para grandes cargas sim Dados técnicos
Diagrama de cargas do caminho de cabos tipo escada para grandes cargas tipo WKLG 160
- Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
- Distância entre apoios em m
- Deflexão da travessa em mm com a kN/m permitida
- Esquema de carga no procedimento do teste
- Curva de carga com largura do caminho de cabos em mm
- Curva de deflexão da travessa conforme distância entre apoios
- Todos os tipos
- Downloads
-
Ficha técnica WKLG 1620 A4 / 6227170 , 0.55MB , pdfDeclaração de conformidade UE WKLG 1620 A4 / 6227170 , 0.18MB , pdfDeclaração de Conformidade do Reino Unido WKLG 1620 A4 / 6227170 , 0.09MB , pdfDeclaração ambiental Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstruções de montagem Weitspannkabelleitern , 11.33MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
