Caminho de cabos tipo escada para grandes vãos WKLG 110 FS 6000 | 500 | 2 | não

Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Ref. 6311020 | EAN 4012196883219

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

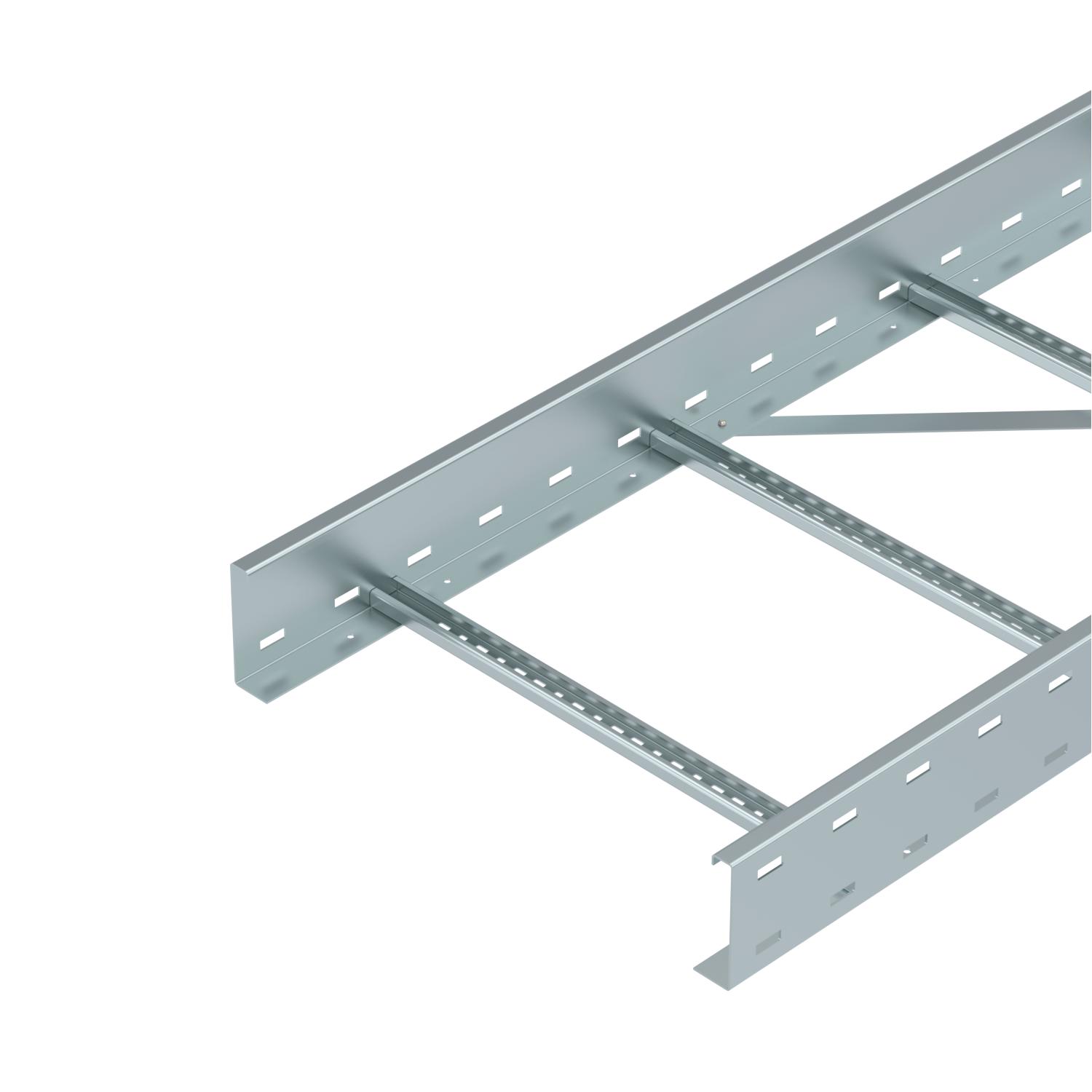

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Comprimento	6000 mm
Comprimento	6000 ft
Cor	zinco

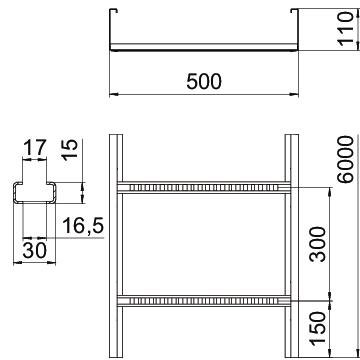

Dimensão	110x500x6000
Dimensão	110 x 500
Dimensão de ranhura degrau	17,00
Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,48 kN/m
Distância de apoio de 4,0m	2,1 kN/m
Distância de apoio de 4,5m	1,78 kN/m
Distância de apoio de 5,0m	1,5 kN/m
Distância de apoio de 6,0m	1 kN/m
Distância de apoio de 7,0m	0,7 kN/m

Espessura da travessa	2 mm
Funktionsgaranti	não
Largura	500 mm
Material	Aço
Medida B	500 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	5,156 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	47100 mm²
Secção transversal útil	471 cm²
Superfície	galvanizado pelo método Sendzimir
Versão do perfil lateral	Perfil (aberto)
Versão dos degraus	Perfil não perfurado
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
WKLG 1120 FS	6000 mm	200 mm	2 mm	não	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	não	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	não	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	não	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	não	6311024	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	WRVL 110 FS	6091164	Unidade	2 Unidade
Ângulo 90° 110 FS	WLB 90 115 FS	6312365	Unidade	1 Unidade
Tampa com ferrolho FS	WDRL 1116 50 FS	6227457	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
