Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Ref. 6311012 | EAN 4012196883097

6000 mm
2 mm
não
Descrição do produto
Descrição do produto

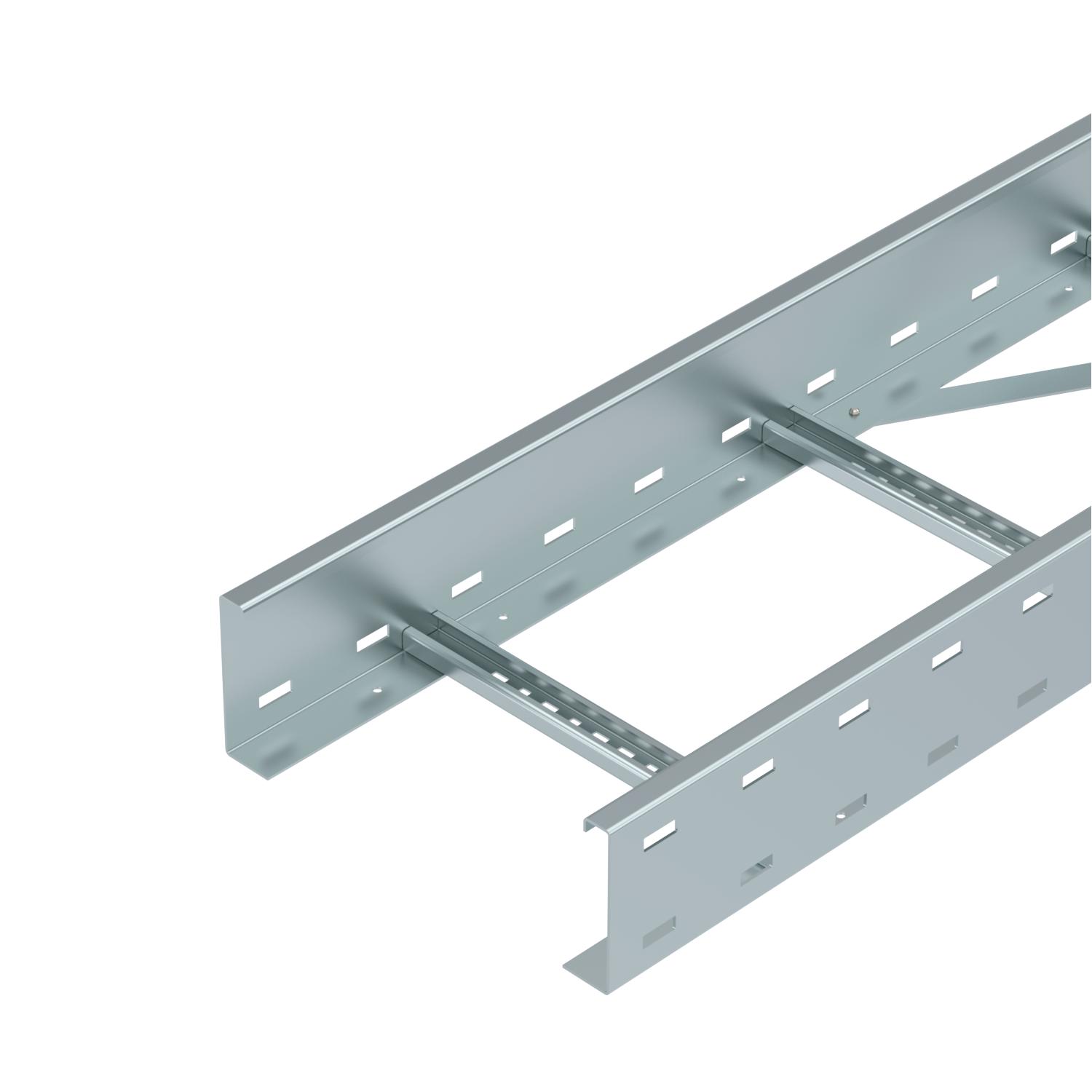

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
  • Caminho de cabos tipo escada para grandes cargas, altura lateral de 110 mm
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 110 mm
Comprimento 6000 mm
Cor zinco

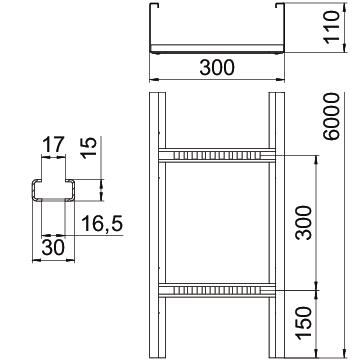

Dimensão 110x300x6000
Dimensão 110 x 300
Dimensão de ranhura degrau 17,00
Distância de apoio de 3,0m 2,5 kN/m
Distância de apoio de 3,5m 1,98 kN/m
Distância de apoio de 4,0m 1,6 kN/m
Distância de apoio de 4,5m 1,31 kN/m
Distância de apoio de 5,0m 1,1 kN/m
Distância de apoio de 6,0m 0,8 kN/m
Distância de apoio de 7,0m 0,4 kN/m
Espessura da travessa 2 mm
Funktionsgaranti não
Largura 300 mm
Material Aço
Medida B 300 mm
Medida L 6000 mm
Pegada de CO₂ (GWP) do berço ao portão 14,5407 kg CO₂e / 1 Metro
Perfuração lateral sim
Secção transversal útil 281 cm²
Secção transversal útil 28100 mm²
Superfície galvanizado pelo método Sendzimir
Versão do perfil lateral Perfil (aberto)
Versão dos degraus Perfil não perfurado
Versão para grandes cargas sim

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.
  • Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
  • Distância entre apoios em m Distância entre apoios em m
  • Deflexão da travessa em mm com a kN/m permitida Deflexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em mm Curva de carga com largura do caminho de cabos em mm
  • Curva de deflexão da travessa conforme distância entre apoios Curva de deflexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Espessura da travessa Funktionsgaranti Ref. Quantidade Qte. minima fornec.
WKLG 1120 FS 6000 mm 200 mm 2 mm não 6311008
6 m
WKLG 1130 FS 6000 mm 300 mm 2 mm não 6311012
6 m
WKLG 1140 FS 6000 mm 400 mm 2 mm não 6311016
6 m
WKLG 1150 FS 6000 mm 500 mm 2 mm não 6311020
6 m
WKLG 1160 FS 6000 mm 600 mm 2 mm não 6311024
6 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta FS União reta FS WRVL 110 FS 6091164
2 Unidade
Ângulo 90° 110 FS Ângulo 90° 110 FS WLB 90 113 FS 6312349
1 Unidade
Tampa com ferrolho FS Tampa com ferrolho FS WDRL 1116 30 FS 6227430
3 m
Separador 85 FS Separador 85 FS TSG 85 FS 6062114
3 m

Acessórios de montagem

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Fixador para fixação de separador A2 Fixador para fixação de separador A2 KS KL A2 6062284
30 Unidade
Downloads

Download

Declaração de conformidade UE WKLG 1130 FS / 6311012 , 0.16MB , pdf
Download
Declaração de Conformidade do Reino Unido WKLG 1130 FS / 6311012 , 0.09MB , pdf
REACH Declaração de conformidade WKLG 1130 FS / 6311012 , 0.12MB , pdf
RoHS Declaração de conformidade WKLG 1130 FS / 6311012 , 0.13MB , pdf

Download
Download

WKLG 1130 FS / 6311012
