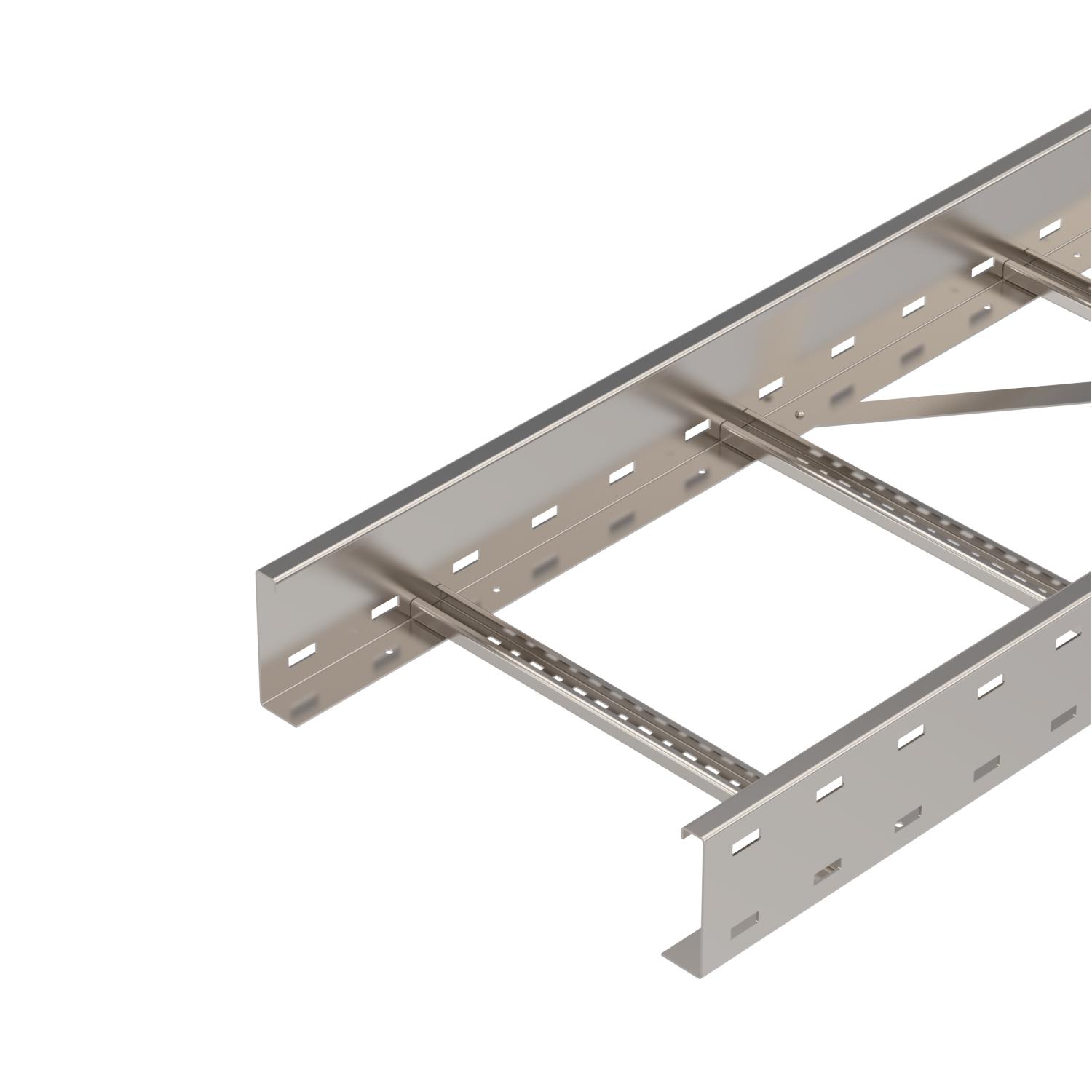

Caminho de cabos tipo escada para grandes vãos WKLG 110 A4
Ref. 6311229 | EAN 4012195403135
- Descrição do produto
-
Descrição do produto
Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos

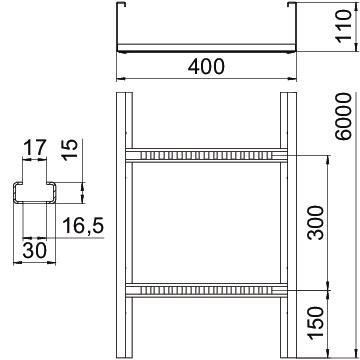

Aço inoxidável, decapado não Altura 110 mm Comprimento 6000 mm Comprimento 6000 ft Cor aço inoxidável Dimensão 110 x 400 Dimensão 110x400x6000 Dimensão de ranhura degrau 17,00 Distância de apoio de 3,0m 2,3 kN/m Distância de apoio de 3,5m 1,9 kN/m Distância de apoio de 4,0m 1,6 kN/m Distância de apoio de 4,5m 1,33 kN/m Distância de apoio de 5,0m 1,1 kN/m Distância de apoio de 6,0m 0,8 kN/m Distância de apoio de 7,0m 0,4 kN/m Espessura da travessa 2 mm Funktionsgaranti não Largura 400 mm Material Aço inoxidável 1.4571 Medida B 400 mm Medida L 6000 mm Pegada de CO₂ (GWP) do berço ao portão 0,325 kg CO₂e / 1 Metro Perfuração lateral sim Secção transversal útil 37600 mm² Secção transversal útil 376 cm² Superfície brilhante, pós-tratamento Versão do perfil lateral Perfil (aberto) Versão dos degraus Perfil não perfurado Versão para grandes cargas sim Dados técnicos
Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A4
WRVL 110 A4 6091234 2 Unidade
Ângulo 90° 110 A4
WLB 90 114 A4 6312554 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Fixador para fixação de separador A2
KS KL A2 6062284 30 Unidade - Downloads
-
Ficha técnica WKLG 1140 A4 / 6311229 , 0.26MB , pdfDeclaração de conformidade WKLG 1140 A4 / 6311229 , 0.16MB , pdfDeclaração de Conformidade do Reino Unido WKLG 1140 A4 / 6311229 , 0.09MB , pdfDeclaração ambiental Umweltproduktdeklaration (EPD) , 1.48MB , pdfInstruções de montagem Weitspannkabelleitern , 11.33MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
